5 Montage
5.5.4

Wandhalter an der Montagewand befestigen

24
Hinweise:
Dübel, Schrauben und Unterlegscheiben sind nicht im Lieferumfang enthalten!
Empfehlung:
- 4x Schrauben:
mindestens 8x80 mm
(Bitte Schrauben mit flachem Kopf verwenden!
Keine Stehbolzen oder Gewindestangen)
- 4x Dübel:
mindestens 10 mm
- 4x geeignete Unterlegscheiben
Beachten Sie bei der Montage des Wandhalters unbedingt die maximale
Montagehöhe von 2 Metern (s. das Kap.
einhalten, S. 19f.)!
Den Wandhalter mithilfe einer Wasserwaage waagerecht positionieren.
4 Bohrlöcher mit 10 mm Durchmesser an der Montagewand anzeichnen.
4 Löcher in die Montagewand bohren und 4 geeignete Dübel hineinstecken.
Den Wandhalter mit geeigneten Schrauben und Unterlegscheiben an der
Montagewand befestigen.

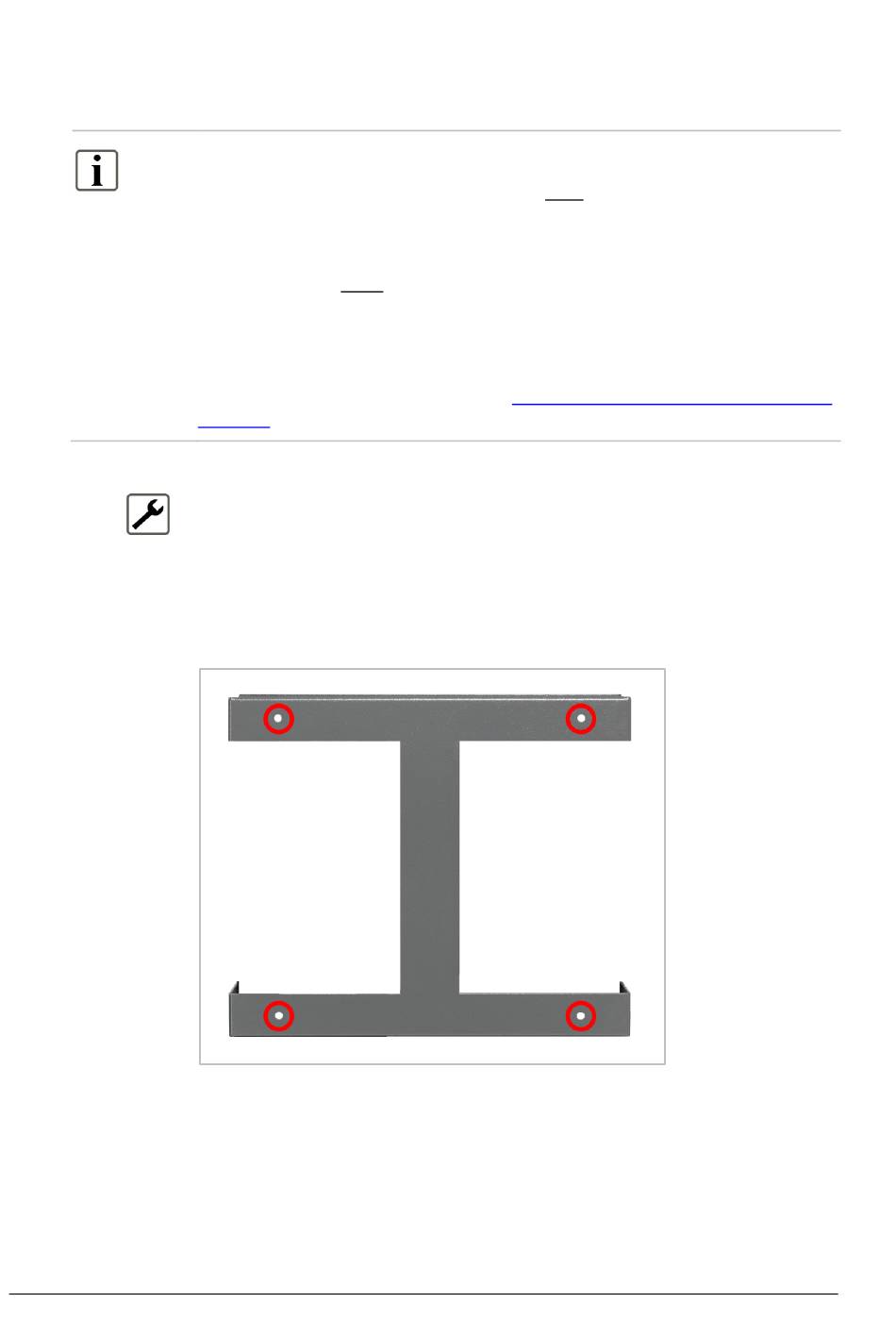

Abb. 8: Wandhalter-Rückseite mit 4 Montagelöchern
SWR12P3 | 2019-06-26 | 1.15
Mindestabstände und max. Montagehöhe
SWR12P3 – Installationsanleitung
E3/DC GmbH
