Wechselrichter an den Wandhalter montieren

SWR12P3 – Installationsanleitung
•
Den Wechselrichter mit zwei Personen anheben und zum Wandhalter tragen.
•
Wechselrichter schräg nach hinten geneigt in die beiden Langlöcher des oberen
Wandhalterbügels einhängen.
•
Gerät in die beiden Langlochführungen des unteren Wandhalterbügels
hineinschieben.
•
Die Schrauben des unteren Bügels anziehen (Drehmoment von 2,0 Nm):
– Hinweis: Die Schrauben des oberen Bügels wurden nicht gelöst. Ein
weiteres Anziehen ist nicht notwendig.
•
Nur bei Bedarf:
Die Sicherheitsstopfen des Lieferumfangs auf die unteren beiden
Bügelverschraubungen stecken. Sie dienen dem Schutz vor Diebstahl durch
Abmontieren des Gerätes.

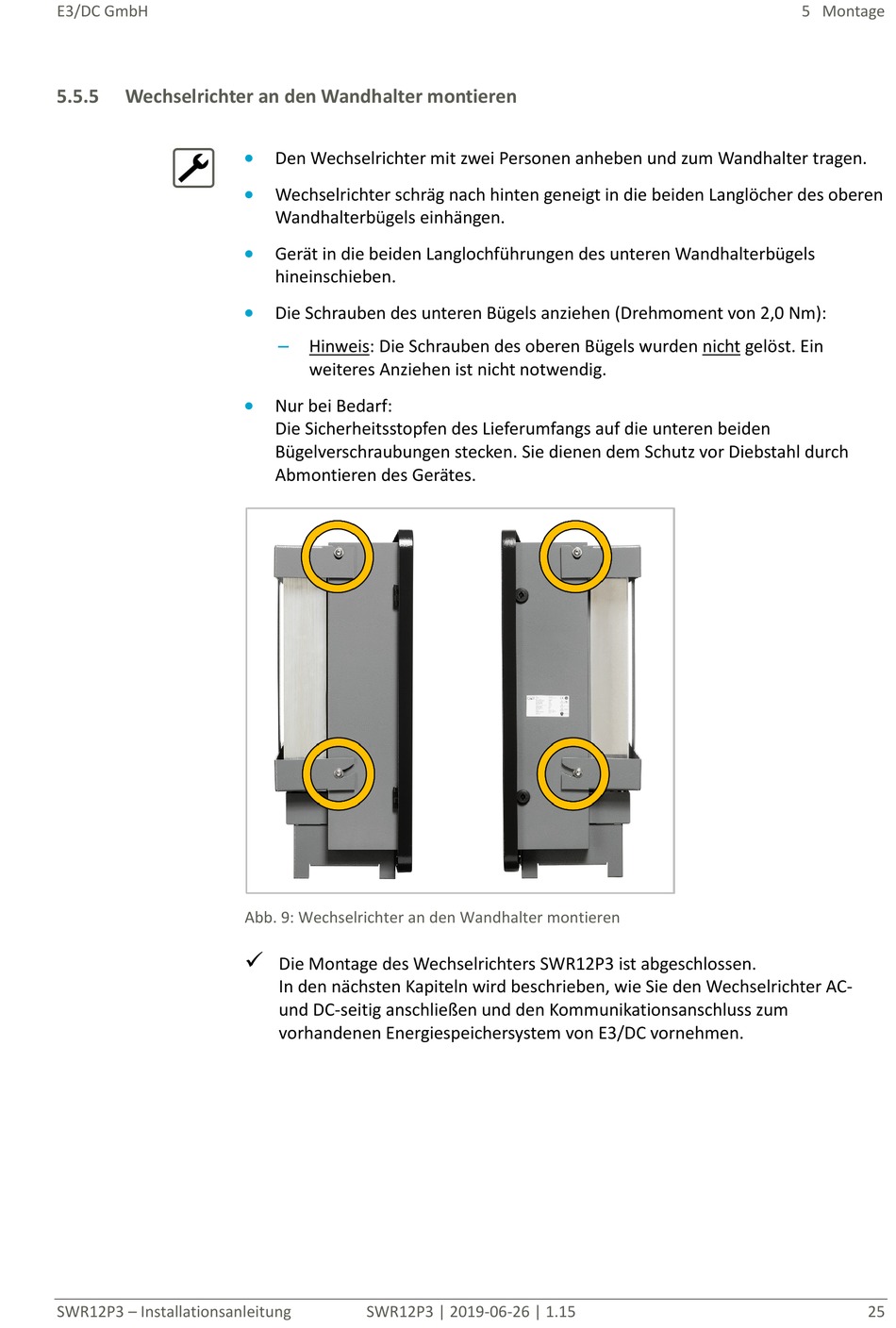

Abb. 9: Wechselrichter an den Wandhalter montieren

Die Montage des Wechselrichters SWR12P3 ist abgeschlossen.
In den nächsten Kapiteln wird beschrieben, wie Sie den Wechselrichter AC-
und DC-seitig anschließen und den Kommunikationsanschluss zum
vorhandenen Energiespeichersystem von E3/DC vornehmen.
