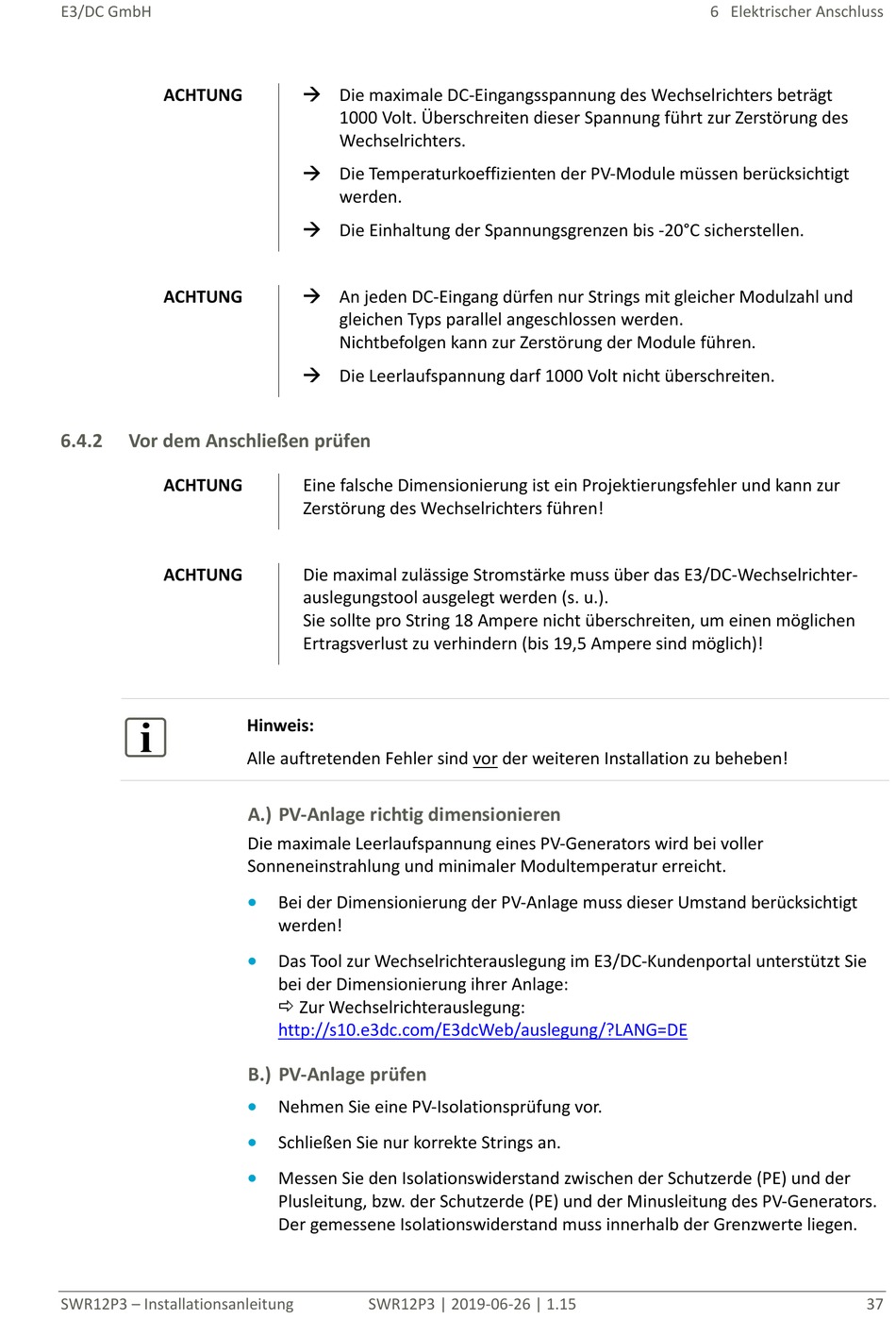

ACHTUNG
ACHTUNG
6.4.2 Vor dem Anschließen prüfen
ACHTUNG
ACHTUNG
SWR12P3 – Installationsanleitung
 Die maximale DC-Eingangsspannung des Wechselrichters beträgt
1000 Volt. Überschreiten dieser Spannung führt zur Zerstörung des
Wechselrichters.
 Die Temperaturkoeffizienten der PV-Module müssen berücksichtigt
werden.
 Die Einhaltung der Spannungsgrenzen bis -20°C sicherstellen.
 An jeden DC-Eingang dürfen nur Strings mit gleicher Modulzahl und
gleichen Typs parallel angeschlossen werden.
Nichtbefolgen kann zur Zerstörung der Module führen.
 Die Leerlaufspannung darf 1000 Volt nicht überschreiten.
Eine falsche Dimensionierung ist ein Projektierungsfehler und kann zur
Zerstörung des Wechselrichters führen!
Die maximal zulässige Stromstärke muss über das E3/DC-Wechselrichter-
auslegungstool ausgelegt werden (s. u.).
Sie sollte pro String 18 Ampere nicht überschreiten, um einen möglichen
Ertragsverlust zu verhindern (bis 19,5 Ampere sind möglich)!
Hinweis:
Alle auftretenden Fehler sind vor der weiteren Installation zu beheben!
A.) PV-Anlage richtig dimensionieren
Die maximale Leerlaufspannung eines PV-Generators wird bei voller
Sonneneinstrahlung und minimaler Modultemperatur erreicht.
•
Bei der Dimensionierung der PV-Anlage muss dieser Umstand berücksichtigt
werden!
•
Das Tool zur Wechselrichterauslegung im E3/DC-Kundenportal unterstützt Sie
bei der Dimensionierung ihrer Anlage:
 Zur Wechselrichterauslegung:
http://s10.e3dc.com/E3dcWeb/auslegung/?LANG=DE
B.) PV-Anlage prüfen
•
Nehmen Sie eine PV-Isolationsprüfung vor.
•
Schließen Sie nur korrekte Strings an.
•
Messen Sie den Isolationswiderstand zwischen der Schutzerde (PE) und der
Plusleitung, bzw. der Schutzerde (PE) und der Minusleitung des PV-Generators.
Der gemessene Isolationswiderstand muss innerhalb der Grenzwerte liegen.
