E3/DC GmbH

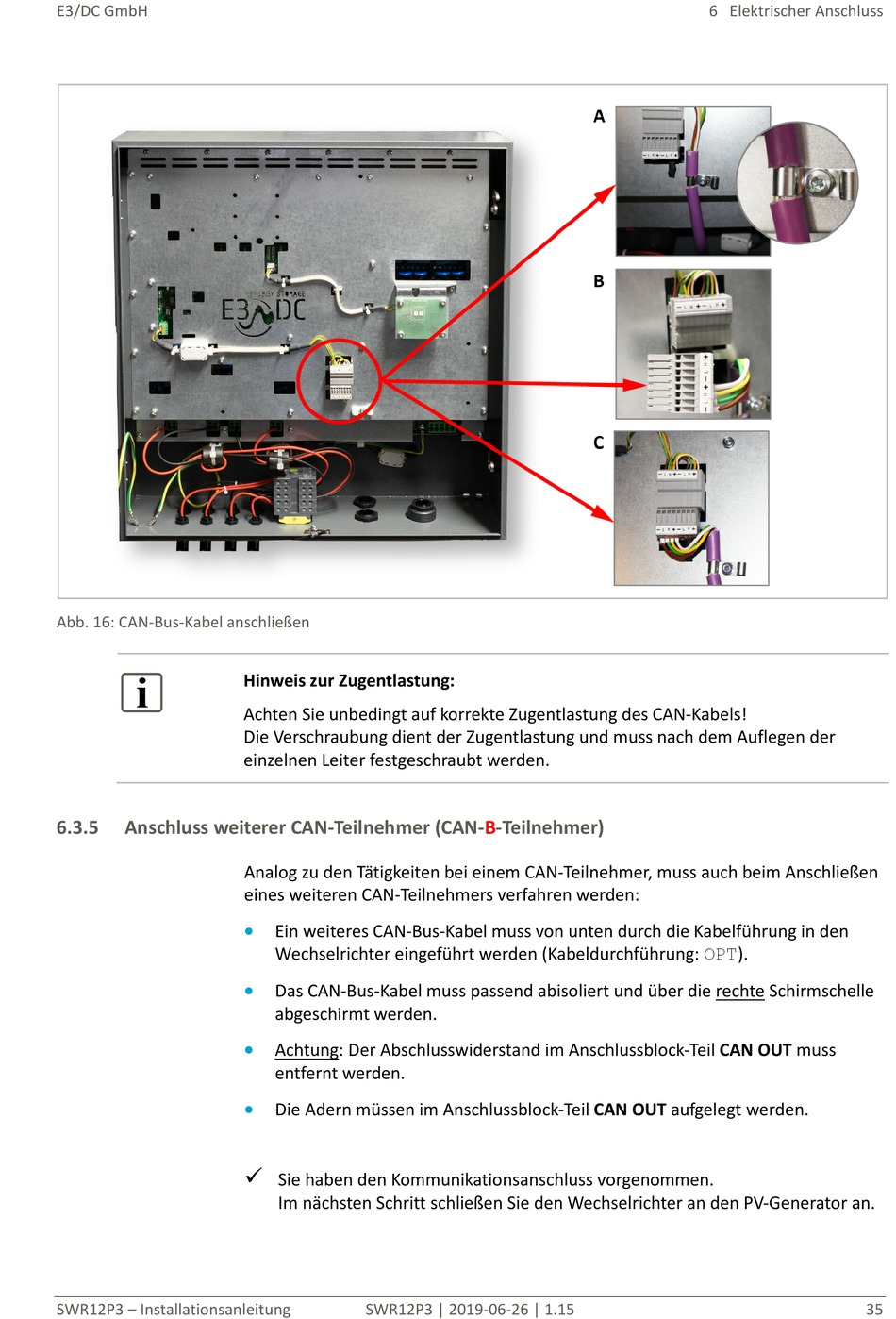

Abb. 16: CAN-Bus-Kabel anschließen
6.3.5

Anschluss weiterer CAN-Teilnehmer (CAN-B-Teilnehmer)

SWR12P3 – Installationsanleitung
Hinweis zur Zugentlastung:
Achten Sie unbedingt auf korrekte Zugentlastung des CAN-Kabels!
Die Verschraubung dient der Zugentlastung und muss nach dem Auflegen der
einzelnen Leiter festgeschraubt werden.
Analog zu den Tätigkeiten bei einem CAN-Teilnehmer, muss auch beim Anschließen
eines weiteren CAN-Teilnehmers verfahren werden:
•
Ein weiteres CAN-Bus-Kabel muss von unten durch die Kabelführung in den
Wechselrichter eingeführt werden (Kabeldurchführung: OPT).
•
Das CAN-Bus-Kabel muss passend abisoliert und über die rechte Schirmschelle
abgeschirmt werden.
•
Achtung: Der Abschlusswiderstand im Anschlussblock-Teil CAN OUT muss
entfernt werden.
•
Die Adern müssen im Anschlussblock-Teil CAN OUT aufgelegt werden.

Sie haben den Kommunikationsanschluss vorgenommen.
Im nächsten Schritt schließen Sie den Wechselrichter an den PV-Generator an.
SWR12P3 | 2019-06-26 | 1.15
6 Elektrischer Anschluss
35
