3 Produktbeschreibung
3.2
Aufbau des SWR12P3

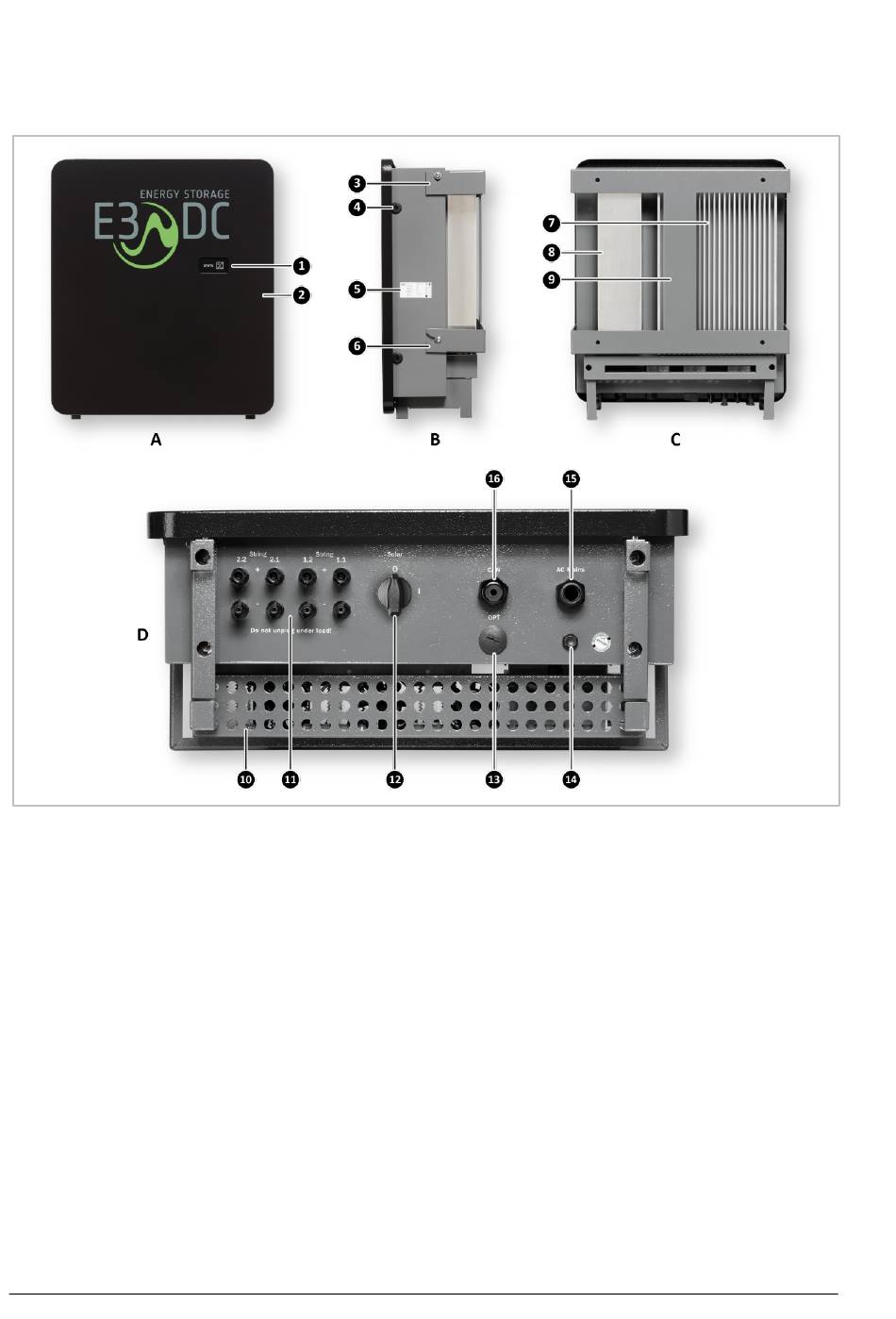

Abb. 2: Aufbau SWR12P3
A
[
] Vorderseite
B
[
] Rechte Seite
1
[
] LED-Anzeige für Status Wechselrichter
2
[
] Gehäusedeckel
3
[
] Oberer Bügel des einteiligen Wandhalters
4
[
] Schaltschrankschloss (der Doppelbartschlüssel
verbleibt beim Installateur!)
5
[
] Typenschild
6
[
] Unterer Bügel des einteiligen Wandhalters
7
[
] Kühlkörper des Wechselrichters
8
[
] Drosselkiste
14
C
[
] Rückseite
D
[
] Unterseite
9
[
] Einteiliger Wandhalter
10
[
] Lüftereinheit mit Lüftern
11
[
] DC-Eingänge: PV-Anschlussbuchsen für
MC4-Stecker der PV-Strings
12
[
] Solar: DC-Trennschalter
13
[
] OPT: Kabeldurchführung für weiteren CAN-
Teilnehmer (Kabelverschraubung und
Dichtung im Beipackbeutel)
14
[
] Druckausgleichselement
15
[
] AC Mains: Kabeldurchführung (M25) für
AC-Anschluss
16
[
] CAN: Kabeldurchführung (M25) für
CAN-Anschluss
