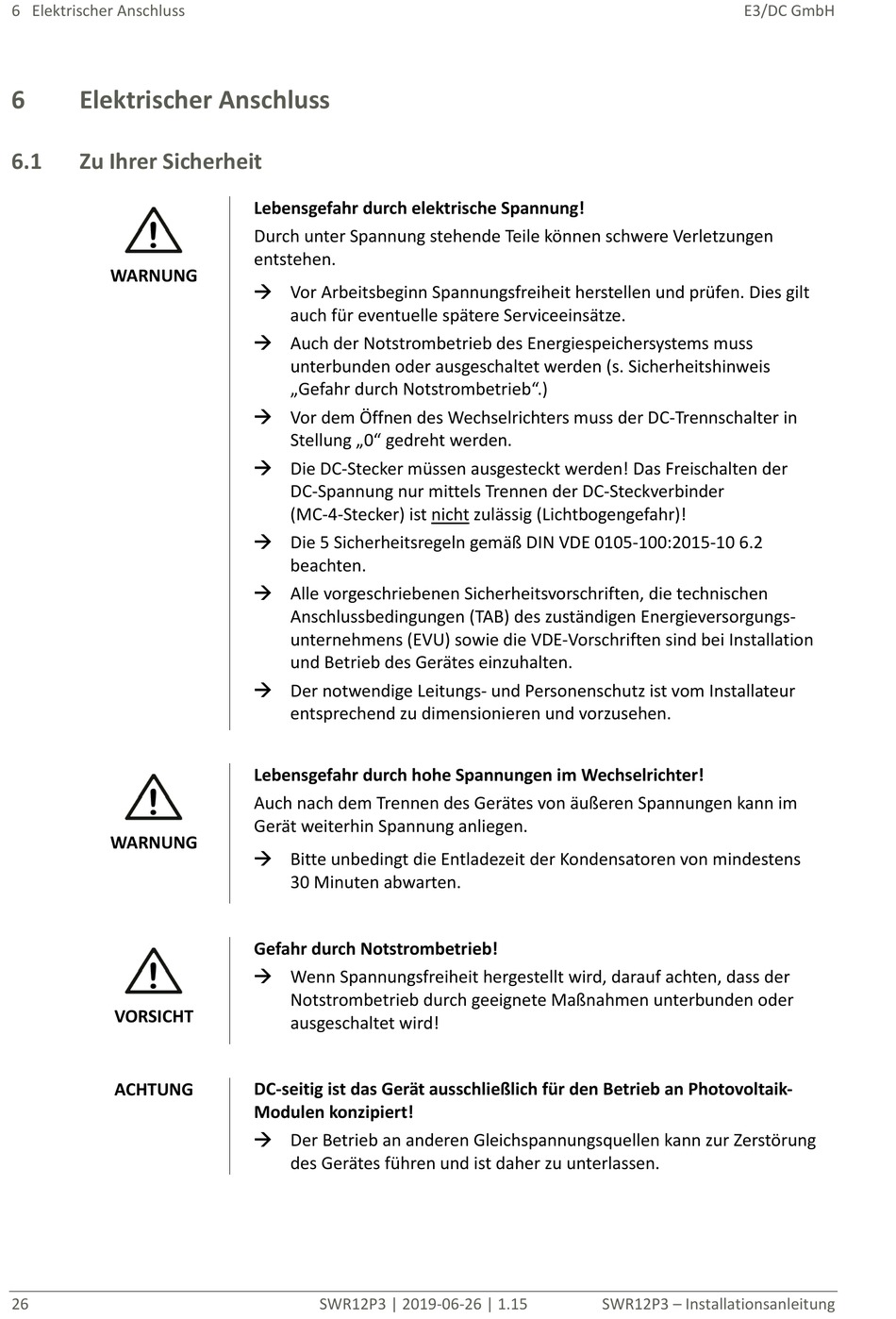

6 Elektrischer Anschluss
6
Elektrischer Anschluss
6.1
Zu Ihrer Sicherheit
WARNUNG
WARNUNG
VORSICHT
ACHTUNG
26
Lebensgefahr durch elektrische Spannung!
Durch unter Spannung stehende Teile können schwere Verletzungen
entstehen.
Vor Arbeitsbeginn Spannungsfreiheit herstellen und prüfen. Dies gilt
auch für eventuelle spätere Serviceeinsätze.
Auch der Notstrombetrieb des Energiespeichersystems muss
unterbunden oder ausgeschaltet werden (s. Sicherheitshinweis
„Gefahr durch Notstrombetrieb".)
Vor dem Öffnen des Wechselrichters muss der DC-Trennschalter in
Stellung „0" gedreht werden.
Die DC-Stecker müssen ausgesteckt werden! Das Freischalten der
DC-Spannung nur mittels Trennen der DC-Steckverbinder
(MC-4-Stecker) ist nicht zulässig (Lichtbogengefahr)!
Die 5 Sicherheitsregeln gemäß DIN VDE 0105-100:2015-10 6.2
beachten.
Alle vorgeschriebenen Sicherheitsvorschriften, die technischen
Anschlussbedingungen (TAB) des zuständigen Energieversorgungs-
unternehmens (EVU) sowie die VDE-Vorschriften sind bei Installation
und Betrieb des Gerätes einzuhalten.
Der notwendige Leitungs- und Personenschutz ist vom Installateur
entsprechend zu dimensionieren und vorzusehen.
Lebensgefahr durch hohe Spannungen im Wechselrichter!
Auch nach dem Trennen des Gerätes von äußeren Spannungen kann im
Gerät weiterhin Spannung anliegen.
Bitte unbedingt die Entladezeit der Kondensatoren von mindestens
30 Minuten abwarten.
Gefahr durch Notstrombetrieb!
Wenn Spannungsfreiheit hergestellt wird, darauf achten, dass der
Notstrombetrieb durch geeignete Maßnahmen unterbunden oder
ausgeschaltet wird!
DC-seitig ist das Gerät ausschließlich für den Betrieb an Photovoltaik-
Modulen konzipiert!
Der Betrieb an anderen Gleichspannungsquellen kann zur Zerstörung
des Gerätes führen und ist daher zu unterlassen.
SWR12P3 | 2019-06-26 | 1.15
E3/DC GmbH
SWR12P3 – Installationsanleitung
