6 Elektrischer Anschluss

Pin-Belegung CAN-Anschluss:

6.3.4

Anschluss eines CAN-Teilnehmers (CAN-A-Teilnehmer)

Vorgehensweise:

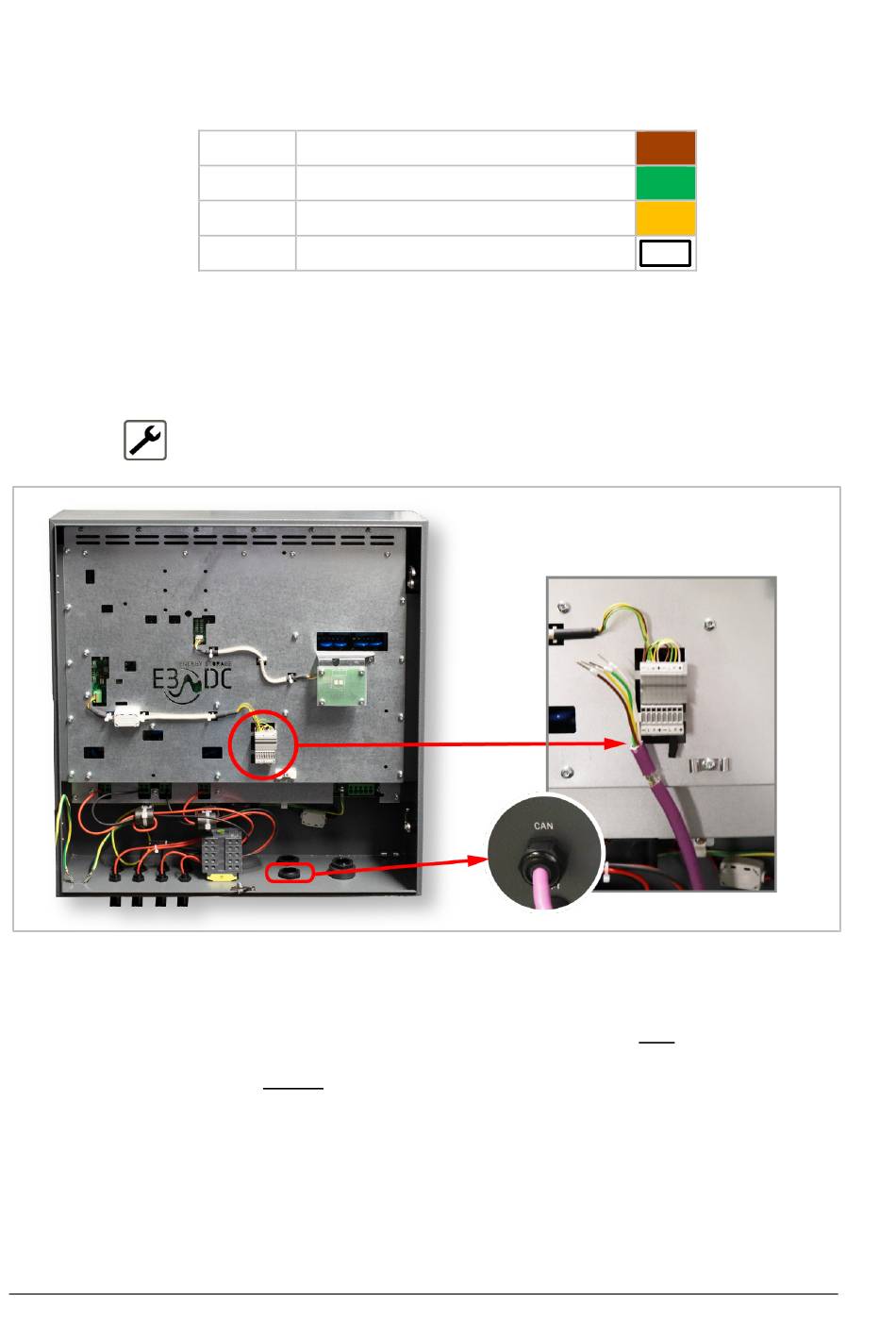

Abb. 15: CAN-Bus-Kabel von unten durch die Kabeldurchführung „CAN" führen
34
Pin 1
Spannungsversorgung 24 V DC (–)
Pin 2
CAN_Low (L)
Pin 3
CAN_High (H)
Pin 4
Spannungsversorgung 24 V DC (+)
Das CAN-Kabel von unten durch die Kabeldurchführung in den Wechselrichter
einführen (Kabeldurchführung: CAN).
[A]: CAN-Bus-Kabel passend abisolieren.
Die Abschirmung der CAN-Leitung muss über die linke Schirmschelle
erfolgen.
Hinweis: Darauf achten, ausreichende Kontaktierung zur gewährleisten.
[B]: Die einzelnen Adern des CAN-Bus-Kabels am Anschlussblock-Teil CAN IN
auflegen.
Darauf achten, dass der Abschlusswiderstand im Anschlussblock-Teil
CAN OUT vorhanden und richtig gesteckt ist.
[C]: Ggf. den Anschlussblock aufstecken, sofern er zuvor abgesteckt wurde.
SWR12P3 | 2019-06-26 | 1.15
E3/DC GmbH
SWR12P3 – Installationsanleitung
