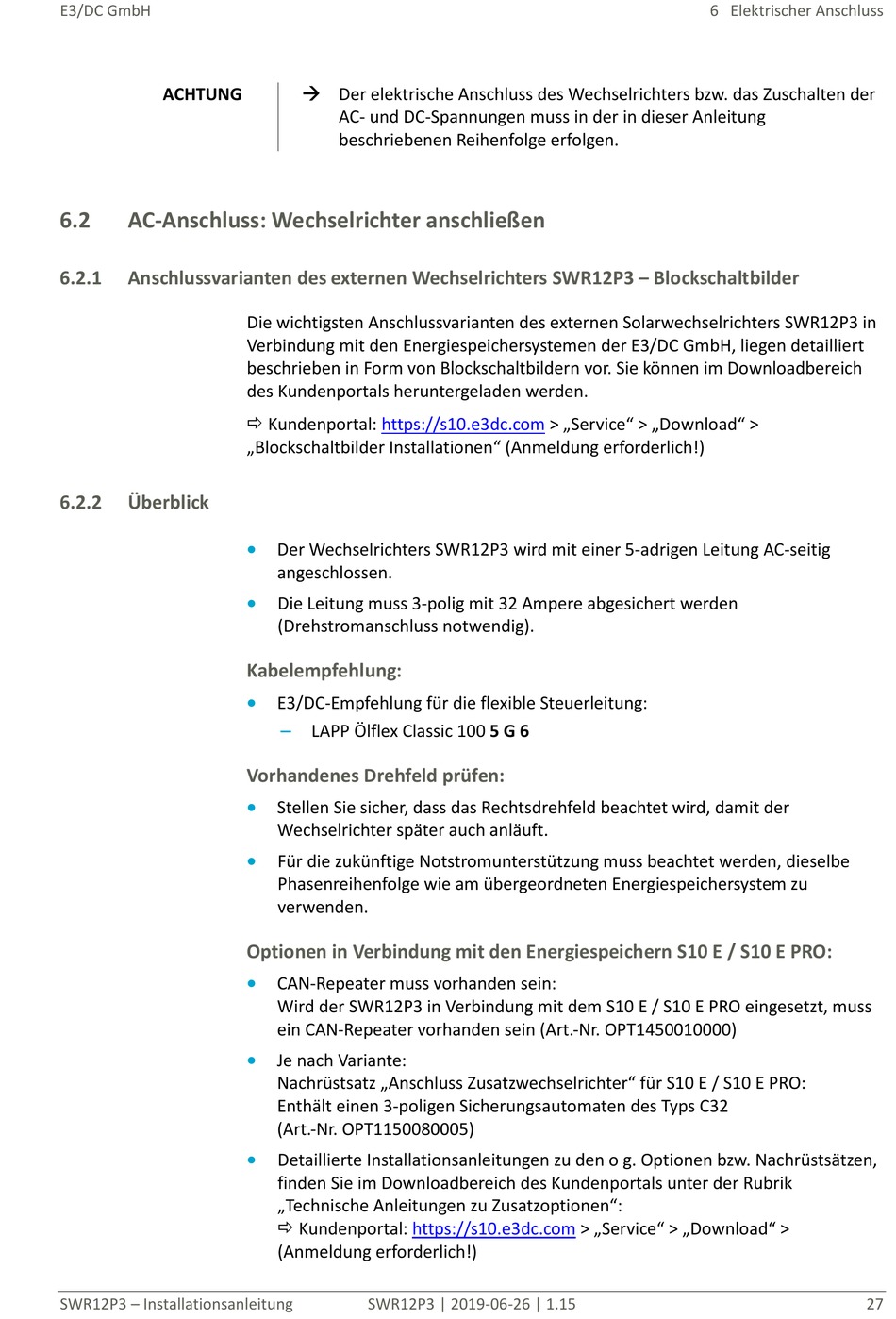

E3/DC GmbH
ACHTUNG
6.2 AC-Anschluss: Wechselrichter anschließen
6.2.1 Anschlussvarianten des externen Wechselrichters SWR12P3 – Blockschaltbilder
6.2.2 Überblick
SWR12P3 – Installationsanleitung
 Der elektrische Anschluss des Wechselrichters bzw. das Zuschalten der
AC- und DC-Spannungen muss in der in dieser Anleitung
beschriebenen Reihenfolge erfolgen.
Die wichtigsten Anschlussvarianten des externen Solarwechselrichters SWR12P3 in
Verbindung mit den Energiespeichersystemen der E3/DC GmbH, liegen detailliert
beschrieben in Form von Blockschaltbildern vor. Sie können im Downloadbereich
des Kundenportals heruntergeladen werden.
 Kundenportal: https://s10.e3dc.com
„Blockschaltbilder Installationen" (Anmeldung erforderlich!)
•
Der Wechselrichters SWR12P3 wird mit einer 5-adrigen Leitung AC-seitig
angeschlossen.
•
Die Leitung muss 3-polig mit 32 Ampere abgesichert werden
(Drehstromanschluss notwendig).

Kabelempfehlung:

•
E3/DC-Empfehlung für die flexible Steuerleitung:
– LAPP Ölflex Classic 100 5 G 6
Vorhandenes Drehfeld prüfen:
•
Stellen Sie sicher, dass das Rechtsdrehfeld beachtet wird, damit der
Wechselrichter später auch anläuft.
•
Für die zukünftige Notstromunterstützung muss beachtet werden, dieselbe
Phasenreihenfolge wie am übergeordneten Energiespeichersystem zu
verwenden.
Optionen in Verbindung mit den Energiespeichern S10 E / S10 E PRO:
•
CAN-Repeater muss vorhanden sein:
Wird der SWR12P3 in Verbindung mit dem S10 E / S10 E PRO eingesetzt, muss
ein CAN-Repeater vorhanden sein (Art.-Nr. OPT1450010000)
•
Je nach Variante:
Nachrüstsatz „Anschluss Zusatzwechselrichter" für S10 E / S10 E PRO:
Enthält einen 3-poligen Sicherungsautomaten des Typs C32
(Art.-Nr. OPT1150080005)
•
Detaillierte Installationsanleitungen zu den o g. Optionen bzw. Nachrüstsätzen,
finden Sie im Downloadbereich des Kundenportals unter der Rubrik
„Technische Anleitungen zu Zusatzoptionen":
 Kundenportal: https://s10.e3dc.com
(Anmeldung erforderlich!)
SWR12P3 | 2019-06-26 | 1.15
6 Elektrischer Anschluss
> „Service" > „Download" >
> „Service" > „Download" >
27
