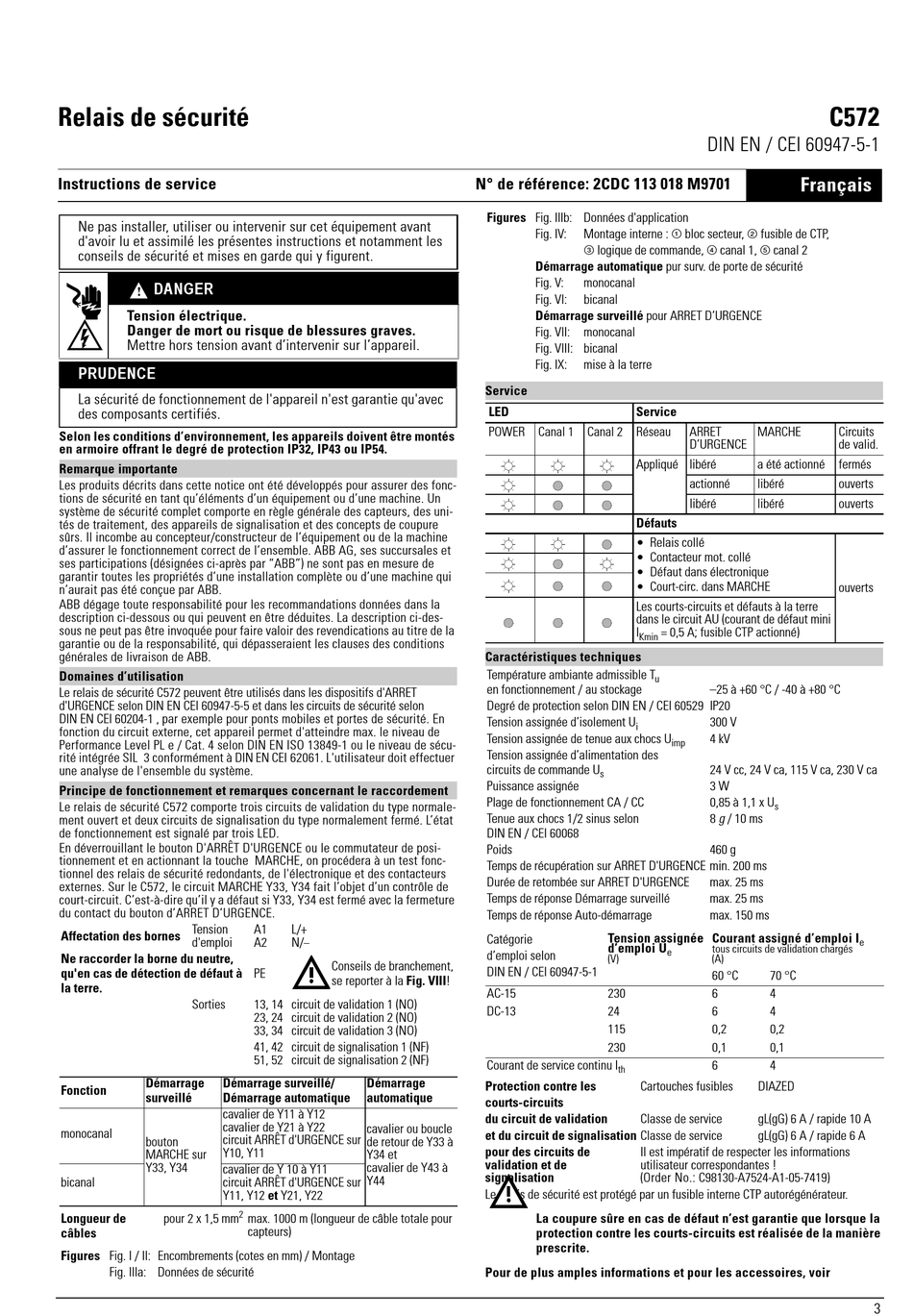

Relais de sécurité
Instructions de service
Ne pas installer, utiliser ou intervenir sur cet équipement avant
d'avoir lu et assimilé les présentes instructions et notamment les
conseils de sécurité et mises en garde qui y figurent.
DANGER
!
Tension électrique.
Danger de mort ou risque de blessures graves.
Mettre hors tension avant d'intervenir sur l'appareil.
PRUDENCE
La sécurité de fonctionnement de l'appareil n'est garantie qu'avec
des composants certifiés.
Selon les conditions d'environnement, les appareils doivent être montés
en armoire offrant le degré de protection IP32, IP43 ou IP54.
Remarque importante
Les produits décrits dans cette notice ont été développés pour assurer des fonc-
tions de sécurité en tant qu'éléments d'un équipement ou d'une machine. Un
système de sécurité complet comporte en règle générale des capteurs, des uni-
tés de traitement, des appareils de signalisation et des concepts de coupure
sûrs. Il incombe au concepteur/constructeur de l'équipement ou de la machine
d'assurer le fonctionnement correct de l'ensemble. ABB AG, ses succursales et
ses participations (désignées ci-après par "ABB") ne sont pas en mesure de
garantir toutes les propriétés d'une installation complète ou d'une machine qui
n'aurait pas été conçue par ABB.
ABB dégage toute responsabilité pour les recommandations données dans la
description ci-dessous ou qui peuvent en être déduites. La description ci-des-
sous ne peut pas être invoquée pour faire valoir des revendications au titre de la
garantie ou de la responsabilité, qui dépasseraient les clauses des conditions
générales de livraison de ABB.
Domaines d'utilisation
Le relais de sécurité C572 peuvent être utilisés dans les dispositifs d'ARRET
d'URGENCE selon DIN EN CEI 60947-5-5 et dans les circuits de sécurité selon
DIN EN CEI 60204-1 , par exemple pour ponts mobiles et portes de sécurité. En
fonction du circuit externe, cet appareil permet d'atteindre max. le niveau de
Performance Level PL e / Cat. 4 selon DIN EN ISO 13849-1 ou le niveau de sécu-
rité intégrée SIL 3 conformément à DIN EN CEI 62061. L'utilisateur doit effectuer
une analyse de l'ensemble du système.
Principe de fonctionnement et remarques concernant le raccordement
Le relais de sécurité C572 comporte trois circuits de validation du type normale-
ment ouvert et deux circuits de signalisation du type normalement fermé. L'état
de fonctionnement est signalé par trois LED.
En déverrouillant le bouton D'ARRÊT D'URGENCE ou le commutateur de posi-
tionnement et en actionnant la touche MARCHE, on procédera à un test fonc-
tionnel des relais de sécurité redondants, de l'électronique et des contacteurs
externes. Sur le C572, le circuit MARCHE Y33, Y34 fait l'objet d'un contrôle de
court-circuit. C'est-à-dire qu'il y a défaut si Y33, Y34 est fermé avec la fermeture
du contact du bouton d'ARRET D'URGENCE.
Tension
Affectation des bornes
d'emploi
Ne raccorder la borne du neutre,
qu'en cas de détection de défaut à
la terre.
Sorties
Démarrage Démarrage surveillé/
Fonction
surveillé Démarrage automatique
cavalier de Y11 à Y12
cavalier de Y21 à Y22
monocanal
circuit ARRÊT d'URGENCE sur
bouton
Y10, Y11
MARCHE sur
Y33, Y34
cavalier de Y 10 à Y11
bicanal circuit ARRÊT d'URGENCE sur
Y11, Y12 et Y21, Y22
Longueur de pour 2 x 1,5 mm
câbles
Figures Fig. I / II: Encombrements (cotes en mm) / Montage
Fig. IIIa: Données de sécurité
A1 L/+
A2 N/
–
Conseils de branchement,
PE
se reporter à la Fig. VIII!
13, 14 circuit de validation 1 (NO)
23, 24 circuit de validation 2 (NO)
33, 34 circuit de validation 3 (NO)
41, 42 circuit de signalisation 1 (NF)
51, 52 circuit de signalisation 2 (NF)
Démarrage
automatique
cavalier ou boucle
de retour de Y33 à
Y34 et
cavalier de Y43 à
Y44
2
max. 1000 m (longueur de câble totale pour
capteurs)
N° de référence: 2CDC 113 018 M9701
Figures Fig. IIIb: Données d'application
Fig. IV: Montage interne :
Á logique de commande,
Démarrage automatique pur surv. de porte de sécurité
Fig. V: monocanal
Fig. VI: bicanal
Démarrage surveillé pour ARRET D'URGENCE
Fig. VII: monocanal
Fig. VIII: bicanal
Fig. IX: mise à la terre
Service
LED Service
POWER Canal 1 Canal 2 Réseau
Appliqué libéré
Défauts
• Relais collé
• Contacteur mot. collé
• Défaut dans électronique
• Court-circ. dans MARCHE
Les courts-circuits et défauts à la terre
dans le circuit AU (courant de défaut mini
I
Kmin
Caractéristiques techniques
Température ambiante admissible T
en fonctionnement / au stockage
Degré de protection selon DIN EN / CEI 60529 IP20
Tension assignée d'isolement U
i
Tension assignée de tenue aux chocs U
Tension assignée d'alimentation des
circuits de commande U
s
Puissance assignée
Plage de fonctionnement CA / CC
Tenue aux chocs 1/2 sinus selon
DIN EN / CEI 60068
Poids
Temps de récupération sur ARRET D'URGENCE min. 200 ms
Durée de retombée sur ARRET D'URGENCE
Temps de réponse Démarrage surveillé
Temps de réponse Auto-démarrage
Tension assignée
Catégorie
d'emploi U
d'emploi selon
(V)
DIN EN / CEI 60947-5-1
AC-15 230
DC-13 24
115
230
Courant de service continu I
th
Protection contre les Cartouches fusibles
courts-circuits
du circuit de validation Classe de service
et du circuit de signalisation Classe de service
pour des circuits de Il est impératif de respecter les informations
validation et de utilisateur correspondantes !
signalisation (Order No.: C98130-A7524-A1-05-7419)
Le relais de sécurité est protégé par un fusible interne CTP autorégénérateur.
La coupure sûre en cas de défaut n'est garantie que lorsque la
protection contre les courts-circuits est réalisée de la manière
prescrite.
Pour de plus amples informations et pour les accessoires, voir
DIN EN / CEI 60947-5-1
Français
¿ bloc secteur, À fusible de CTP,
 canal 1, à canal 2
ARRET MARCHE
D'URGENCE
a été actionné
actionné libéré
libéré libéré
= 0,5 A; fusible CTP actionné)
u
–25 à +60 °C / -40 à +80 °C
300 V
4 kV
imp
24 V cc, 24 V ca, 115 V ca, 230 V ca
3 W
0,85 à 1,1 x U
s
8 g / 10 ms
460 g
max. 25 ms
max. 25 ms
max. 150 ms
Courant assigné d'emploi I
tous circuits de validation chargés
e
(A)
60 °C 70 °C
6 4
6 4
0,2 0,2
0,1 0,1
6 4
DIAZED
gL(gG) 6 A / rapide 10 A
gL(gG) 6 A / rapide 6 A
C572
Circuits
de valid.
fermés
ouverts
ouverts
ouverts
e
3
