Wasser
Aufbau

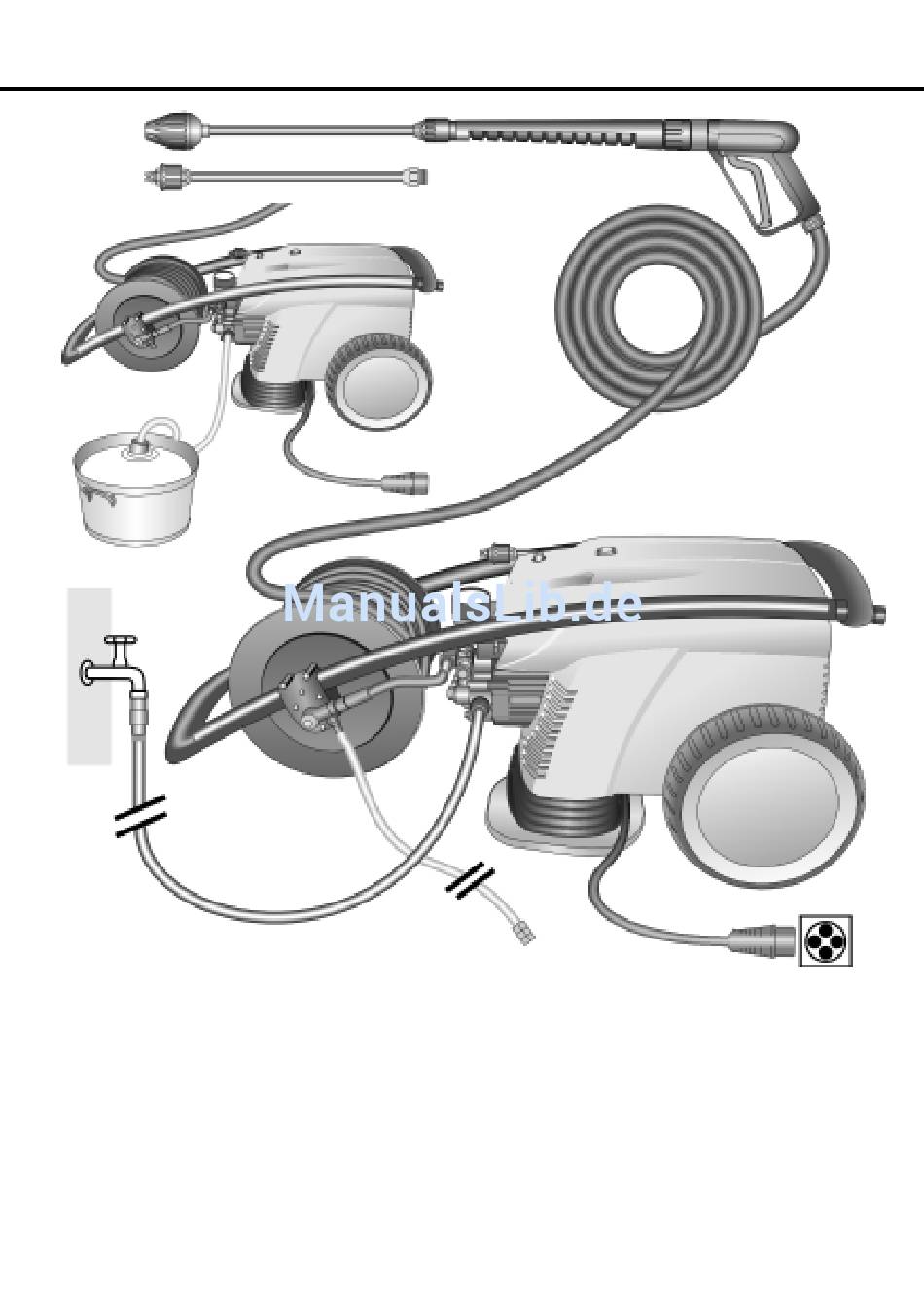

Die KRÄNZLE 3170 TST + 3200 TST + 3250 TST + 3270 TST -
Hochdruckreiniger sind fahrbare Maschinen. Der Aufbau ist aus dem Schema zu
ersehen.
Funktion
1 Zulauf Wasseranschluß mit Filter
2 Ansaugschlauch mit Filterkorb
(Sonderzubehör) Best. Nr. 15.038 3
3 Hochdruckpumpe
4 Manometer mit Glyzerinfüllung
5 Druckregelventil-Sicherheitsventil
Beschr Beschr
Beschr eibung Beschr Beschr
9
10
4 5
3
1
eibung eibung
eibung eibung
8
6
6 Hochdruck-Injektor für Waschmittel
(nicht bei K 3170 TST)
7 Hochdruckschlauch
8 Spritzpistole
9 Wechsel-Strahlrohr mit Turbokiller
10 Wechsel-Strahlrohr mit Regeldüse
11 Druckverstellung
11
7
400 V
