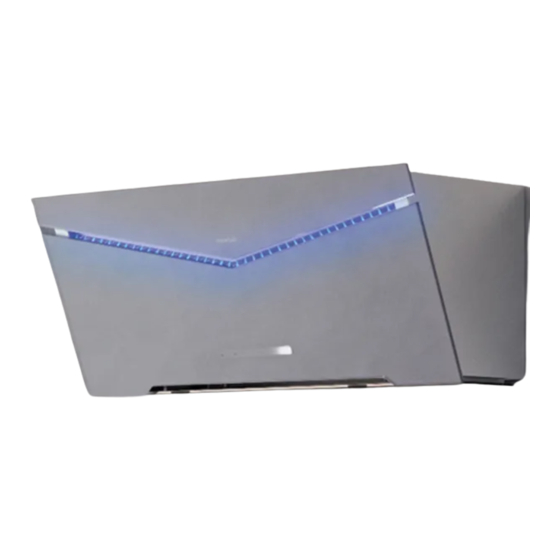

- Seite 1 CARTA TYP 7500 / 7510 Montageanleitung...
- Seite 2 Bitte lesen Sie nachfolgende Informationen und Erläuterungen zur fachgerechten Montage Ihrer neuen Haube aus dem Hause GUTMANN sorgfältig durch, bevor die Inbetriebnahme erfolgt. Bitte beachten Sie gleichfalls unsere Bedienungs.- und Mon- tageanleitung sowie die darin enthaltenen Reinigungsempfehlungen, so dass Sie lan-...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS SEITE WARNHINWEISE:……………………………………………………………………..4 VORBEMERKUNGEN:………………………………………………………………..5 1 Sicherheitshinweise:………………………………………………………...6 2 Technische Daten, Anschlusswerte:………………………………………7 3 Produktbeschreibung:……………………………………………………….8 4 Montagezubehör:……………………………………………………………9 5 Montagevorbereitung:………………………………………………………10 6 Abmessungen technische Zeichnungen:………………………………...11 - 13 MONTAGEANLEITUNG 7 Montageablauf:…………...…………………………………………………14 - 21 8 Pflegehinweis:……………………………………………………………….21 9 Einbaubeispiel…………….…………………………………………………22 - 23 UMWELTHINWEISE 10 Entsorgung:………………………………………………………………..24 11 Umwelthinweise:…………………………………………………………..24... -
Seite 4: Warnhinweise
WARNHINWEISE UND SYMBOLE In dieser Anleitung stehen Warnhinweise vor einer Handlungsanweisung, bei der die Gefahr von Personen- oder Sachschäden besteht. Maßnahmen zur Gefahrenabwehr müssen eingehalten werden. WARNZEICHEN BEDEUTUNG Warnung vor einer Gefahrenstelle! Bezeichnet mögliche gefährliche Situationen. Das Nicht beachten der Warnhinweise kann zu Personen- und / oder Sachschäden führen. -
Seite 5: Vorbemerkungen
1. VORBEMERKUNGEN Sicherheitshinweise Montage, Anschluss, Inbetriebnahme und Reparatur dürfen nur von einer Fachkraft durchgeführt werden. Diese Fachkraft kann die geeignete Befestigung und Abluftfüh- rung der Dunstabzugshaube bestimmen. Die Befestigung muss für das Gewicht der Dunstabzugshaube und die Belastung des Untergrunds geeignet sein. Die Auszugs- werte der mitgelieferten Dübel beachten. - Seite 6 1. VORBEMERKUNGEN der Abluft sind zu beachten. Der Abluftweg muss so vorbereitet werden, dass die Dunstabzugshaube damit einfach verbunden werden kann. Der Abluftschlauch muss knickfrei verlegt sein. Wenn die Dunstabzugshaube im Abluftbetrieb gleichzeitig mit anderen raumluftabhängigen Feuerstätten (z.B. holz-, gas-, öl- oder kohlebefeuerte Geräte) in einem Raum betrieben wird, können tödliche Verbrennungsgase durch einen entstehenden Unterdruck in den Raum zurückgeführt werden.
-
Seite 7: Technische Daten, Anschlusswerte
2. TECHNISCHE DATEN UND ANSCHLUSSWERTE Haubentyp: - Wandhaube Abmessung: - 900 x 350 x 350 mm ohne Turm Gewicht *: - 50 KG ohne Turm Spannung: - 230 V / 50 Hz Integrierter Motor: - Luftleistung: freiblasend: 850 m³/h - Leistung: 240 Watt Bedienelement: - Touchpanel... -
Seite 8: Produktbeschreibung
3. PRODUKTBESCHREIBUNG Abb.: Carta B mit Turm Abb.: Carta B mit Turm A: Haubenkörper B: Aufhängepunkte B1: Aufhängepunkte Turmhaltelaschen D: Glasklappe manuell : Filterauszug E: Stutzen, Schlauchanschluss F: elektrischer Anschluss G: Unterturm H: Oberturm Abb.: Carta C Version... -
Seite 9: Montagezubehör
4. MONTAGEZUBEHÖR Montagekit Montagekit „mit Turm“ Bitte beachten Sie die Dübel Diese Werte: - Dübel Ø 10 - Beton B25 9,4 Z20 5,2 KSV20 4,8 ist für die sichere für z.B. ein oder... -
Seite 10: Montagevorbereitung
5. MONTAGEVORBEREITUNG Transport, Auspacken, Aufstellen Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Be- tauung auftreten. Bitte warten Sie bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie es in Betrieb nehmen. Die Akklimatisationszeit ist abhängig von Temperaturdifferenz und Gerät sowie dessen Aufbau. -
Seite 11: Abmessungen Technische Zeichnungen
6. ABMESSUNG Ansicht von vorne Carta C-Version Seitenansicht... - Seite 12 6. ABMESSUNG Draufsicht Ansicht von Hinten...
- Seite 13 6. ABMESSUNG Seitenansicht Carta „Offen“ Ansicht von Hinten (C-Version) „elektrischer Anschluss“...
-
Seite 14: Montageanleitung
7. MONTAGEANLEITUNG 1. Positionen für folgende Befestigungslöcher mit Hilfe der angegebenen Abmessun- gen festlegen. Fehlende Abmessungen sind modellabhängig und müssen an der Haube gemessen werden. Auf Mindestabstand zwischen Kochstelle und Unterkan- te der Dunstabzugshaube achten. - 2 Löcher (Ø10 mm) für die Befestigung der Dunstabzugshaube (oben) - 2 Löcher (Ø... - Seite 15 7. MONTAGEANLEITUNG : Filtereinsatz Ein-AUS bauen...
- Seite 16 7.MONTAGEANLEITUNG: Aufhängepunkte/Glas AUS-EIN bauen Ansicht von UNTEN „Aufhängepunkte“ Ansicht von „Unten“...
- Seite 17 7. MONTAGEANLEITUNG: GLAS EIN-AUS bauen...
- Seite 18 4. Für die Befestigung der Wandhaube die oberen 2 Stockschrauben (M8) so weit in die Dübel (Ø10 mm) einschrauben, dass noch ca. 20 mm hervorstehen. ✓ 5. Dunstabzugshaube aufhängen und Muttern locker befestigen. 6. Dunstabzugshaube ausrichten (Montagemaße prüfen), Muttern anziehen. 7.
- Seite 19 8. Bei Abluftbetrieb: Abluftschlauch anbringen und mittels Schlauchklemme befestigen, auf Knickfreiheit achten. 9. Den elektrischen Anschluss herstellen. alternative Kabelführungen C-Version und B-Version...
- Seite 20 10. Funktionsprüfung durchführen, Folie abziehen. Bei Haube mit Turm siehe bis Punkt 14. NUR BEI HAUBEN MIT TURM ! 11. Halteauskerbungen am Oberturm ca. 2-3mm nach außen biegen. Folie an den wandseitigen Flächen abziehen. 12. Oberturm in die Haltelasche der Turmaufhängung einschieben, bis dieser einrastet. 13.
-
Seite 21: Pflegehinweis
. Folie an allen Teilen abziehen und Funktionstest durchführen Pflegehinweis: Nach Abschluss der Montagearbeiten empfehlen wir die Reinigung der Edelstahl- oberflächen mit unserem Spezialreiniger TZ 710. Für die Reinigung der Glas- oberflächen empfehlen wir den Glasreiniger mit der Art.-Nr. 05999704. Für Alumi- niumoberflächen verwenden Sie bitte ein weiches Mikrofasertuch, keine trockenen Tücher. -
Seite 24: Entsorgung
Über eine umweltgerechte Beseitigung veralteter Haushaltsgeräte berät Sie auch ger- ne Ihre Gemeinde. Umwelthinweise Alle Modelle aus dem Hause GUTMANN sind entsprechend der europäischen Richtli- nie 2002/96/EG über Elektro- und Elektronikgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Diese Richtlinie gibt die Rahmenbedingungen für eine EU-weit gültige Rücknahme und Verwertung von Altgeräten vor. - Seite 28 Exklusiv-Hauben GUTMANN GmbH Am Hohen Markstein 5 D-75177 Pforzheim Postfach 90 01 07 D-75090 Pforzheim Tel +49 (0)7231-7783-000 Fax +49 (0)7231-7783-009 info@gutmann-exklusiv.eu www.gutmann-exklusiv.eu HRB 705602 Amtsgericht Mannheim DE263391836 Index: 06 / 18 Artikel Nr.: 4397...
