Softing uaGate 840D Inbetriebnahme Seite 5

Installationshandbuch
6. Wie konfiguriere ich uaGate 840D für die Verbindung zu SINUMERIK 840D pl?
Für eine Verbindung zum Steuerungstyp SINUMERIK 840D pl sind die Transport Services Access Point
(TSAP)-Einstellungen der Hauptunterschied in der uaGate 840D-Konfiguration.
Zu den SINUMERIK 840D pl-spezifischen Einstellungen gehören (siehe Abbildung 4):
• IPv4-Adresse
Die IPv4-adresse muss der IP-Adresse von echolink S7-compact entsprechen (hier: 192.168.1.15).
• NCK TSAP Auswahl
Im Auswahlmenü muss SINUMERIK 840D PL NCK ausgewählt werden.
• SPS TSAP Auswahl
Im Auswahlmenü muss SINUMERIK 840D PL PLC ausgewählt werden.

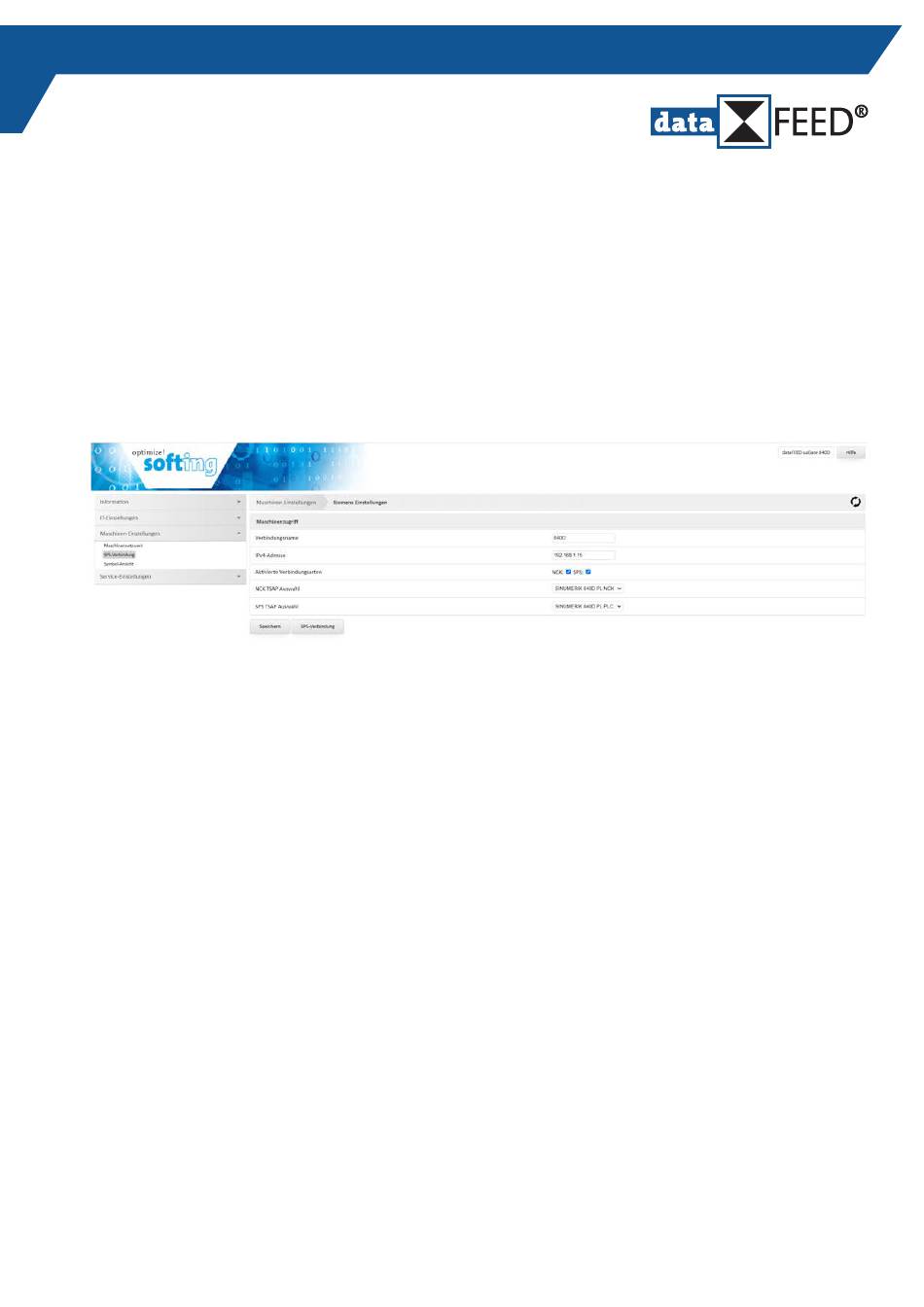

Abbildung 4: Konfigurationsseite Maschinen-Einstellungen/SPS-Verbindung für uaGate 840D
(Quelle: Softing Industrial)
