5. Wie konfiguriere ich echolink S7-compact für die Verbindung zu SINUMERIK 840D pl?
Die Konfiguration von echolink S7-compact erfolgt auf der entsprechenden Konfigurationsseite (siehe
Abbildung 3)
Zu den wichtigen echolink S7-compact-Einstellungen gehören:
• IP-Addresse
Addresse für den Zugriff auf echolink S7-compact
Die IP-Adresse kann frei gewählt werden (z.B. 192.168.214.XXX), muss aber im selben Netz wie das
MACHINE-Netz von uaGate 840D liegen.
• Übertragungsgeschwindigkeit
Die Übertragungsgeschwindigkeit muss auf 187.5 kBit/s gesetzt werden.
• Eigene Teilnehmeradresse
MPI-Adresse von echolink S7-compact
Wichtig:
Diese Adresse darf nicht von einem anderem Teilnehmer verwendet werden.
• Standard-Busparameter einstellen
Klicken Sie auf die Schaltfläche MPI und verwenden Sie die voreingestellten Parameter.

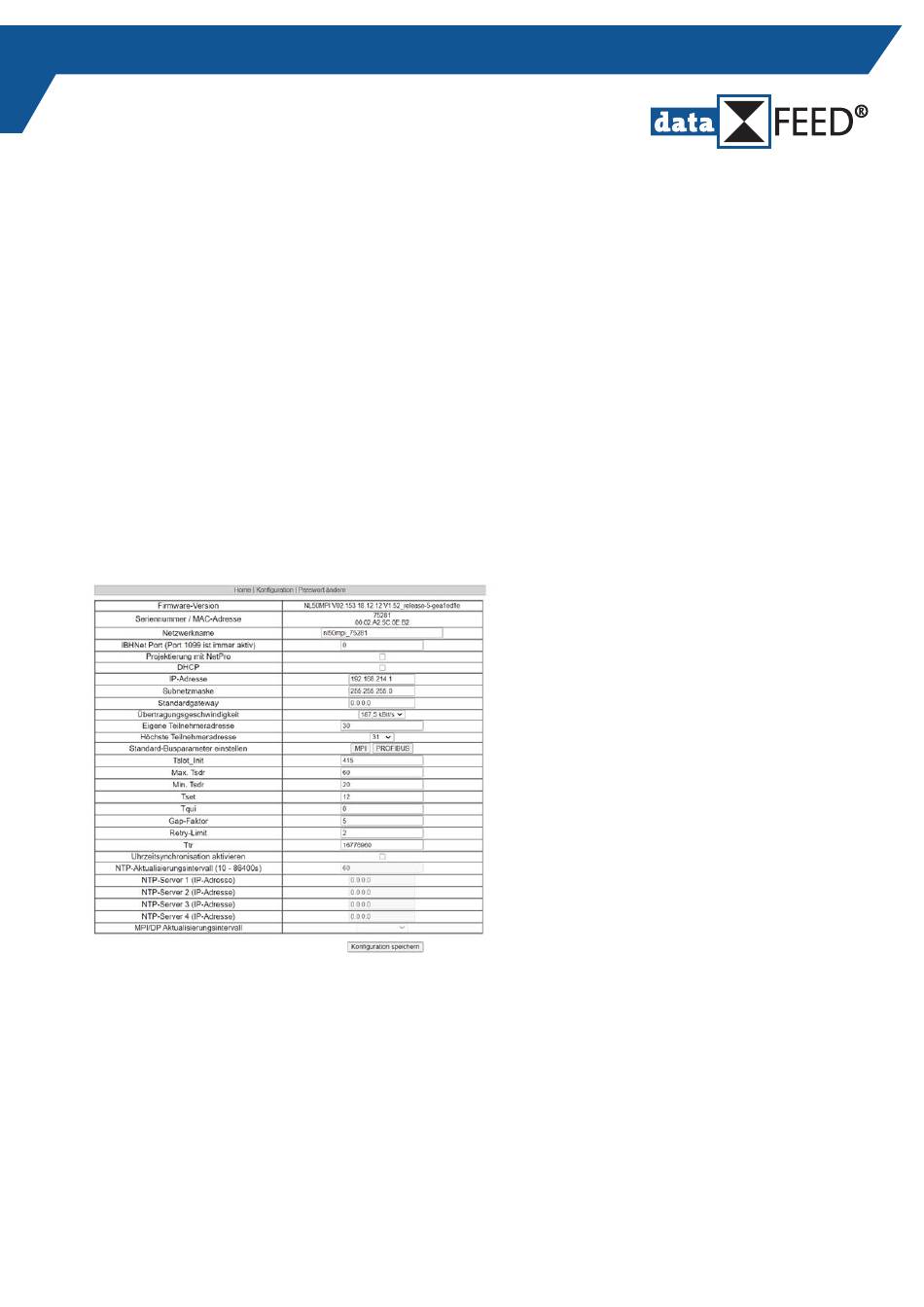

Abbildung 3: Konfigurationsseite für echolink S7-compact
(Quelle: Softing Industrial)
