Softing uaGate 840D Inbetriebnahme Seite 3

Installationshandbuch
X120
X127

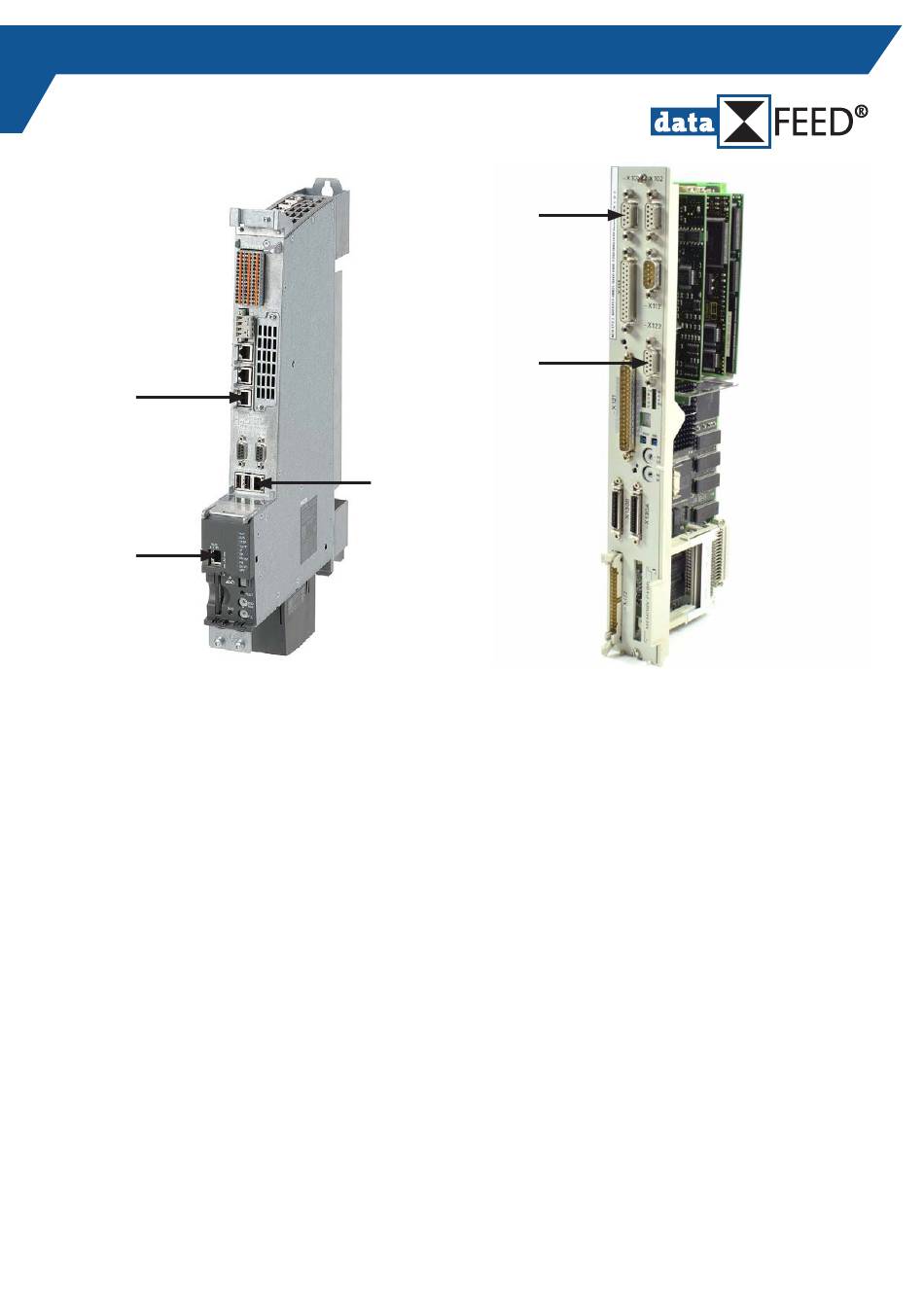

Abbildung 1: CNC-Steuerung SINUMERIK 840D sl
(ohne Abdeckung)
(Quelle: Siemens)
4. Wie verbinde ich eine SINUMERIK 840D pl?
SINUMERIK 840D pl besitzt keine Ethernet-Schnittstelle. Daher muss für den Aufbau einer Verbindung
ein entsprechender Umsetzer zwischen der SINUMERIK 840D pl-spezifische Kommunikation und der
Ethernet-Kommunikation verwendet werden.
Das Softing-Produkt echolink S7-compact unterstützt die Umsetzung zwischen PG/MPI und Ethernet
und eignet sich deshalb für den Einsatz.
Es muss sichergestellt werden, dass SINUMERIK 840D pl eingeschaltet ist und korrekte Kommunika-
tionseinstellungen verwendet. Besonders ist auf eine gültige MPI-Adressvergabe zu achten, um eine
Doppelbelegung von MPI-Adressen in der Konfiguration unbedingt zu vermeiden. Die einzelnen projek-
tierten Adressen lassen sich in der Hardware-Konfiguration des SIMATIC STEP 7-Projekts ermitteln. In
der Regel wird die MPI-Adresse 30 nicht verwendet und steht so für echolink S7-compact zur Verfügung.
SINUMERIK 840D pl verfügt über verschiedene D-Sub 9-Anschlüsse (siehe Abbildung 2):
• Der D-Sub-9-Stecker X122 dient dem Anschluss eines Programmier- oder Fernwartungsgerätes
(PG-Schnittstelle).
Die Schnittstelle X122 wird für den Anschluss von echolink S7-compact empfohlen. Dieser Umsetzer
benötigt eine eigene 24 V-Stromversorgung, da der Steckverbinder X122 keine Spannung liefert.
Ist hier bereits ein Stecker angeschlossen, kann echolink S7-compact auf- oder dazwischen gesteckt
werden.
• Der D-Sub-9-Stecker X101 dient dem Anschluss eines Steuer-/Bedienfeldes (Bedienfeldschnittstel-
le) und wird für die echolink S7-compact-Kommunikation nicht empfohlen.
X101
X122
X130
Abbildung 2: SINUMERIK 840D pl-Einschubkarte
(Quelle: Päbra)
