Bedienungsanleitung -- PowerMax Schiebereinheit PMO
PowerMax Schiebereinheit SN5650-PMO-0330 — SN5650-PMO-1200
11.1 Optional erhältliche Gasdruckfedern
Um die Abstreifkräfte zu erhöhen, sind zusätzliche Gasdruckfedern zum Einbau in den Treiber optional
erhältlich.
Bei der Schieberbreite 460 mm wird 1 Gasdruckfeder mit Halter in den Treiber eingebaut, deshalb
wird diese Gasdruckfeder mit SN5652-PMO-Typ1 bezeichnet.
In die Schieberbreiten 580 und 700 mm können je 2 Gasdruckfedern SN5652-PMO-Typ2 eingebaut
werden und für die Breiten 850 und 1000 mm können die Abstreifkräfte durch je 3 Gasdruckfedern
SN5652-PMO-Typ3 erhöht werden. Bei der Schieberbreite 1200 mm können die Abstreifkräfte durch
4 Gasdruckfedern SN5652-PMO-Typ4 erhöht werden.
Entsprechende Kraftangaben entnehmen Sie bitte dem Katalog. Die PowerMax Schieber sind auch bereits
für den nachträglichen Einbau vorbereitet.

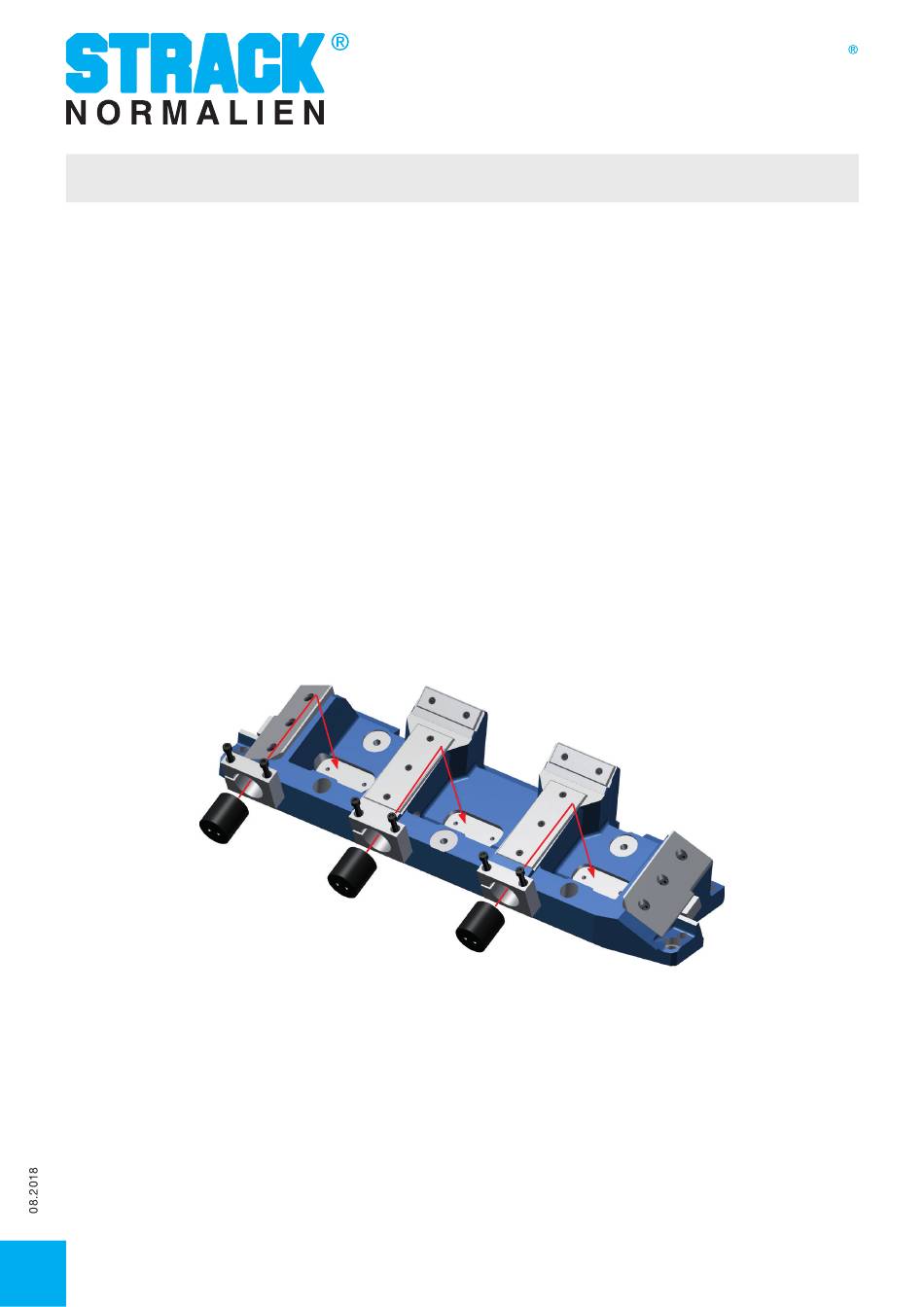

Schrauben Sie die Halter mit den Gasdruckfeder auf die beschriebene Position. Die Gasdruckfeder ist so zu
positionieren, dass die Kolbenstange in Richtung Schieberschlitten zeigt.
Achtung: Kontrollieren Sie vor dem Anziehen der Schrauben, dass der Boden der Gasdruckfeder an der
bearbeiteten Gusswand anliegt.
