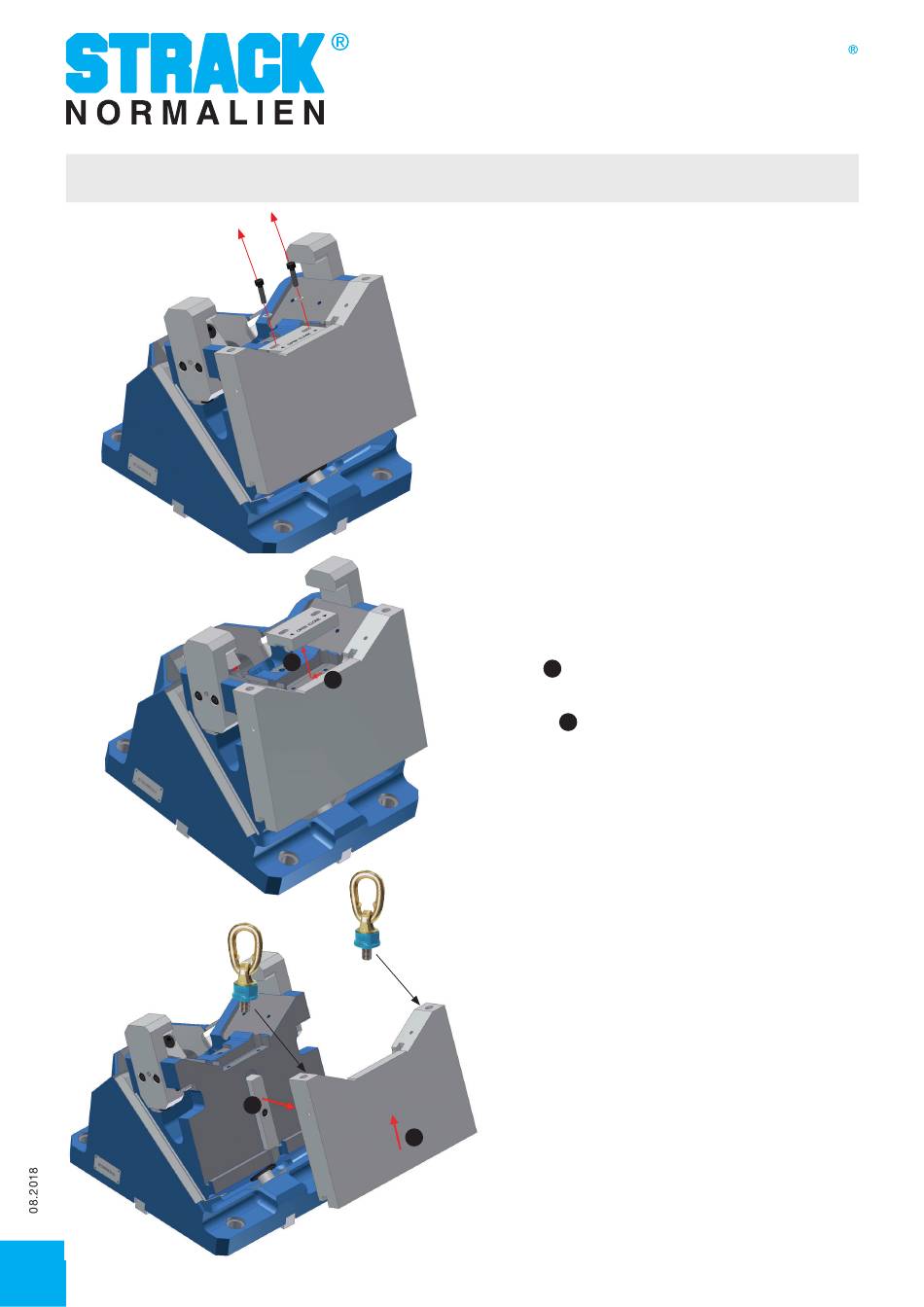

Bild 4
Bild 5
Bild 6
14
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
2
1
2
1
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMO
Schritt 2
Zur Demontage der Aufbauplatte entfernen Sie
zunächst die Schrauben mit den Unterlegscheiben
(Bild 4).
Schritt 3
Um die Verriegelung zu lösen, schieben Sie die
Klammer bzw. Klammern zunächst in Richtung
OPEN.
1
Danach lassen sich die Klammern entfernen
(Bild 5).
2
Schritt 4
Schrauben Sie Sicherheitsringschrauben
(SN1594) in die Platte um sie mit einem Kran
anheben zu können. Heben Sie die Montage-
platte zunächst aus der Zentriernut (Bild 2).
Die Passung wurde mit hoher Präzision und einer
engen Toleranz gefertigt. Schlagen Sie, wenn
nötig, mit einem Kunststoffhammer vorne auf
die Platte und vermeiden Sie ein Verkannten der
Montagplatte. Sobald die Aufbauplatte aus der
Nut gehoben ist, ziehen Sie die Platte nach vorne
(Bild 6).
