9. Demontage der Aufbauplatte bei Schieberbreiten 0330-1200
(nur Premium)
Die PREMIUM Variante des PowerMax
leichteres Handling ermöglicht.
Die hochpräzise Platte kann, um weitere Bearbeitungen vornehmen zu können, mit wenigen Handgriffen
demontiert werden.

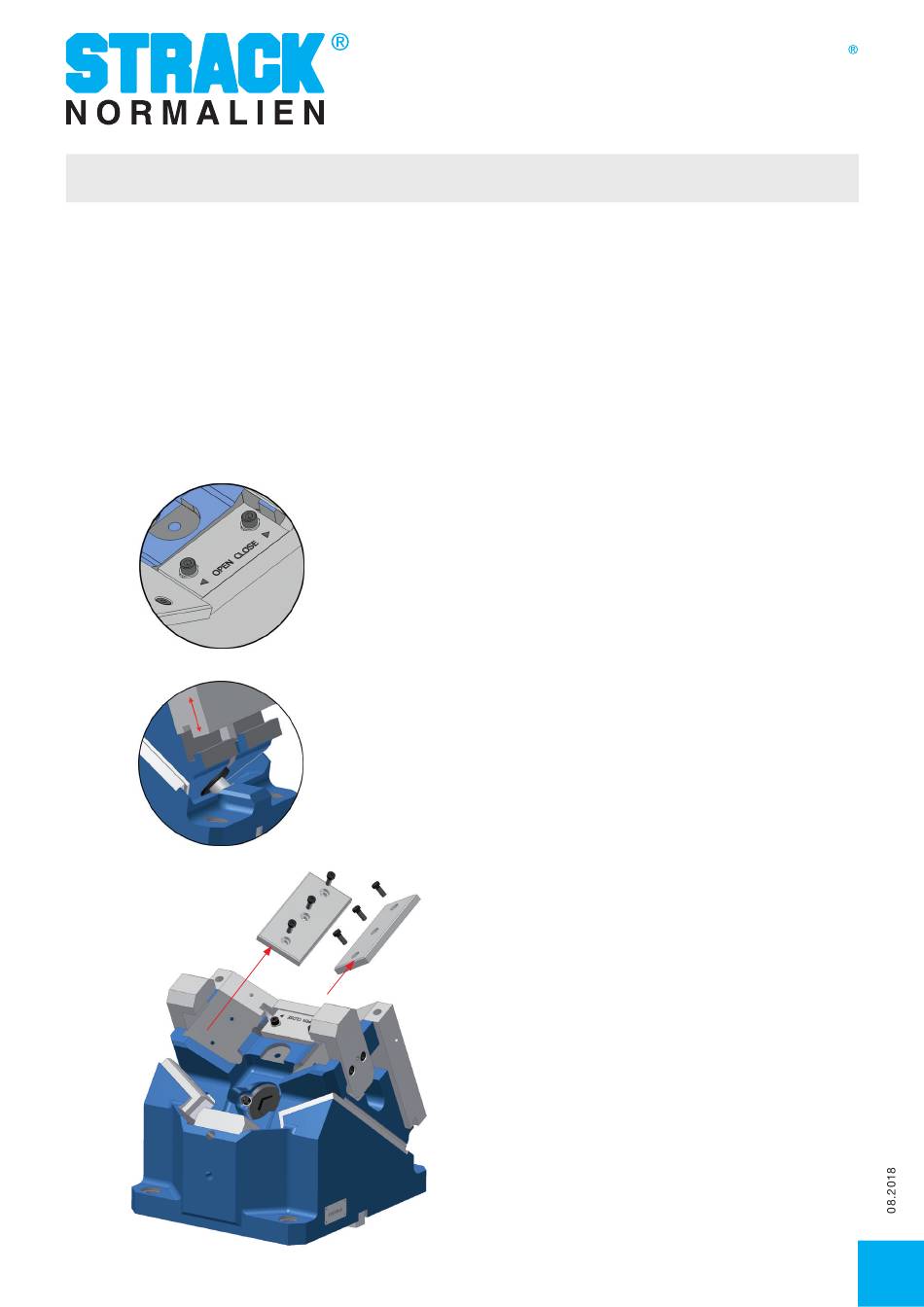

Bild 1
Bild 2
Bild 3
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMO
® Schiebers verfügt über eine demontierbare Aufbauplatte, die ein
Die Aufbauplatte ist nicht mit dem Schieberschlitten
verschraubt, um die gesamte Arbeitsfläche frei von
Schraubenbohrungen zu halten. Die Platte wird form-
schlüssig mit einer Passnute (Bild 2) und einer bzw. zwei
Klammern über einen Spannkonus festgesetzt (Bild 1).
Die Aufbauplatte wird über eine Passfeder auf der Rück-
seite zentriert. Sie nimmt zusätzlich auftretende Seiten-
kräfte in der Produktion auf.
Schritt 1
Lösen Sie die Befestigungsschrauben der Gleit-
leisten. Entnehmen Sie die Gleitleisten und legen
Sie diese zur Seite (Bild 3). Achten Sie darauf,
dass die Sintergleitläche nicht beschädigt wird.
