3.2
Anschließen des Solesystems
Das Solesystem muss von einem qualifizierten Fachmann entsprechend den
geltenden Vorschriften und Einbaurichtlinien montiert und angeschlossen
werden.
Die Kollektorschläuche müssen vor dem Anschließen sorgfältig gespült
werden. Es ist darauf zu achten, dass keinerlei Schmutz eingedrungen ist.
Die Schutzkappen dürfen nicht abgenommen werden, wenn Arbeiten an den
Schläuchen vorgenommen werden.
Die Temperatur des Solesystems kann unter 0 °C sinken. Es ist daher
wichtig, dass während der Installation keine Schmiermittel auf Wasserbasis
und dergleichen verwendet werden. Außerdem müssen alle Bauteile gegen
Kondensat- und Reifbildung isoliert werden.
Verbindungen
Das Solesystem kann links, rechts, oben oder hinten an der Wärmepumpe
angeschlossen werden. Brechen Sie die entsprechende Durchführung an der
Seite aus, an der das Solesystem angeschlossen werden soll. Die Isolierung
an Innenseite der Verkleidung ist vorgestanzt, damit entsprechende Öffnung
für die Durchführung der Soleschläuche ausgeschnitten werden können.
Nachdem eine Öffnung hergestellt wurde, nehmen Sie die Installation wie
folgt vor:
1.
Um die Schläuche zu schützen, befestigen Sie die Schutzkante
rund um die Öffnung in der Verkleidung. Passen Sie die Länge der
Schutzkante an die Öffnung an.
2.
Führen Sie die Schläuche durch die Öffnung in den seitlichen
Abdeckplatten und schließen Sie sie an. Versichern Sie sich, dass die
Isolierung den Soleanschluss vollständig abdeckt, um Reifbildung und
Kondensation zu vermeiden.
3.
Dann die Kollektoranlage gemäß Abschnitt „Schematische Darstellung
Sole-System" installieren.
Sie können den Vorlauf auch auf der einen Seite der Wärmepumpe und den
Rücklauf auf der anderen Seite anschließen. Maße und Abmessungen siehe
Abschnitt „Grundrisszeichnung". Die Leitung zwischen der Wärmepumpe
und dem Solekreislauf sollte einen Durchmesser von mindestens 28 mm
aufweisen.

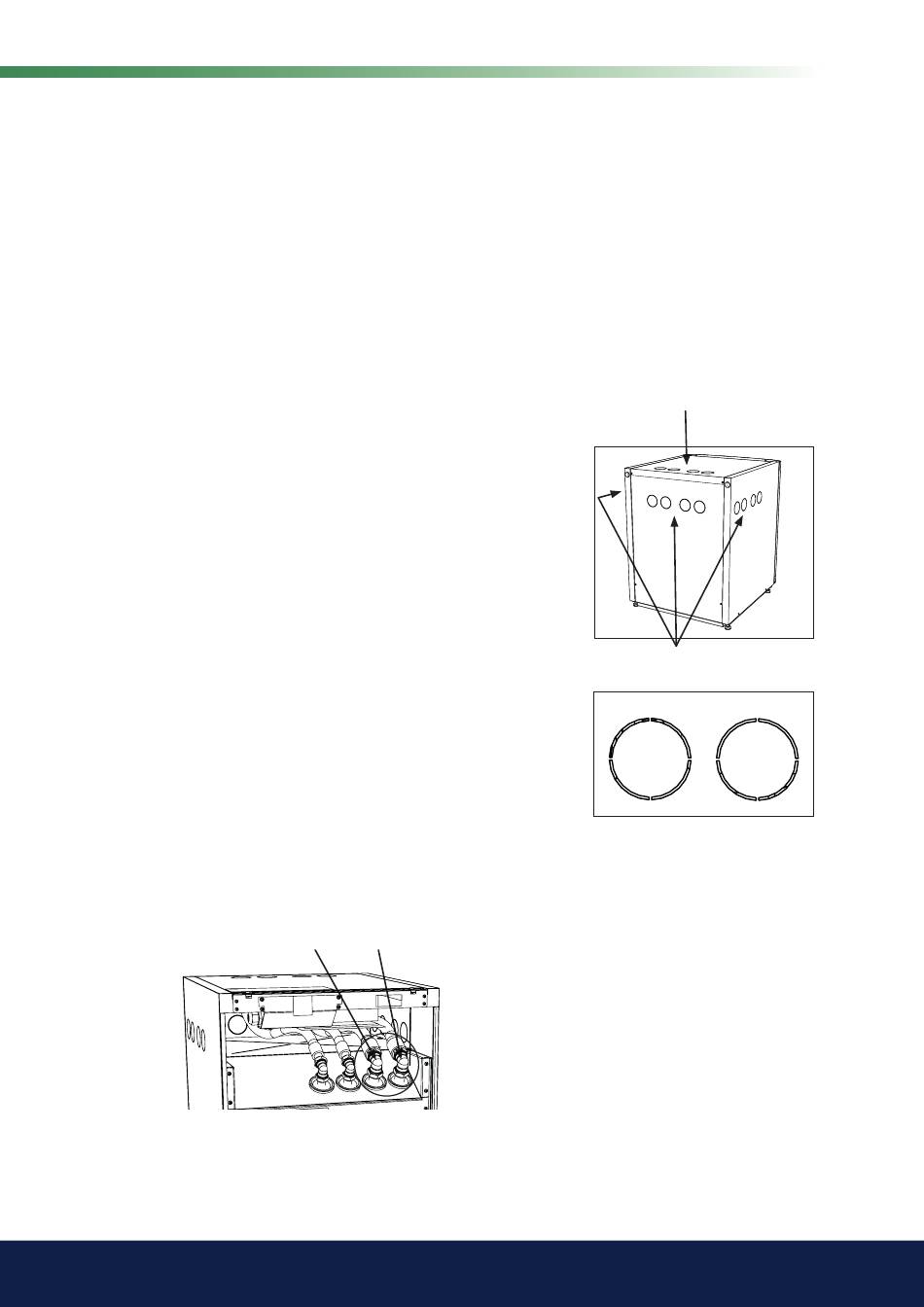

Sole Rücklauf
Sole Vorlauf
Mögliche Entnahmestellen,
Soleschläuche
Kantenstreifen (x2), im Lieferumfang
CTC EcoPart 400
17
