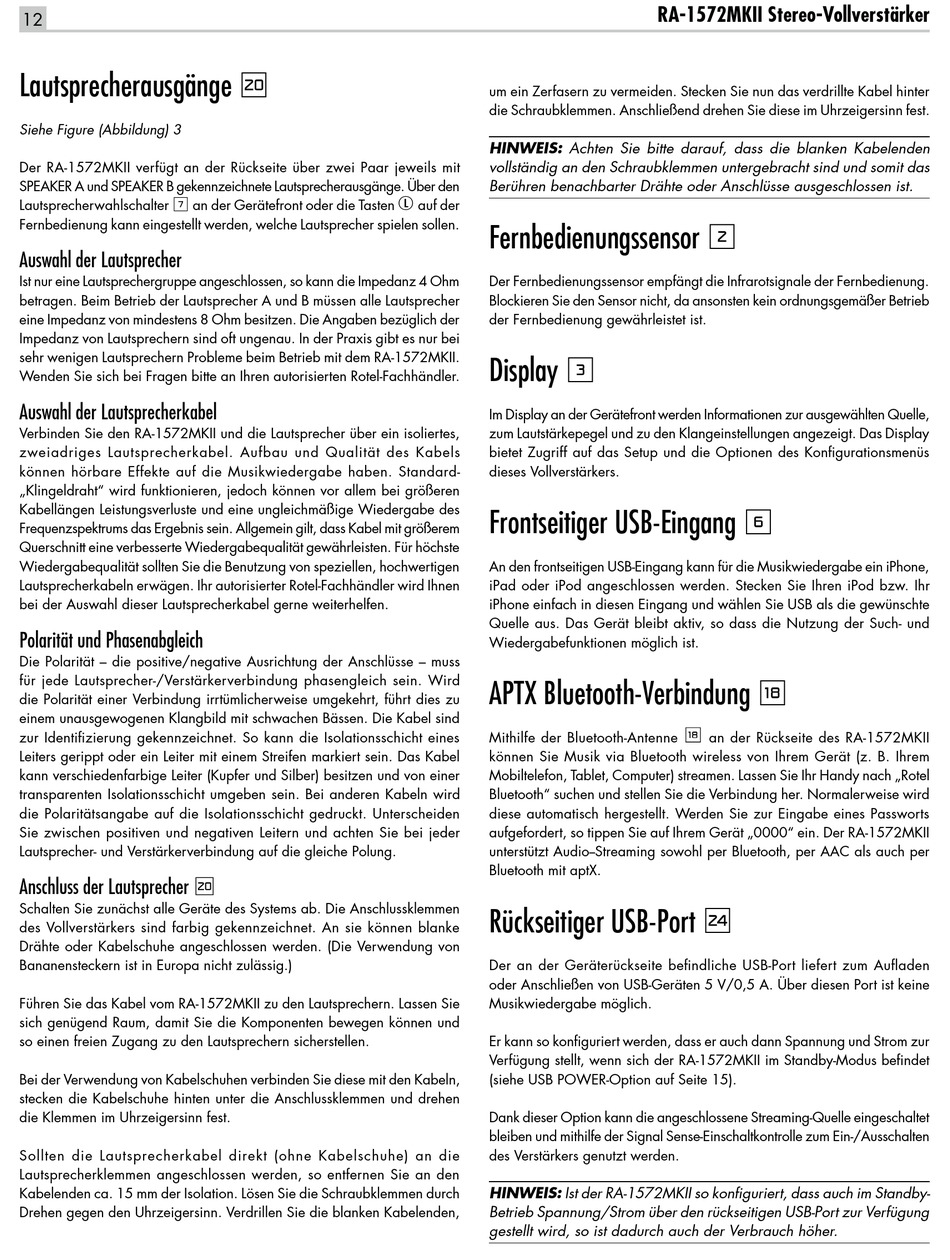

12
Lautsprecherausgänge i
Siehe Figure (Abbildung) 3
Der RA-1572MKII verfügt an der Rückseite über zwei Paar jeweils mit
SPEAKER A und SPEAKER B gekennzeichnete Lautsprecherausgänge. Über den
Laut sprecher wahlschalter
an der Gerätefront oder die Tasten
7
Fernbedienung kann eingestellt werden, welche Lautsprecher spielen sollen.
Auswahl der Lautsprecher
Ist nur eine Lautsprechergruppe angeschlossen, so kann die Impedanz 4 Ohm
betragen. Beim Betrieb der Lautsprecher A und B müssen alle Lautsprecher
eine Impedanz von mindestens 8 Ohm besitzen. Die Angaben bezüglich der
Impedanz von Lautsprechern sind oft ungenau. In der Praxis gibt es nur bei
sehr wenigen Lautsprechern Probleme beim Betrieb mit dem RA-1572MKII.
Wenden Sie sich bei Fragen bitte an Ihren autorisierten Rotel-Fachhändler.
Auswahl der Lautsprecherkabel
Verbinden Sie den RA-1572MKII und die Lautsprecher über ein isoliertes,
zweiadriges Lautsprecherkabel. Aufbau und Qualität des Kabels
können hörbare Effekte auf die Musikwiedergabe haben. Standard-
„Klingeldraht" wird funktionieren, jedoch können vor allem bei größeren
Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des
Frequenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit größerem
Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für höchste
Wiedergabequalität sollten Sie die Benutzung von speziellen, hochwertigen
Lautsprecherkabeln erwägen. Ihr autorisierter Rotel-Fachhändler wird Ihnen
bei der Auswahl dieser Lautsprecherkabel gerne weiterhelfen.
Polarität und Phasenabgleich
Die Polarität – die positive/negative Ausrichtung der Anschlüsse – muss
für jede Lautsprecher-/Verstärkerverbindung phasengleich sein. Wird
die Polarität einer Verbindung irrtümlicherweise umgekehrt, führt dies zu
einem unausgewogenen Klangbild mit schwachen Bässen. Die Kabel sind
zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines
Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel
kann verschiedenfarbige Leiter (Kupfer und Silber) besitzen und von einer
transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird
die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterscheiden
Sie zwischen positiven und negativen Leitern und achten Sie bei jeder
Lautsprecher- und Verstärkerverbindung auf die gleiche Polung.
Anschluss der Lautsprecher
i
Schalten Sie zunächst alle Geräte des Systems ab. Die Anschlussklemmen
des Vollverstärkers sind farbig gekennzeichnet. An sie können blanke
Drähte oder Kabelschuhe angeschlossen werden. (Die Verwendung von
Bananensteckern ist in Europa nicht zulässig.)
Führen Sie das Kabel vom RA-1572MKII zu den Lautsprechern. Lassen Sie
sich genügend Raum, damit Sie die Komponenten bewegen können und
so einen freien Zugang zu den Lautsprechern sicherstellen.
Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln,
stecken die Kabelschuhe hinten unter die Anschlussklemmen und drehen
die Klemmen im Uhrzeigersinn fest.
Sollten die Lautsprecherkabel direkt (ohne Kabelschuhe) an die
Lautsprecherklemmen angeschlossen werden, so entfernen Sie an den
Kabelenden ca. 15 mm der Isolation. Lösen Sie die Schraubklemmen durch
Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden,
um ein Zerfasern zu vermeiden. Stecken Sie nun das verdrillte Kabel hinter
die Schraubklemmen. Anschließend drehen Sie diese im Uhrzeigersinn fest.
HINWEIS: Achten Sie bitte darauf, dass die blanken Kabelenden
vollständig an den Schraubklemmen untergebracht sind und somit das
Berühren benachbarter Drähte oder Anschlüsse ausgeschlossen ist.
L
auf der
Fernbedienungssensor 2
Der Fernbedienungssensor empfängt die Infrarotsignale der Fernbedienung.
Blockieren Sie den Sensor nicht, da ansonsten kein ordnungsgemäßer Betrieb
der Fernbedienung gewährleistet ist.
Display 3
Im Display an der Gerätefront werden Informationen zur ausgewählten Quelle,
zum Lautstärkepegel und zu den Klangeinstellungen angezeigt. Das Display
bietet Zugriff auf das Setup und die Optionen des Konfigurationsmenüs
dieses Vollverstärkers.
Frontseitiger USB‑Eingang 6
An den frontseitigen USB-Eingang kann für die Musikwiedergabe ein iPhone,
iPad oder iPod angeschlossen werden. Stecken Sie Ihren iPod bzw. Ihr
iPhone einfach in diesen Eingang und wählen Sie USB als die gewünschte
Quelle aus. Das Gerät bleibt aktiv, so dass die Nutzung der Such- und
Wiedergabefunktionen möglich ist.
APTX Bluetooth‑Verbindung y
Mithilfe der Bluetooth-Antenne
können Sie Musik via Bluetooth wireless von Ihrem Gerät (z. B. Ihrem
Mobiltelefon, Tablet, Computer) streamen. Lassen Sie Ihr Handy nach „Rotel
Bluetooth" suchen und stellen Sie die Verbindung her. Normalerweise wird
diese automatisch hergestellt. Werden Sie zur Eingabe eines Passworts
aufgefordert, so tippen Sie auf Ihrem Gerät „0000" ein. Der RA-1572MKII
unterstützt Audio--Streaming sowohl per Bluetooth, per AAC als auch per
Bluetooth mit aptX.
Rückseitiger USB‑Port ]
Der an der Geräterückseite befindliche USB-Port liefert zum Aufladen
oder Anschließen von USB-Geräten 5 V/0,5 A. Über diesen Port ist keine
Musikwiedergabe möglich.
Er kann so konfiguriert werden, dass er auch dann Spannung und Strom zur
Verfügung stellt, wenn sich der RA-1572MKII im Standby-Modus befindet
(siehe USB POWER-Option auf Seite 15).
Dank dieser Option kann die angeschlossene Streaming-Quelle eingeschaltet
bleiben und mithilfe der Signal Sense-Einschaltkontrolle zum Ein-/Ausschalten
des Verstärkers genutzt werden.
HINWEIS: Ist der RA-1572MKII so konfiguriert, dass auch im Standby-
Betrieb Spannung/Strom über den rückseitigen USB-Port zur Verfügung
gestellt wird, so ist dadurch auch der Verbrauch höher.
RA‑1572MKII Stereo‑Vollverstärker
y
an der Rückseite des RA-1572MKII
