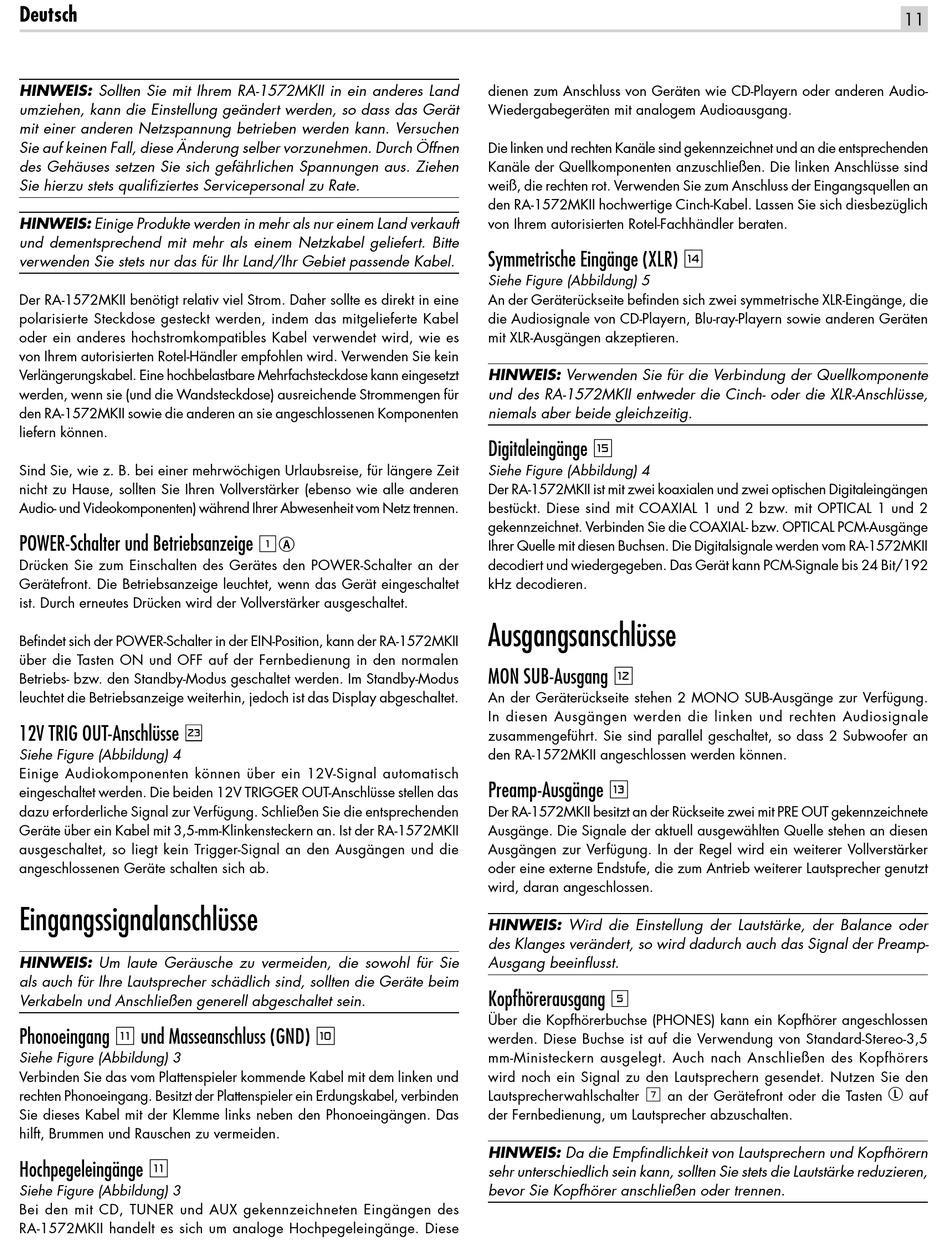

Deutsch
HINWEIS: Sollten Sie mit Ihrem RA-1572MKII in ein anderes Land
umziehen, kann die Einstellung geändert werden, so dass das Gerät
mit einer anderen Netzspannung betrieben werden kann. Versuchen
Sie auf keinen Fall, diese Änderung selber vorzunehmen. Durch Öffnen
des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen
Sie hierzu stets qualifiziertes Servicepersonal zu Rate.
HINWEIS: Einige Produkte werden in mehr als nur einem Land verkauft
und dementsprechend mit mehr als einem Netzkabel geliefert. Bitte
verwenden Sie stets nur das für Ihr Land/Ihr Gebiet passende Kabel.
Der RA-1572MKII benötigt relativ viel Strom. Daher sollte es direkt in eine
polarisierte Steckdose gesteckt werden, indem das mitgelieferte Kabel
oder ein anderes hochstromkompatibles Kabel verwendet wird, wie es
von Ihrem autorisierten Rotel-Händler empfohlen wird. Verwenden Sie kein
Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt
werden, wenn sie (und die Wandsteckdose) ausreichende Strommengen für
den RA-1572MKII sowie die anderen an sie angeschlossenen Komponenten
liefern können.
Sind Sie, wie z. B. bei einer mehrwöchigen Urlaubsreise, für längere Zeit
nicht zu Hause, sollten Sie Ihren Vollverstärker (ebenso wie alle anderen
Audio- und Videokomponenten) während Ihrer Abwesenheit vom Netz trennen.
POWER‑Schalter und Betriebsanzeige 1A
Drücken Sie zum Einschalten des Gerätes den POWER-Schalter an der
Gerätefront. Die Betriebsanzeige leuchtet, wenn das Gerät eingeschaltet
ist. Durch erneutes Drücken wird der Vollverstärker ausgeschaltet.
Befindet sich der POWER-Schalter in der EIN-Position, kann der RA-1572MKII
über die Tasten ON und OFF auf der Fernbedienung in den normalen
Betriebs- bzw. den Standby-Modus geschaltet werden. Im Standby-Modus
leuchtet die Betriebsanzeige weiterhin, jedoch ist das Display abgeschaltet.
12V TRIG OUT‑Anschlüsse [
Siehe Figure (Abbildung) 4
Einige Audiokomponenten können über ein 12V-Signal automatisch
eingeschaltet werden. Die beiden 12V TRIGGER OUT-Anschlüsse stellen das
dazu erforderliche Signal zur Verfügung. Schließen Sie die entsprechenden
Geräte über ein Kabel mit 3,5-mm-Klinkensteckern an. Ist der RA-1572MKII
ausgeschaltet, so liegt kein Trigger-Signal an den Ausgängen und die
angeschlossenen Geräte schalten sich ab.
Eingangssignalanschlüsse
HINWEIS: Um laute Geräusche zu vermeiden, die sowohl für Sie
als auch für Ihre Lautsprecher schädlich sind, sollten die Geräte beim
Verkabeln und Anschließen generell abgeschaltet sein.
Phonoeingang
und Masseanschluss (GND)
-
Siehe Figure (Abbildung) 3
Verbinden Sie das vom Plattenspieler kommende Kabel mit dem linken und
rechten Phonoeingang. Besitzt der Plattenspieler ein Erdungskabel, verbinden
Sie dieses Kabel mit der Klemme links neben den Phonoeingängen. Das
hilft, Brummen und Rauschen zu vermeiden.
Hochpegeleingänge
-
Siehe Figure (Abbildung) 3
Bei den mit CD, TUNER und AUX gekennzeichneten Eingängen des
RA-1572MKII handelt es sich um analoge Hochpegeleingänge. Diese
dienen zum Anschluss von Geräten wie CD-Playern oder anderen Audio-
Wiedergabegeräten mit analogem Audioausgang.
Die linken und rechten Kanäle sind gekennzeichnet und an die entsprechenden
Kanäle der Quellkomponenten anzuschließen. Die linken Anschlüsse sind
weiß, die rechten rot. Verwenden Sie zum Anschluss der Eingangsquellen an
den RA-1572MKII hochwertige Cinch-Kabel. Lassen Sie sich diesbezüglich
von Ihrem autorisierten Rotel-Fachhändler beraten.
Symmetrische Eingänge (XLR)
Siehe Figure (Abbildung) 5
An der Geräterückseite befinden sich zwei symmetrische XLR-Eingänge, die
die Audiosignale von CD-Playern, Blu-ray-Playern sowie anderen Geräten
mit XLR-Ausgängen akzeptieren.
HINWEIS: Verwenden Sie für die Verbindung der Quellkomponente
und des RA-1572MKII entweder die Cinch- oder die XLR-Anschlüsse,
niemals aber beide gleichzeitig.
Digitaleingänge
Siehe Figure (Abbildung) 4
Der RA-1572MKII ist mit zwei koaxialen und zwei optischen Digitaleingängen
bestückt. Diese sind mit COAXIAL 1 und 2 bzw. mit OPTICAL 1 und 2
gekennzeichnet. Verbinden Sie die COAXIAL- bzw. OPTICAL PCM-Ausgänge
Ihrer Quelle mit diesen Buchsen. Die Digitalsignale werden vom RA-1572MKII
decodiert und wiedergegeben. Das Gerät kann PCM-Signale bis 24 Bit/192
kHz decodieren.
Ausgangsanschlüsse
MON SUB‑Ausgang
An der Geräterückseite stehen 2 MONO SUB-Ausgänge zur Verfügung.
In diesen Ausgängen werden die linken und rechten Audiosignale
zusammengeführt. Sie sind parallel geschaltet, so dass 2 Subwoofer an
den RA-1572MKII angeschlossen werden können.
Preamp‑Ausgänge
Der RA-1572MKII besitzt an der Rückseite zwei mit PRE OUT gekennzeichnete
Ausgänge. Die Signale der aktuell ausgewählten Quelle stehen an diesen
Ausgängen zur Verfügung. In der Regel wird ein weiterer Vollverstärker
oder eine externe Endstufe, die zum Antrieb weiterer Lautsprecher genutzt
wird, daran angeschlossen.
HINWEIS: Wird die Einstellung der Lautstärke, der Balance oder
des Klanges verändert, so wird dadurch auch das Signal der Preamp-
Ausgang beeinflusst.
Kopfhörerausgang 5
Über die Kopfhörerbuchse (PHONES) kann ein Kopfhörer angeschlossen
0
werden. Diese Buchse ist auf die Verwendung von Standard-Stereo-3,5
mm-Ministeckern ausgelegt. Auch nach Anschließen des Kopfhörers
wird noch ein Signal zu den Lautsprechern gesendet. Nutzen Sie den
Lautsprecherwahlschalter
der Fernbedienung, um Lautsprecher abzuschalten.
HINWEIS: Da die Empfindlichkeit von Lautsprechern und Kopfhörern
sehr unterschiedlich sein kann, sollten Sie stets die Lautstärke reduzieren,
bevor Sie Kopfhörer anschließen oder trennen.
w
e
=
q
an der Gerätefront oder die Tasten
7
11
L
auf
