MM992-2VD Produkteigenschaften
Anschlussmöglichkeiten
Das Medienmodul MM992-2VD verfügt über:
● 2 x 10/100/1000 Mbit/s, RJ45-Ports elektrisch mit Haltekragen
● Zusätzliche Zweidrahtübertragungsfunktion (Variable Distance) zum Aufbau von
Ethernetverbindungen auch über nicht ethernetkonforme Leitungen. Überbrückbare
Entfernung, abhängig von der Leitungsqualität.

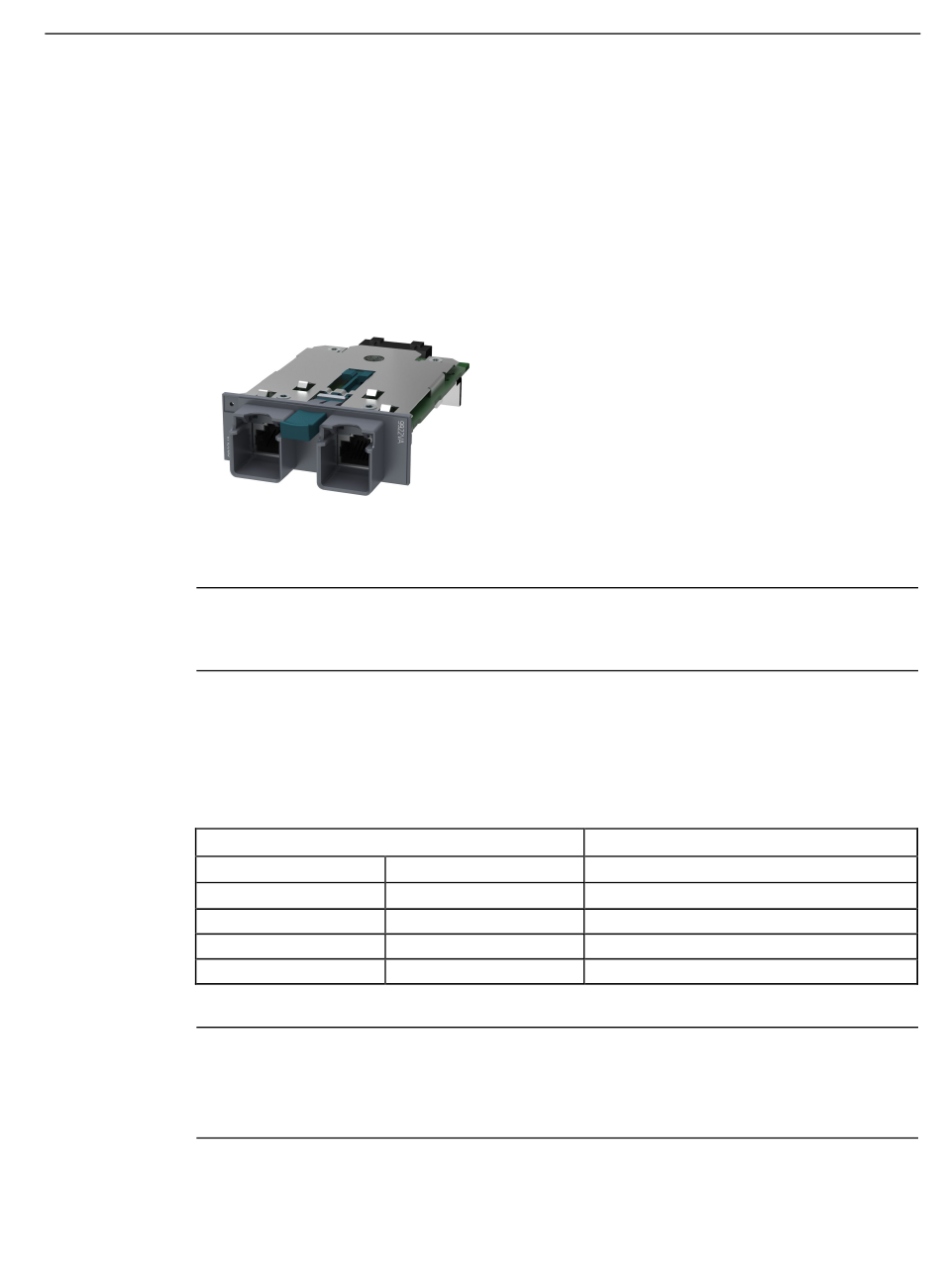

Bild 3-10
[Geräte-Beschriftung in eckigen Klammern]
Hinweis
Für den Anschluss an elektrische Netzwerke beachten Sie die Hinweise im Anhang A.1 und
A.2.
Pinbelegung für den RJ45-Anschlussstecker eines PROFIBUS-Kabels
Wenn Sie ein PROFIBUS-Kabel zusammen mit IE FC RJ45 Plug 4x2 einsetzen, beachten
Sie Folgendes:
R J45-Anschlussstecker
Pi n-Belegung
1
2
3
6
Hinweis
E insetzen von PROFIBUS Standard Cable GP
Wenn Sie das PROFIBUS Standard Cable GP einsetzen, müssen die Adern vor Einführen in
den FC-Stecker abisoliert werden.
SCALANCE MM900
Kompaktbetriebsanleitung, 10/2017, A5E02630805-14
MM992-2VD [9922VA]
Fa rbe
Gelb
Orange
Weiß
Blau
3.4 Produkteigenschaften
PR OFIBUS-Kabel
Ad ernfarbe
Grün
Rot
--
--
Beschreibung
