2.
Bedienung
2.
Bedienung
Das InfoWIN Touch bzw. Masterbedienung Touch Display ist ein zentrales Anzeige- und Bediengerät mit Touch Bedienung
für den Heizkessel, Pufferspeicher, Heizkreise usw.
Hinweis!
Mit dem InfoWIN Touch bzw. Masterbedienung Touch Display können die MES INFINITY Funktionsmodule
oder auch die MES
daher auch die Montage ist anders. In dieser Anleitung wird nur auf das MES INFINITY Funktionsmodul
Pufferladung/Brenner näher eingegangen.
Die Grundfunktionen des InfoWIN Touch bzw. Masterbedienung Touch werden in einer eigenen Anleitung ausführlich be-
schrieben. Diese Anleitung beschreibt nur die Funktionen und Bedienung für das Funktionsmodul Pufferladung/Um-
schaltung.
2.1

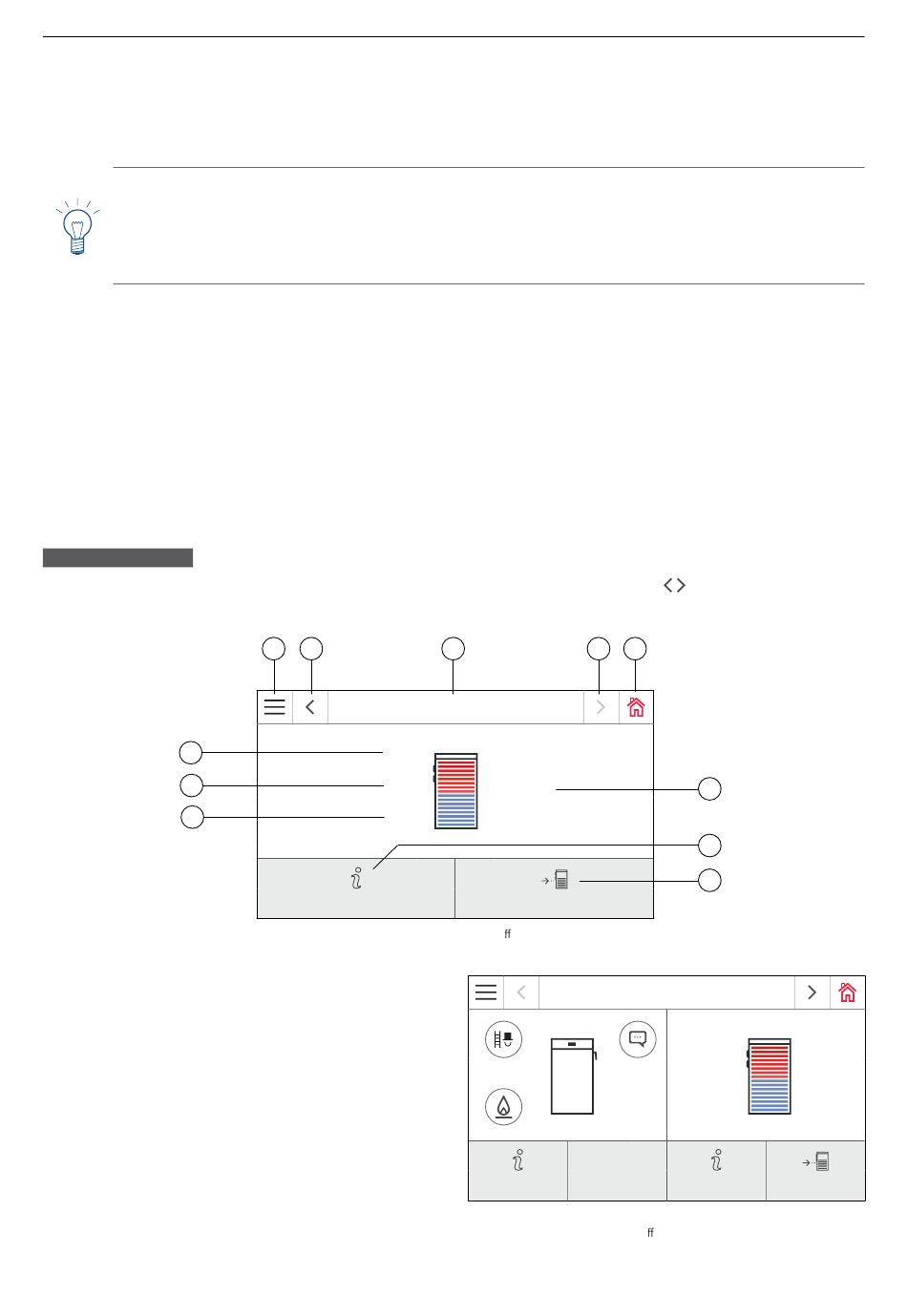

Homescreen (Titelbild)
Jeder Heizkessel und jedes Funktionsmodul bzw. jeder Heizkreis hat einen eigenen Homescreen (Titelbild). Beim Ein-
schalten wird immer der Homescreen des Heizkessels angezeigt. Dieser kann als Fullscreen (Fig. 3) oder Splitscreen
(Fig. 4) dargestellt werden. Beim Splitscreen wird zusätzlich auch der Homescreen des Funktionsmodul Pufferladung
angezeigt. Ein Splitscreen mit anderen Funktionsmodulen bzw. Heizkreisen ist nicht möglich.
Einstellung Fullscreen oder Splitscreen siehe eigene Anleitung InfoWIN Touch bzw. Masterbedienung Touch in
→ „Homescreen".
Grundeinstellungen
Der Wechsel auf einen anderen Homescreen (Fig. 3) erfolgt durch Drücken auf die Tasten
10
9
8
1 ........... Menü-Taste (siehe Pkt. 2.1.1)
2 ........... weiter-Taste, wechseln zwischen Kessel und Funktionsmodulen
3 ........... Funktionsbezeichnung (siehe Pkt. 2.1.2)
4 .......... Home-Taste, es wird zum Homescreen des Kessels gewechselt
5 ........... Info-Taste, (siehe Pkt. 2.4)
6 .......... Anzeige für Puffer „wird geladen" bzw. „wird entladen" (beim
PLUS
MES
Modul WVF+ wird auch noch „Relaistest" angezeigt,
wenn der Betriebswahlschalter auf Relaistest steht)
7 ........... Pufferbeladegrad [%]
8 .......... Puffertemperatur „unten" – TPU
9 .......... Puffertemperatur „mitte" – TPM
10 ........ Puffertemperatur „oben" – TPO
PLUS
Module (z.B. WVF+) bedient werden. Die Bedienung ist gleich, nur die Bauform und
1
2
Pufferladung/Umschaltung
65 °C
55 °C
30 °C
Infoebene
Fig. 3
Homescreen des Funktionsmodul Pu erladung/Umschaltung
3
2
50 %
wird geladen
75 °C
Modulation
Infoebene
Fig. 4
Splitscreen mit den Homescreens von Heizkessel (z.B. LogWIN)
und Funktionsmodul Pu erladung/Umschaltung
6
oder durch „Wischen" .
4
7
5
6
LogWIN
50 %
Infoebene
wird geladen
