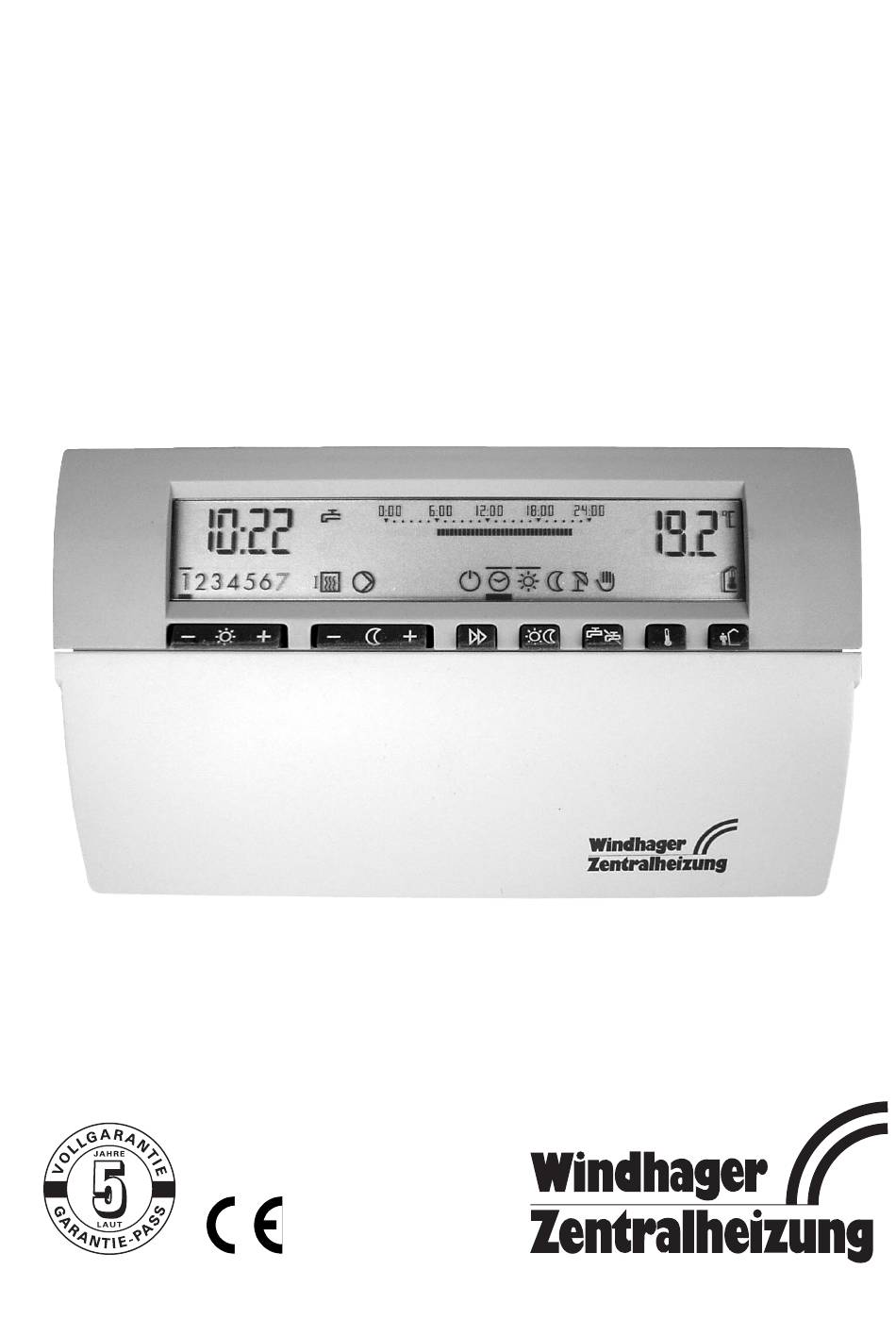

- Seite 1 Installations- und Bedienungsanleitung Digital - Bedienmodul FB 5210 02/01 023482/01...
- Seite 2 Bedienungsanleitung Bedienmodul FB 5210 Sehr geehrter Leser, sehr geehrte Leserin Dieses Bedienmodul ist ein modernes Gerät mit Einstell- und Abfragemöglichkei- ten zum angeschlossenen Heizkreismodul. Alle Einstellvorgänge beeinflussen die am Heizkreismodul bestehenden Einstel- lungen für den betreffenden Heizkreis. Die für Sie bestimmten Informationen zur Bedienung des Bedienmodules sind im vorderen Teil dieser Anleitung zu finden.
- Seite 3 Bedienungsanleitung Bedienmodul FB 5210 Inhaltsverzeichnis Sicherheitsvorschriften ........5 Ihr Bedienmodul .
- Seite 4 Bedienungsanleitung Bedienmodul FB 5210 Die Heizungsregelung arbeitet nicht wie erwartet ....25 Prüfung der Reglerfunktion ........25 6.1.1...
- Seite 5 Bedienungsanleitung Bedienmodul FB 5210 Sicherheitsvorschriften Bestimmungsgemässe Verwendung Das vorliegende Bedienmodul ist ein modernes, elektronisches Gerät. Das Bedienmodul entspricht folgenden EU-Richtlinien: • 73/23/EWG "Niederspannungsrichtlinie" • 89/336/EWG "EMV-Richtlinie", einschliesslich Änderungsrichtlinie 92/31/EWG Das Bedienmodul ist für den Einsatz zusammen mit einem Heizkreismodul ent- sprechend den Spezifikationen des Herstellers bestimmt.
- Seite 6 Bedienungsanleitung Bedienmodul FB 5210 Ihr Bedienmodul Was kann die Fernbedienung Richtig programmiert stellt das Bedienmodul im Zusammenwirken mit einem ent- sprechenden Heizkreismodul sicher, dass während den programmierten Zeiten auf die gewünschten Temperaturen geheizt wird. Das Bedienmodul steht laufend im Datenaustausch mit dem Heizkreismodul. Än- derungen an einem der beiden Geräte sind somit nach kurzer Zeit wirksam.
- Seite 7 Bedienungsanleitung Bedienmodul FB 5210 Tasten der 1. Bedienebene Gewünschte Raumtemperatur für Heizbetrieb Gewünschte Raumtemperatur für Absenkbetrieb Betriebsartenwahltaste Partytaste für Heizbetrieb Warmwasserfreigabetaste Temperaturen abfragen Ferienprogramm Tasten der 2. Bedienebene (nach Öffnen der Abdeckung zugänglich) Uhrzeit einstellen Programmiertaste für Heiz-/Absenkbetriebszeiten Programmiertaste für Warmwasserbetriebszeiten Gewünschte Warmwassertemperatur...
- Seite 8 Bedienungsanleitung Bedienmodul FB 5210 Einstellungen (Benutzerbereich) Raumtemperaturen einstellen 3.1.1 Normaltemperatur 1. Einmal auf Taste drük- ken. • In der Anzeige erscheint rechts die eingestellte Raumsolltempe- ratur. 2. Durch Drücken auf die "–" bzw. "+" Seite der Taste eine tiefere bzw. höhere Temperatur einstellen.
- Seite 9 Bedienungsanleitung Bedienmodul FB 5210 Angezeigte Raumtemperatur an gemessene anpassen Es ist möglich, dass die vom Bedienmodul angezeigte Raumtemperatur von der (mit einem Raumthermometer) gemessenen abweicht. 1. Taste gedrückt halten, bis der Raumtemperatur-Istwert angezeigt wird (siehe auch "Temperaturen abfragen, Anzeige der Regler- ausgänge"...
- Seite 10 Bedienungsanleitung Bedienmodul FB 5210 Betriebsart wählen Die gewählte Betriebsart wird durch einen dicken Balken unterhalb und einen dün- nen Balken oberhalb des Symbols angezeigt. Beispiel für aktivierten Automatikbetrieb: Symbol Funktion Einstellempfehlung für Heizen und Warmwasser "AUS", Heizung "AUS" Frostschutz aktiv Heizen und Warmwasser gemäss...
- Seite 11 Bedienungsanleitung Bedienmodul FB 5210 "Partyfunktion" einschalten Mit der "Partyfunktion" wird der momentane, durch das Zeitprogramm vorgegebe- ne Betrieb verändert; es wird von Absenk- auf normalen Heizbetrieb umgeschaltet bzw. umgekehrt. Diese Änderung bleibt bis zum nächsten entgegengesetzten Schaltbefehl des Zeitprogramms wirksam. Die Partyfunktion kann auch manuell wieder ausgeschaltet werden.
- Seite 12 Bedienungsanleitung Bedienmodul FB 5210 Warmwassertemperatur einstellen Wenn die Warmwasserbereitung vom Heizungsregler kontrolliert wird, kann die Warmwassertemperatur eingestellt werden. Änderungen der Warmwassertemperatur sollten nur nach Rück- sprache mit dem Fachpersonal vorgenommen werden! 1. Abdeckung öffnen und einmal auf Taste drücken. •...
- Seite 13 Bedienungsanleitung Bedienmodul FB 5210 3.7.1 Sommer-/Winterzeit umstellen Das Umstellen der Uhrzeit funktioniert wie im vorigen Kapitel beschrieben. Dabei die Uhr zum Umschalten • von Sommer- auf Winterzeit: 1 Stunde zurückstellen ("–" Seite der Taste drücken) • von Winter- auf Sommerzeit: 1 Stunde vorstellen ("+"...
- Seite 14 Bedienungsanleitung Bedienmodul FB 5210 2. Durch wiederholtes Drücken der Taste die gewünschte Anzahl Ferien- tage (inkl. dem heutigen Tag) einstellen; es können maximal 29 Ferientage eingestellt werden. Anhaltendes Drücken beschleunigt die Einstellungsge- schwindigkeit. • Wurden versehentlich zu viele Ferientage eingestellt, die Taste wei- ter drücken.
- Seite 15 Bedienungsanleitung Bedienmodul FB 5210 Sollwerte abfragen Taste dauernd drücken. Das Bedi- enmodul zeigt nacheinander die gemesse- nen Temperaturwerte an. Wenn alle Messwerte durchlaufen sind, er- scheinen zusätzlich, jedoch anstelle des Grundbildes, die Sollwerte in der Anzeige Taste loslassen. Durch einzelnen Tastendruck gelangen die Soll- und die Istwerte (Messwerte) zur Anzeige.
- Seite 16 Bedienungsanleitung Bedienmodul FB 5210 Automatikprogramme Wissenswertes über Automatikprogramme Mit Automatikprogrammen können Sie Ihre Heizungsanlage (für Raumheizung und Warmwasserbereitung getrennt) Ihren Bedürfnissen entsprechend steuern. In einem Automatikprogramm sind die Zeiten festgelegt, während denen die Raum- bzw. die Wassertemperatur der Solltemperatur entsprechen soll. In den restlichen Zeiten gilt die Absenktemperatur, bzw.
- Seite 17 Bedienungsanleitung Bedienmodul FB 5210 Die Standardprogramme P1 = Programm 1, Wohnhaus Normalprogramm Tagesblöcke Raumheizung Warmwasser Wochentag Markierte Tage Heizbetrieb Absenkbetrieb freigegeben gesperrt Mo-Fr 06.00 22.00 05.00 22.00 Sa-So 07.00 23.00 06.00 23.00 P2 = Programm 2, Wohnhaus Komfortprogramm Tagesblöcke Raumheizung...
- Seite 18 Bedienungsanleitung Bedienmodul FB 5210 Wählen und Anpassen der Automatikprogramme Wenn eines der oben beschriebenen Standardprogramme Ihren Bedürfnissen entspricht, können Sie es auswählen und unverändert übernehmen, siehe "Stan- dardprogramm wählen" ab Seite 18. Für Raumheizung und Warmwasserberei- tung können jeweils eigene Standardprogramme gewählt und unabhängig voneinander verändert werden.
- Seite 19 Bedienungsanleitung Bedienmodul FB 5210 4. Wollen Sie ein Standardprogramm für die Raumheizung wählen, drük- ken Sie die Taste , sobald die gewünschte Programmnummer angezeigt wird (im Beispiel rechts das Standardprogramm 3 für Hei- zen). Wollen Sie ein Standardprogramm für Warmwasser wählen, drücken...
- Seite 20 Bedienungsanleitung Bedienmodul FB 5210 Auf dem Zeitbalken sind die Heizperi- oden durch dunkle Segmente markiert. Sie können die Heiz- Heizperioden zeiten beliebig än- dern, indem Sie dunkle Segmente hinzufügen bzw. löschen. Das Anpassen eines Automatikprogramms wird im folgenden anhand der Raum- heizung gezeigt.
- Seite 21 Bedienungsanleitung Bedienmodul FB 5210 Die kleinste programmierbare Zeitdauer für Heizbetrieb oder Absenkbetrieb ist 1 Stunde. Sie lässt sich in Schritten von 15 Minuten verlängern. 4. Um zu einem anderen Wochentag bzw. Tagesblock zu wechseln, drük- ken Sie die Taste ein- bzw.
- Seite 22 Bedienungsanleitung Bedienmodul FB 5210 Einstellbeispiele 5.5.1 Sie möchten ein anderes Standardprogramm wählen Beispiel: Für die Raumheizung möchten Sie Programm Nr. 3 wählen. 1. Taste so oft drücken, bis fol- gende Anzeige erscheint: 2. Taste einmal drücken. • Das Programm 3 wird damit als aktuelles Programm für die Raum-...
- Seite 23 Bedienungsanleitung Bedienmodul FB 5210 2. Drücken Sie die Taste 2mal. • Die Einstellungen für den Sams- tag werden angezeigt. Die Zeit- marke und die Anzeige der Uhrzeit stehen am Beginn der ersten Heizperiode. 3. Die Zeitmarke mit Taste ("-" Seite 6mal drücken) auf dem Zeit- balken auf 5.30 Uhr verschieben.
- Seite 24 Bedienungsanleitung Bedienmodul FB 5210 Individuelles Automatikprogramm (mit Tabelle) Sie möchten ein vollständig an Ihre Bedürfnisse angepasstes Programm ein- geben. 1. Notieren Sie sich zuerst Ihr individuelles Zeitprogramm in der nachfolgenden Tabelle. Tagesblöcke Raumheizung Warmwasser Wochentag Heizbetrieb Absenkbetrieb freigegeben gesperrt 2. Vergleichen Sie Ihr Wunschprogramm mit den 4 Standardprogrammen auf Seite 17.
- Seite 25 Bedienungsanleitung Bedienmodul FB 5210 Die Heizungsregelung arbeitet nicht wie erwartet Führen die Einstellungen nicht zur erwünschten Behaglichkeit, prüfen Sie, ob • das Automatikprogramm richtig programmiert ist (siehe ab Seite 16), • die Temperatur richtig eingestellt ist (siehe ab Seite 8), •...
- Seite 26 Bedienungsanleitung Bedienmodul FB 5210 6.1.1 Prüfung des Reglers Um sicherzustellen, dass der Regler und die dazugehörende Einrichtung in funk- tionstüchtigem Zustand sind, kann am Modul nach dem Einschalten des Heizkes- sels nachstehende Abklärung durchgeführt werden: • Resettaste drücken Das Modul wird nun initialisiert.
- Seite 27 Bedienungsanleitung Bedienmodul FB 5210 Allgemeines Installationshinweise und Vorbereitung für die Inbetrieb- nahme Die Spannungsversorgung des Bedienmodules erfolgt über die Busleitung vom Heizkreismodul aus. Das Grundbild ist nach dem Anlegen der Spannung am Heizkessel und damit am Heizkreismodul in der Anzeige des Bedienmodules ersichtlich.
- Seite 28 Bedienungsanleitung Bedienmodul FB 5210 Montage- und Installationshinweise Wenn das Bedienmodul zur Raumtemperaturmessung verwendet wird (Raum- temperaturkompensation), müssen die Hinweise in den beiden folgenden Kapiteln beachtet werden. 10.1 Bestimmung des Referenzraumes • Im Referenzraum dürfen keine Fremdwärmequellen wie Kachelofen, Kaminofen usw... installiert sein.
- Seite 29 Bedienungsanleitung Bedienmodul FB 5210 10.4 Montage Das Bedienmodul ist mit einem Anschluss- und Montagesockel ausgerüstet. Um das Bedienmodul abzuziehen sind die seitlichen, verdeckt unter der Frontblende angeordneten Nocken mit den Fingern einzudrücken. Beachten Sie bei der Montage, dass die rückseitige Kabelöffnung oberhalb der Klemmstegs liegt und dass die Klemmennumerierung im Gehäuseboden normal...
- Seite 30 Bedienungsanleitung Bedienmodul FB 5210 10.5 Hinweise zur Verdrahtung Warnung: Achten Sie darauf, dass vor Beginn der Verdrahtungsarbei- ten alle Leitungen spannungsfrei sind. Vor dem Aufsetzen oder dem Abnehmen des Bedienmodules ist die Spannung auszuschalten. Be- rühren Sie die Drähte und die Anschlüsse des Bedienmodules nie.
- Seite 31 Bedienungsanleitung Bedienmodul FB 5210 10.6 Adressierung (Zuordnung) des Bedienmodules Das Bedienmodul ist durch Adressierung mit dem Programmierschalter (DIP- Switch) dem richtigen Heizkreis des Heizkreismodules zuzuordnen. Nur beim MES-Modul BUUL RT/UULLRT C1 erforderlich bzw. möglich. Die Programmschalter auf der Reglerrückseite sind entsprechend der vorgesehe- nen Funktion einzustellen.
