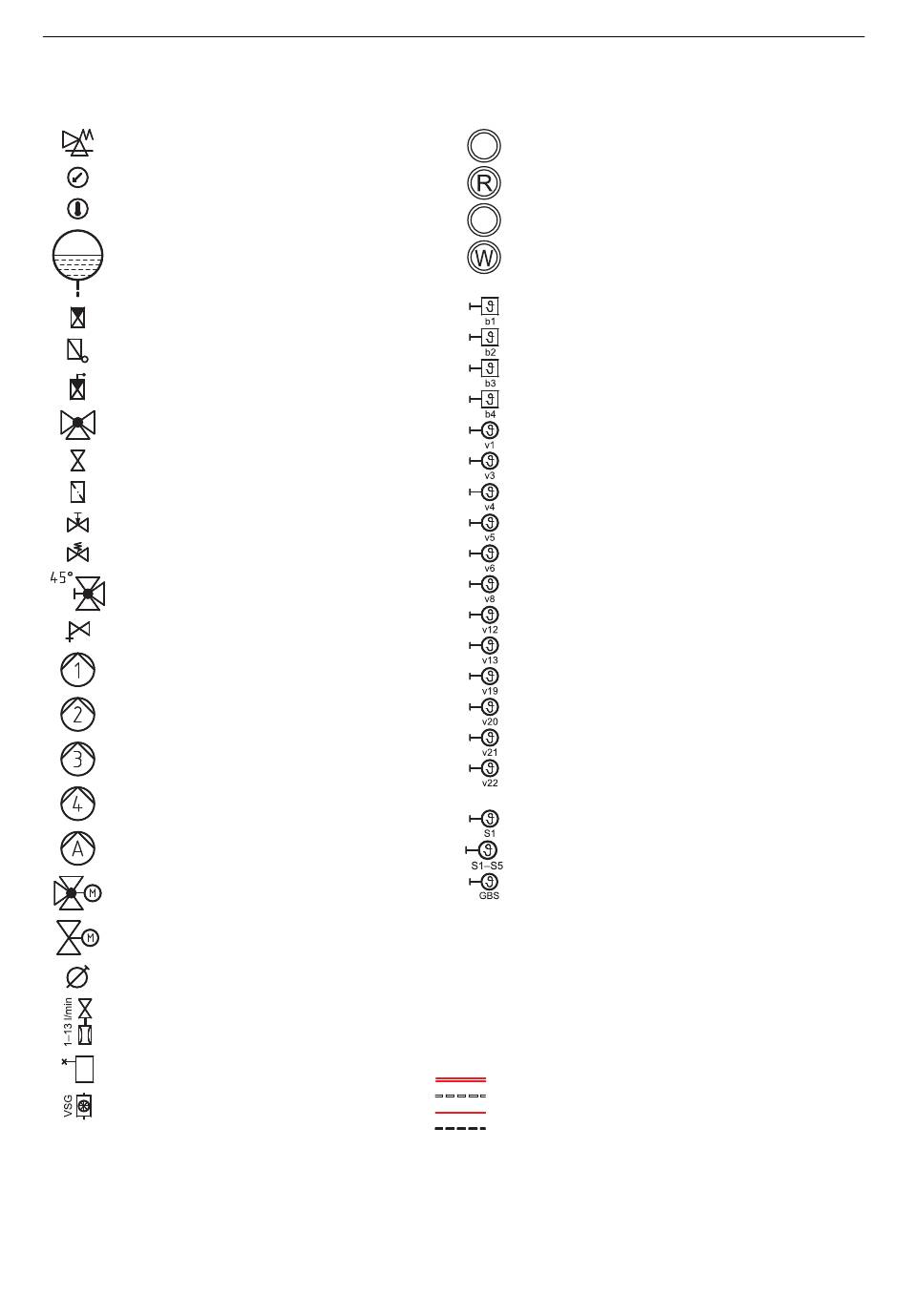

5.5.5 Legende für Hydrauliksysteme
....... Sicherheitsventil
........ Manometer (P)
........ Thermometer
.... Ausdehnungsgefäß
......... Rückschlagventil
........ Rückschlagklappe schwerkraftgängig
......... Entlüftung
...... Handmischer
......... Absperrorgan
......... Schmutzfänger
........ Regulierventil
........ Überströmventil
.... Thermisches Ventil
........ Entleerung
...... Heizungspumpe
...... Boilerladepumpe
...... Kesselkreispumpe
...... Transferpumpe
...... A1, A2, A3 Solarpumpe/Ventil
..... Motormischer/Umschaltventil
..... Durchgangsventil mit Motor
........ Thermostatventil
....... Flowmeter mit Mengenbegrenzer
....... Airstop (permanente Entgasung)
....... Volumenstromgeber
Planungshinweise:
Installation nach gültigen Normen und Vorschriften ausführen.
Der Druckverlust der Verbindungsleitung vom Zentralverteiler zum Pufferspeicher darf max. 500 mmWs (50 mbar) betragen.
Der Druckverlust der Verbindungsleitung vom Zentralverteiler zum Gas-, Öl oder Pelletskessel darf max. 200 mmWs (20 mbar) betragen.
Bei Brennwertgeräte- und Pufferspeicher-Anlagen muss jeder Heizkreis auf die erforderliche Wassermenge einreguliert werden.
...... Wärmeverbraucher allgemein
...... Radiatoren-Heizkreis
F
...... Fußboden-Heizkreis
...... Warmwasserkreis (Boiler)
....... Boilerthermostat
....... Rauchgasthermostat
....... Minimalthermostat
....... Wächterthermostat
....... Außenfühler
....... Vorlauffühler
....... Kesselfühler
....... Boilerfühler
....... Speicherfühler
....... Fühler für Differenztemperatur Regelung
....... Pufferfühler oben
....... Pufferfühler unten
....... Pufferfühler mitte (TPM) oder Puffer 2 oben
....... Fühler Automatikkessel EIN (TPE)
....... Fühler Automatikkessel AUS (TPA)
....... Fühler Puffertransfer (TPT)
....... Sensor Solar Kollektoraustritt
...... Sensor Solar Boiler/Pufferspeicher
....... Sensor Solar Strahlung
VL......... Vorlauf
RL ........ Rücklauf
KV ........ Kesselvorlauf
KR ........ Kesselrücklauf
BV ........ Boilervorlauf
BR ........ Boilerrücklauf
HV ........ Heizungsvorlauf
HR ........ Heizungsrücklauf
VL
Verrohrung und Heizungsarmaturen bauseits
RL
VL Verrohrung und Heizungsarmaturen aus dem
RL Windhager Verkaufsprogramm
38
SB ........ Sicherheitsbatterie
SV ........ Solarvorlauf
SR ........ Solarrücklauf
KW ....... Kaltwasser
WW ...... Warmwasser
Z ........... Zirkulation
