5.5.1.1 Hydraulische Anordnung
Systemverteiler SYS 051
Holzvergaserkessel oder Festbrennstoffkessel
Pufferspeicher Serie oder Parallelladung
Systemverteiler 1-2 Heizkreise und 1 Boiler
Systemverteiler max. 40 kW
ϑ
-v1.1
LOGWIN premium
KV
ϑ
3)
SB -v4.1
SB
KR
Holzvergaserkessel LogWIN (bis 36 kW)
Festbrennstoffkessel z.B. FKX

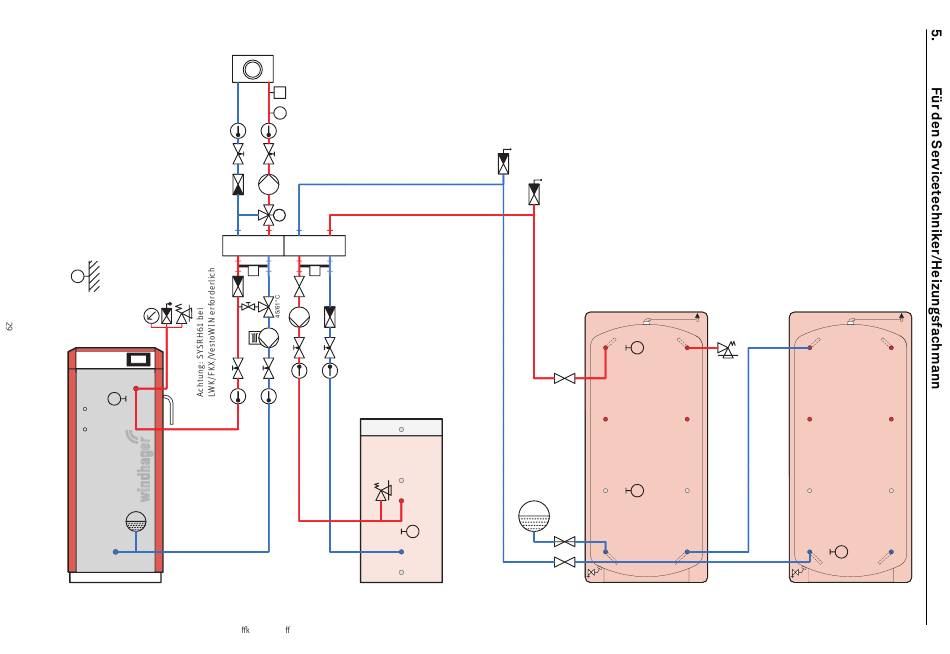

Fig. 44 Hydrauliksystem SYS 051: Festbrennsto essel, Pu erspeicher und Warmwasserspeicher
MR/MF
ϑ
-b4.1
ϑ
-v3.1
1
-P1.1
M
-H5.1
RL RL
VL VL
RL RL
VL VL
2
-P2.1
8
-P8.1
WW
z
BV
ϑ
-v5.1
BR
KW
Warmwasserspeicher
Unverbindlicher Hydraulikvorschlag
1)
bei Solar oder Elektro- Aufheizung Si-Ve erforderlich
2)
optional
3)
v4 für LogWIN nicht erforderlich
v1 ......... Außenfühler
v3 ........ Vorlauffühler (Anlegefühler)
v4 ........ Kesselfühler Festbrennstoffkessel
v5 ........ Boilerfühler
v12 ...... Pufferfühler „oben" (TPO)
v13 ...... Pufferfühler „unten" (TPU)
v19 ...... Pufferfühler „mitte" (TPM)
b4 ........ Wächterthermostat (für Fußbodenkreis)
a–e ....... Fühlerposition Pufferspeicher
Pufferspeicherverschaltung in Serie
1)
ϑ
a
-v12.1
b
c
ϑ
d 2)
-v19.1
e
Pufferspeicher
a
b
c
d
ϑ
e
-v13.1
Pufferspeicher
