Abus RM10 Bedienungsanleitung Seite 34

1
5
4
4 m
50 cm

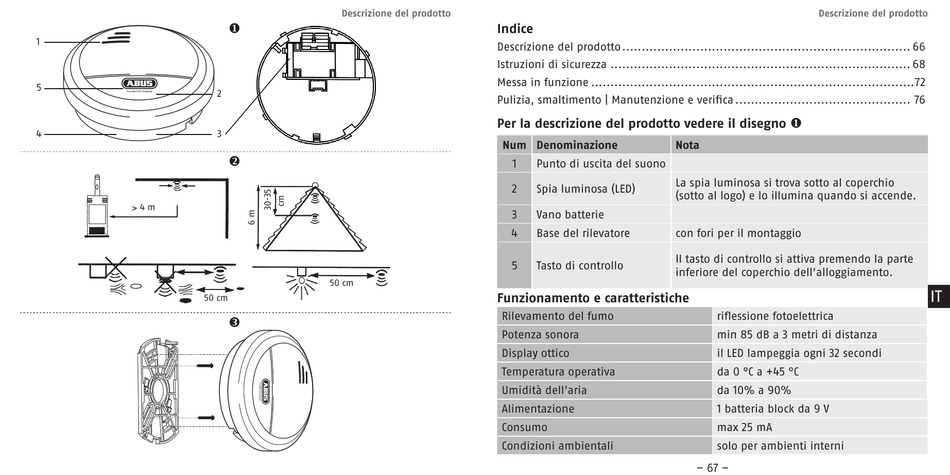

Descrizione del prodotto

2
3

50 cm

– 66 –
Indice
Descrizione del prodotto .......................................................................... 66
Istruzioni di sicurezza ............................................................................. 68
Messa in funzione ...................................................................................72
Pulizia, smaltimento | Manutenzione e verifica ............................................. 76
Per la descrizione del prodotto vedere il disegno 
Num Denominazione Nota
1 Punto di uscita del suono
La spia luminosa si trova sotto al coperchio
2 Spia luminosa (LED)
(sotto al logo) e lo illumina quando si accende.
3 Vano batterie
4 Base del rilevatore con fori per il montaggio
Il tasto di controllo si attiva premendo la parte
5 Tasto di controllo
inferiore del coperchio dell'alloggiamento.
Funzionamento e caratteristiche
Rilevamento del fumo
Potenza sonora
Display ottico
Temperatura operativa
Umidità dell'aria
Alimentazione
Consumo
Condizioni ambientali
Descrizione del prodotto
riflessione fotoelettrica
min 85 dB a 3 metri di distanza
il LED lampeggia ogni 32 secondi
da 0 °C a +45 °C
da 10% a 90%
1 batteria block da 9 V
max 25 mA
solo per ambienti interni
– 67 –
IT
