Abus RM10 Bedienungsanleitung Seite 2

1
5
4
4 m
50 cm

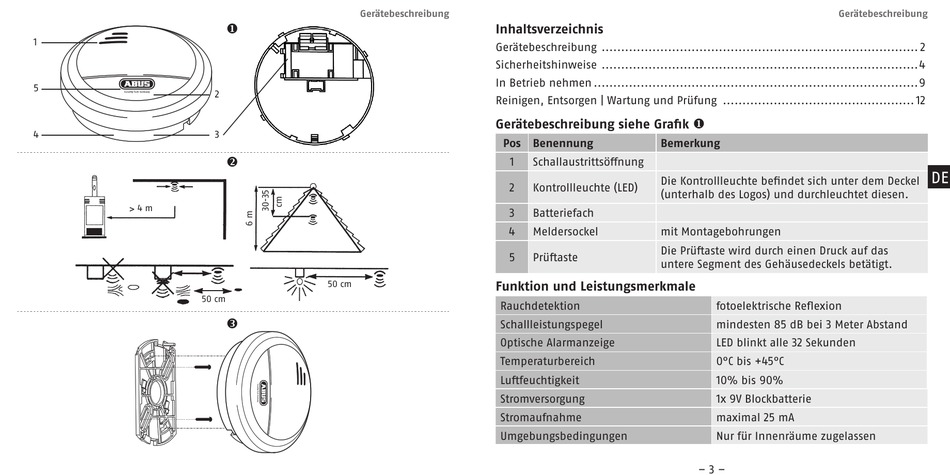

Gerätebeschreibung

2
3

50 cm

– 2 –
Inhaltsverzeichnis
Gerätebeschreibung ................................................................................. 2
Sicherheitshinweise .................................................................................4
In Betrieb nehmen ...................................................................................9
Reinigen, Entsorgen | Wartung und Prüfung ................................................. 12
Gerätebeschreibung siehe Grafik 
Pos Benennung Bemerkung
1 Schallaustrittsöffnung
Die Kontrollleuchte befindet sich unter dem Deckel
2 Kontrollleuchte (LED)
(unterhalb des Logos) und durchleuchtet diesen.
3 Batteriefach
4 Meldersockel mit Montagebohrungen
Die Prüftaste wird durch einen Druck auf das
5 Prüftaste
untere Segment des Gehäusedeckels betätigt.
Funktion und Leistungsmerkmale
Rauchdetektion
Schallleistungspegel
Optische Alarmanzeige
Temperaturbereich
Luftfeuchtigkeit
Stromversorgung
Stromaufnahme
Umgebungsbedingungen
Gerätebeschreibung
fotoelektrische Reflexion
mindesten 85 dB bei 3 Meter Abstand
LED blinkt alle 32 Sekunden
0°C bis +45°C
10% bis 90%
1x 9V Blockbatterie
maximal 25 mA
Nur für Innenräume zugelassen
– 3 –
DE
