Wenglor wintec P1PY1 Serie Betriebsanleitung Seite 22

Ersatzwerte (nur Stromausgang)
Der Sensor ist in der Lage über Ersatzwerte eine genauere Diagnose zu ermöglichen, ob das Analogsignal
einem gültigen Messwert innerhalb des Messbereichs entspricht.
Kein Signal: 21 mA
Steigende Kennlinie
Objekt außerhalb des Messbereichs nah: 3,5 mA
Objekt außerhalb des Messbereichs fern: 20,5 mA
Fallende Kennlinie
Objekt außerhalb des Messbereichs nah: 20,5 mA
Objekt außerhalb des Messbereichs fern: 3,5 mA
Die Funktion der Ersatzwerte kann über IO-Link deaktiviert werden.
Teach-in
Über die Teach-in Funktion kann der Analogausgang skaliert werden und die min./max. Werte gemessenen
Distanzen zugewiesen werden. In der Voreinstellung entspricht 4 mA/0 V dem minimalen Messbereich und
20 mA/10 V dem maximalen Messbereich.
O
4 mA 20 mA
O
4 mA 20 mA
HINWEIS!
Je nachdem, ob der kleinere Distanzwert 4 mA/0 V oder 20 mA/10 V zugewiesen wird,
ergibt sich entweder eine steigende oder eine fallende Analogkennlinie.
Wird ohne Objekt geteacht bzw. ist ein Objekt zu weit vom Sensor entfernt, wird der Ana-
logwert auf den maximalen Wert 20 mA/10 V gesetzt und die LED O blinkt mit 8 Hz. Wird
auf ein zu nahes Objekt geteacht, wird der Analogwert auf den minimalen Wert 4 mA/0 V
gesetzt und die LED O blinkt mit 8 Hz.
22

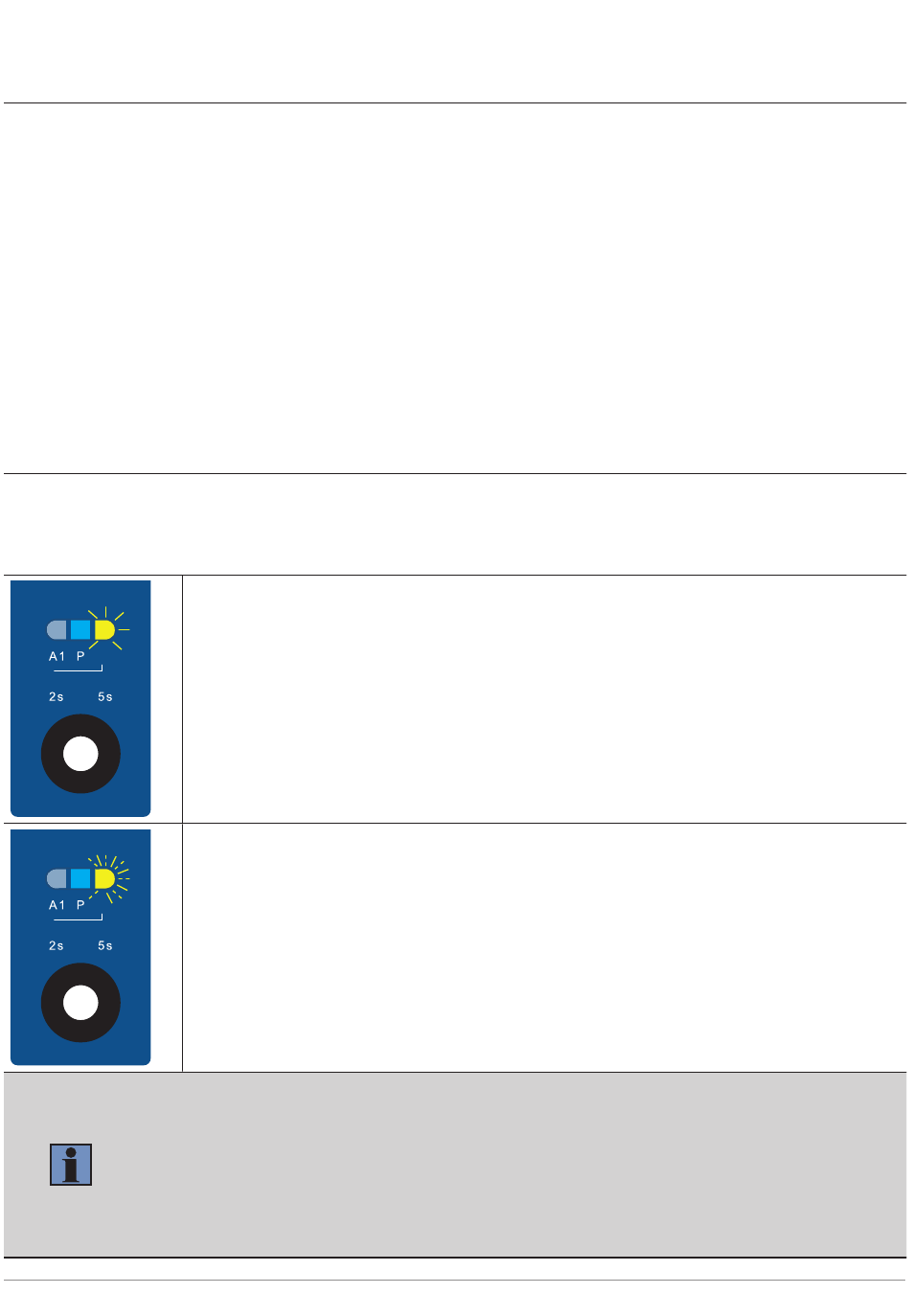

Teach-in für 4 mA/0 V
1. Sensor so justieren, dass der Lichtfleck auf das zu messende Objekt trifft.
2. Die Teach-in-Taste 2 Sekunden gedrückt halten, bis O langsam zu blinken beginnt.
3. Die Teach-in-Taste loslassen.
4. Der Abstand wird eingelernt und die LED O leuchtet zur Bestätigung des erfolgrei-
chen Einlernens.
Teach-in für 20 mA/10 V
1. Sensor so justieren, dass der Lichtfleck auf das zu messende Objekt trifft.
2. Die Teach-in-Taste 5 Sekunden gedrückt halten, bis LED O schnell zu blinken
beginnt.
3. Die Teach-in-Taste loslassen.
4. Der Abstand wird eingelernt und die LED O leuchtet zur Bestätigung des erfolgrei-
chen Einlernens.
Einstellungen am Sensor
