5. Montage und elektrischer Anschluss
5.1 Montage
• Das Produkt bei der Montage vor Verunreinigung schützen.
• Entsprechende elektrische sowie mechanische Vorschriften, Normen und Sicherheitsregeln sind
zu beachten.
• Das Produkt vor mechanischen Einwirkungen schützen.
• Die mitgelieferten Abstandshülsen in die dafür vorgesehenen Taschen auf der Montagefläche zugewandten
Seite einlegen.

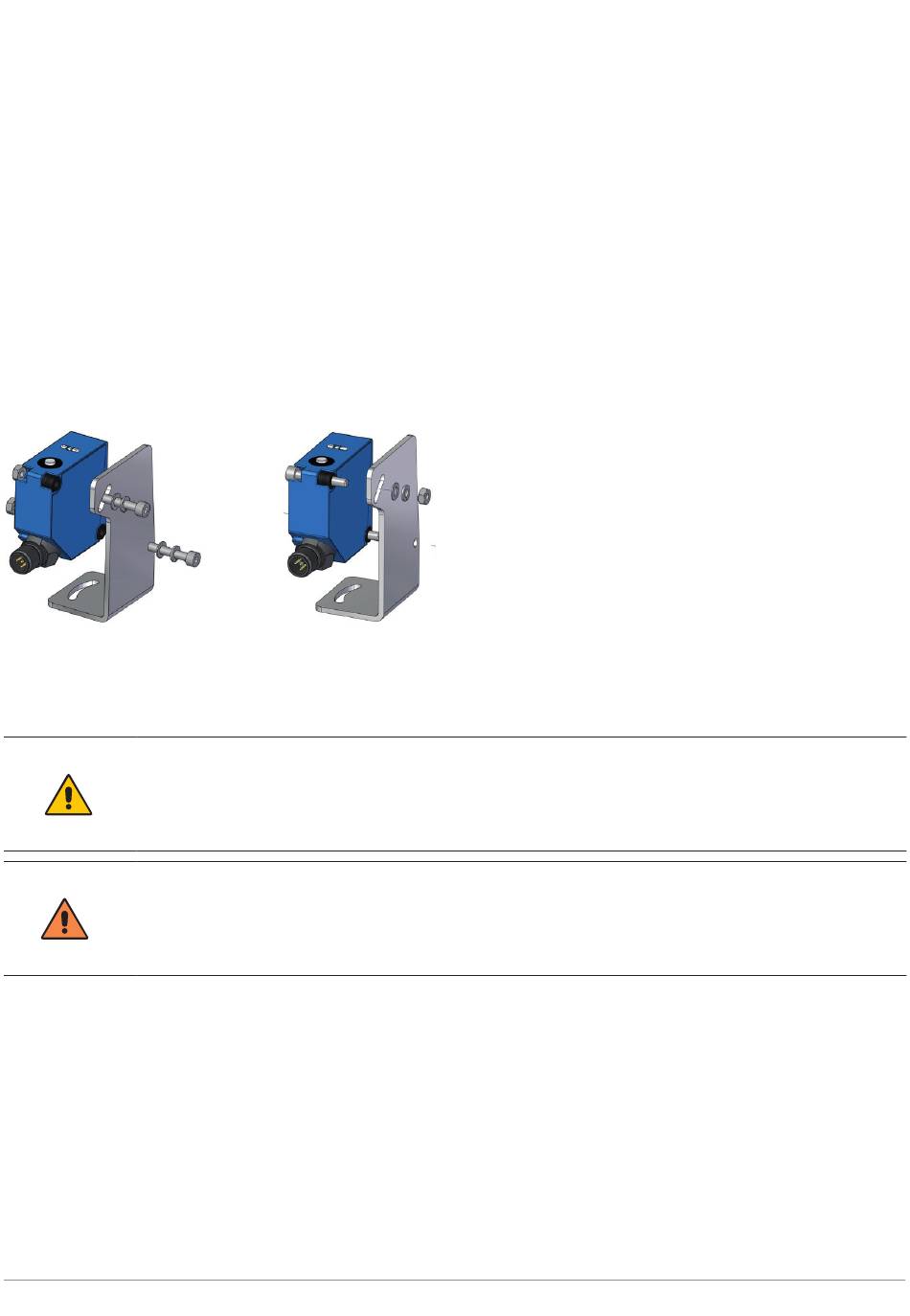

• Den Sensor über die Befestigungsbohrung mit M4 Schrauben (im Lieferumfang enthalten) montieren.
• Das max. Anzugsdrehmoment von 0,5 Nm nicht überschreiten.
• Auf mechanisch feste Montage des Sensors achten.
• Drehmomente müssen beachtet werden
ACHTUNG!
Gefahr von Sachschäden bei nicht sachgemäßer Montage!
Schäden am Produkt sind möglich.
• Montagevorschriften sind zu beachten.
VORSICHT!
Gefahr von Personen- und Sachschäden bei der Montage!
Schäden an Personal und Produkt sind möglich.
• Auf sichere Montageumgebung ist zu achten.
16
(siehe „3.6 Aufbau", Seite
13).
