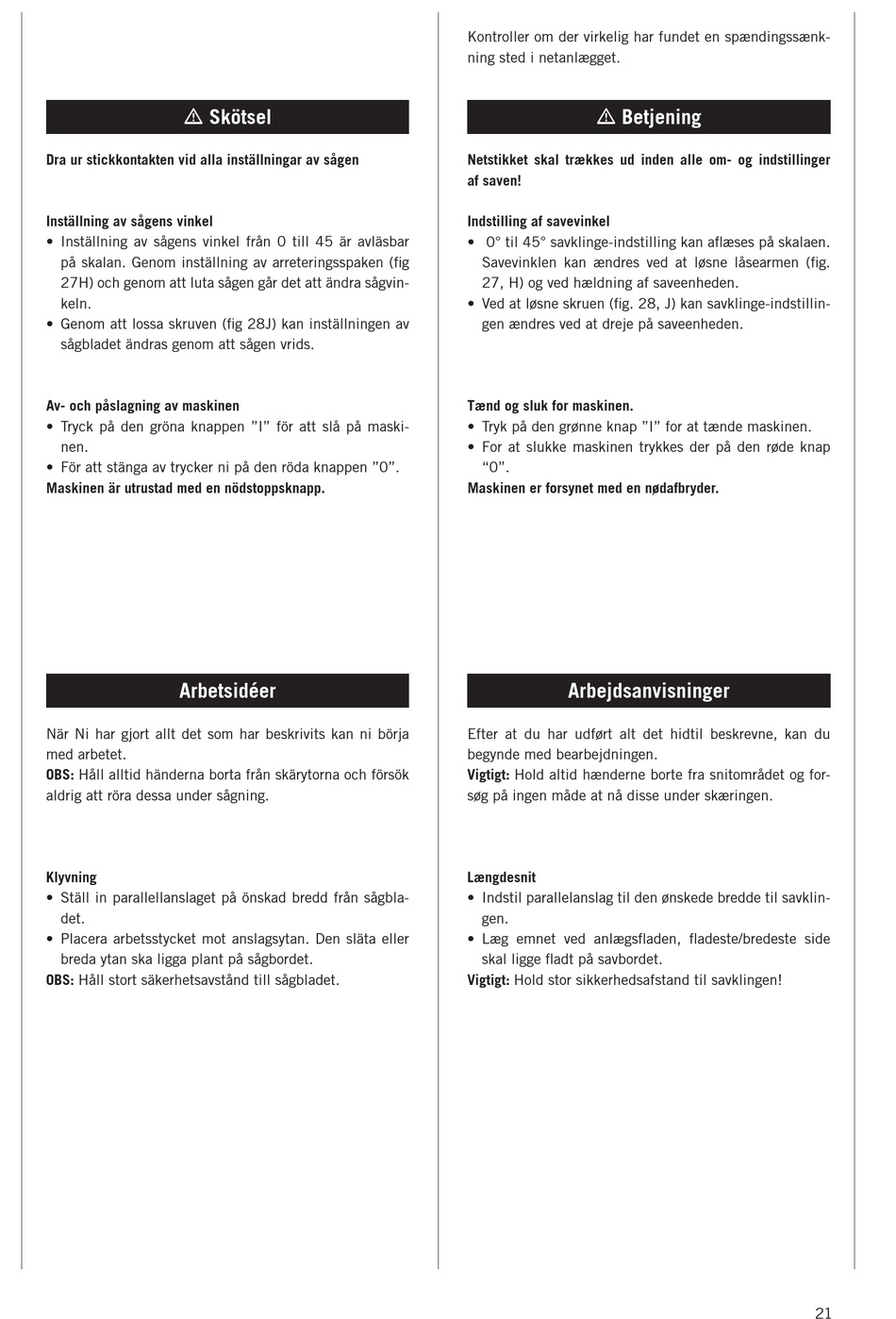

Scheppach FS800 Original Anleitungen Seite 21

m Skötsel
Dra ur stickkontakten vid alla inställningar av sågen
Inställning av sågens vinkel
• Inställning av sågens vinkel från 0 till 45 är avläsbar
på skalan. Genom inställning av arreteringsspaken (fig
27H) och genom att luta sågen går det att ändra sågvin-
keln.
• Genom att lossa skruven (fig 28J) kan inställningen av
sågbladet ändras genom att sågen vrids.
Av- och påslagning av maskinen
• Tryck på den gröna knappen "I" för att slå på maski-
nen.
• För att stänga av trycker ni på den röda knappen "0".
Maskinen är utrustad med en nödstoppsknapp.
Arbetsidéer
När Ni har gjort allt det som har beskrivits kan ni börja
med arbetet.
OBS: Håll alltid händerna borta från skärytorna och försök
aldrig att röra dessa under sågning.
Klyvning
• Ställ in parallellanslaget på önskad bredd från sågbla-
det.
• Placera arbetsstycket mot anslagsytan. Den släta eller
breda ytan ska ligga plant på sågbordet.
OBS: Håll stort säkerhetsavstånd till sågbladet.
Kontroller om der virkelig har fundet en spændingssænk-
ning sted i netanlægget.
m Betjening
Netstikket skal trækkes ud inden alle om- og indstillinger
af saven!
Indstilling af savevinkel
• 0° til 45° savklinge­indstilling kan aflæses på skalaen.
Savevinklen kan ændres ved at løsne låsearmen (fig.
27, H) og ved hældning af saveenheden.
• Ved at løsne skruen (fig. 28, J) kan savklinge­indstillin-
gen ændres ved at dreje på saveenheden.
Tænd og sluk for maskinen.
• Tryk på den grønne knap "I" for at tænde maskinen.
• For at slukke maskinen trykkes der på den røde knap
"0".
Maskinen er forsynet med en nødafbryder.
Arbejdsanvisninger
Efter at du har udført alt det hidtil beskrevne, kan du
begynde med bearbejdningen.
Vigtigt: Hold altid hænderne borte fra snitområdet og for-
søg på ingen måde at nå disse under skæringen.
Længdesnit
• Indstil parallelanslag til den ønskede bredde til savklin-
gen.
• Læg emnet ved anlægsfladen, fladeste/bredeste side
skal ligge fladt på savbordet.
Vigtigt: Hold stor sikkerhedsafstand til savklingen!
21
