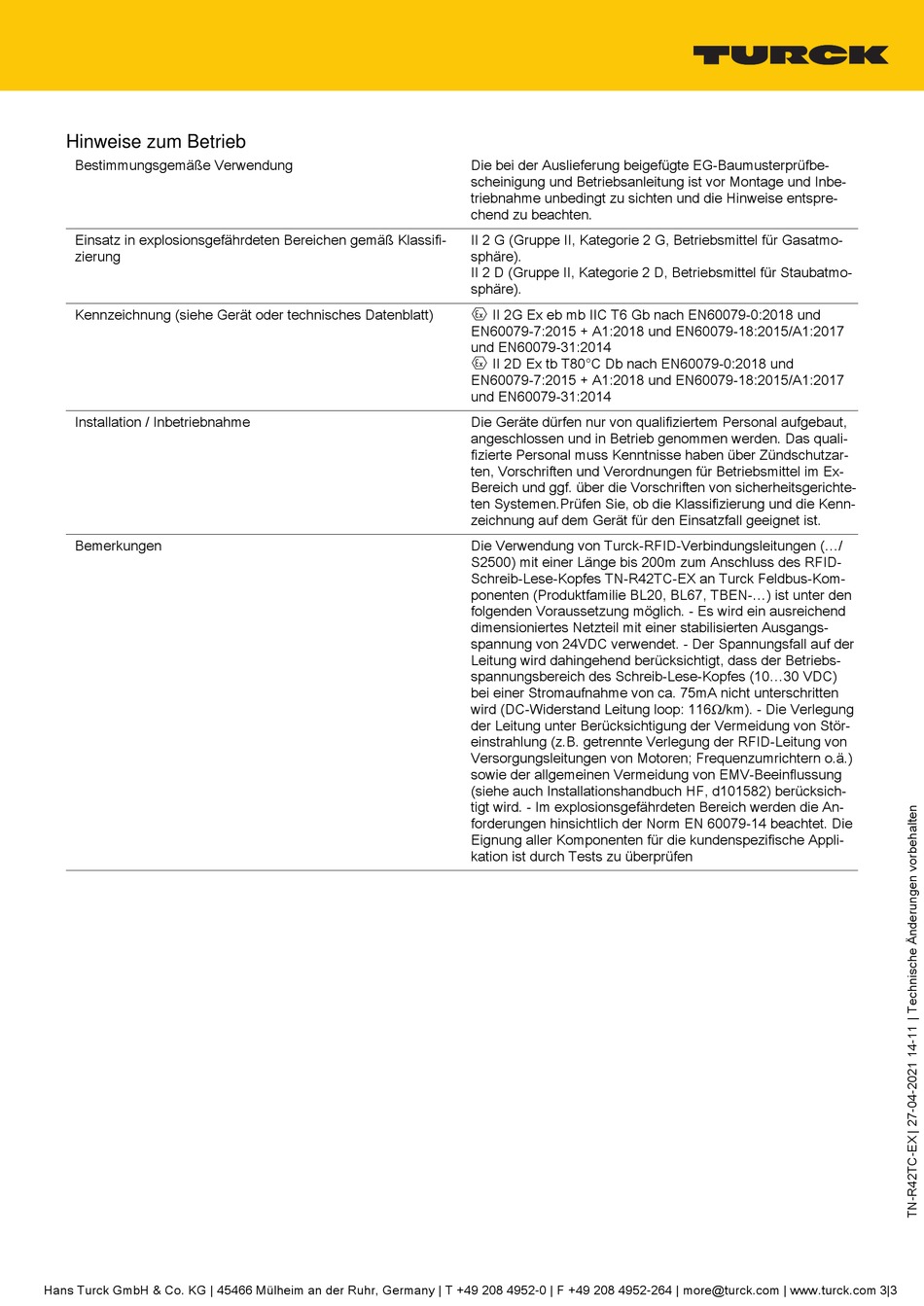

turck TN-R42TC-EX Betriebsanleitung Seite 3

Schreib-lese-kopf atex

Werbung

Hinweise zum Betrieb
Bestimmungsgemäße Verwendung
Einsatz in explosionsgefährdeten Bereichen gemäß Klassifi-
zierung
Kennzeichnung (siehe Gerät oder technisches Datenblatt)
Installation / Inbetriebnahme
Bemerkungen
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 3|3
Die bei der Auslieferung beigefügte EG-Baumusterprüfbe-
scheinigung und Betriebsanleitung ist vor Montage und Inbe-
triebnahme unbedingt zu sichten und die Hinweise entspre-
chend zu beachten.
II 2 G (Gruppe II, Kategorie 2 G, Betriebsmittel für Gasatmo-
sphäre).
II 2 D (Gruppe II, Kategorie 2 D, Betriebsmittel für Staubatmo-
sphäre).
É II 2G Ex eb mb IIC T6 Gb nach EN60079-0:2018 und
EN60079-7:2015 + A1:2018 und EN60079-18:2015/A1:2017
und EN60079-31:2014
É II 2D Ex tb T80°C Db nach EN60079-0:2018 und
EN60079-7:2015 + A1:2018 und EN60079-18:2015/A1:2017
und EN60079-31:2014
Die Geräte dürfen nur von qualifiziertem Personal aufgebaut,
angeschlossen und in Betrieb genommen werden. Das quali-
fizierte Personal muss Kenntnisse haben über Zündschutzar-
ten, Vorschriften und Verordnungen für Betriebsmittel im Ex-
Bereich und ggf. über die Vorschriften von sicherheitsgerichte-
ten Systemen.Prüfen Sie, ob die Klassifizierung und die Kenn-
zeichnung auf dem Gerät für den Einsatzfall geeignet ist.
Die Verwendung von Turck-RFID-Verbindungsleitungen (.../
S2500) mit einer Länge bis 200m zum Anschluss des RFID-
Schreib-Lese-Kopfes TN-R42TC-EX an Turck Feldbus-Kom-
ponenten (Produktfamilie BL20, BL67, TBEN-...) ist unter den
folgenden Voraussetzung möglich. - Es wird ein ausreichend
dimensioniertes Netzteil mit einer stabilisierten Ausgangs-
spannung von 24VDC verwendet. - Der Spannungsfall auf der
Leitung wird dahingehend berücksichtigt, dass der Betriebs-
spannungsbereich des Schreib-Lese-Kopfes (10...30 VDC)
bei einer Stromaufnahme von ca. 75mA nicht unterschritten
wird (DC-Widerstand Leitung loop: 116Ω/km). - Die Verlegung
der Leitung unter Berücksichtigung der Vermeidung von Stör-
einstrahlung (z.B. getrennte Verlegung der RFID-Leitung von
Versorgungsleitungen von Motoren; Frequenzumrichtern o.ä.)
sowie der allgemeinen Vermeidung von EMV-Beeinflussung
(siehe auch Installationshandbuch HF, d101582) berücksich-
tigt wird. - Im explosionsgefährdeten Bereich werden die An-
forderungen hinsichtlich der Norm EN 60079-14 beachtet. Die
Eignung aller Komponenten für die kundenspezifische Appli-
kation ist durch Tests zu überprüfen
