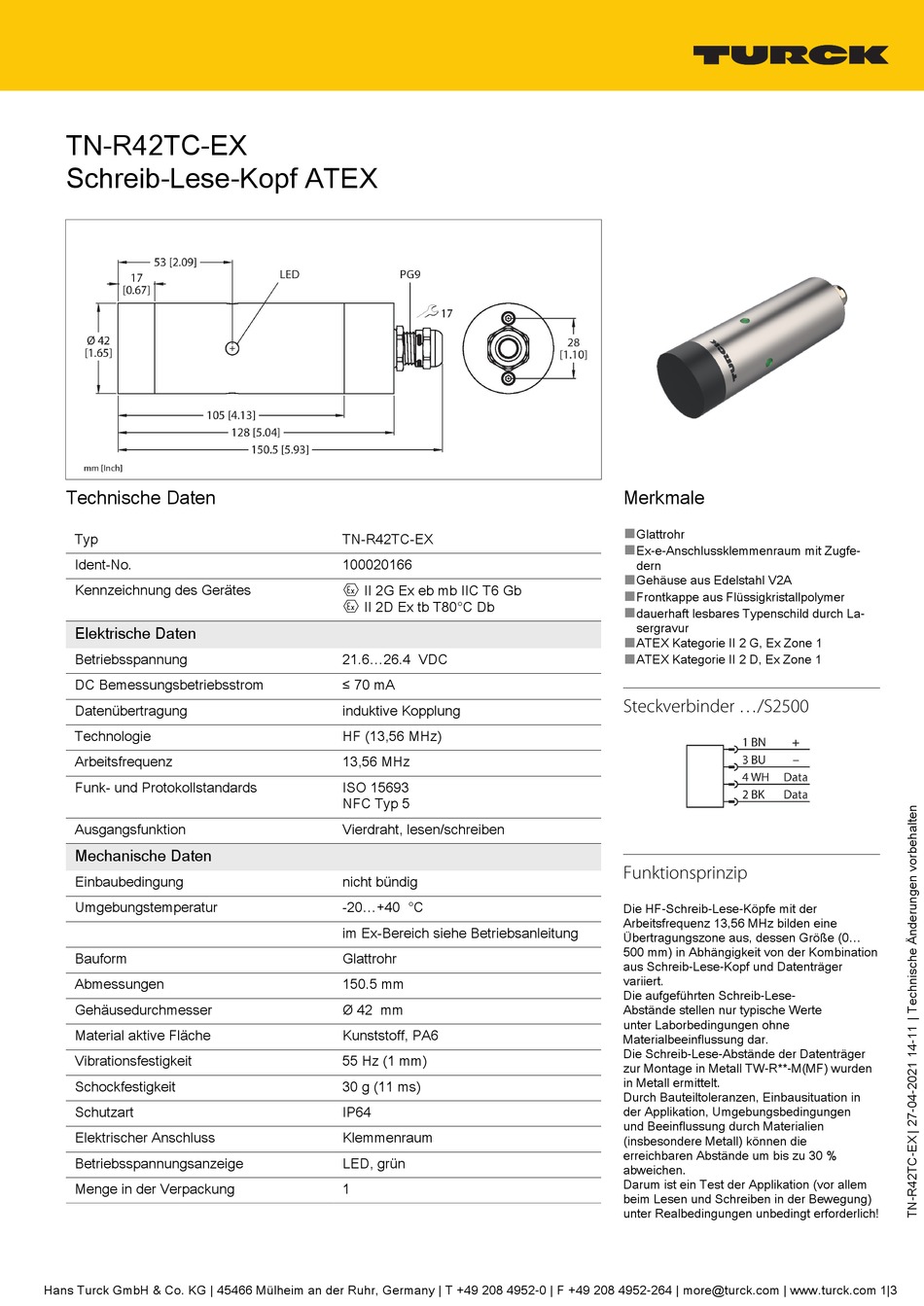

turck TN-R42TC-EX Betriebsanleitung

TN-R42TC-EX
Schreib-Lese-Kopf ATEX
Technische Daten
Typ
Ident-No.
Kennzeichnung des Gerätes
Elektrische Daten
Betriebsspannung
DC Bemessungsbetriebsstrom
Datenübertragung
Technologie
Arbeitsfrequenz
Funk- und Protokollstandards
Ausgangsfunktion
Mechanische Daten
Einbaubedingung
Umgebungstemperatur
Bauform
Abmessungen
Gehäusedurchmesser
Material aktive Fläche
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
Elektrischer Anschluss
Betriebsspannungsanzeige
Menge in der Verpackung
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|3
TN-R42TC-EX
100020166
É II 2G Ex eb mb IIC T6 Gb
É II 2D Ex tb T80°C Db
21.6...26.4 VDC
≤ 70 mA
induktive Kopplung
HF (13,56 MHz)
13,56 MHz
ISO 15693
NFC Typ 5
Vierdraht, lesen/schreiben
nicht bündig
-20...+40 °C
im Ex-Bereich siehe Betriebsanleitung
Glattrohr
150.5 mm
Ø 42 mm
Kunststoff, PA6
55 Hz (1 mm)
30 g (11 ms)
IP64
Klemmenraum
LED, grün
1
Merkmale
■
Glattrohr
■
Ex-e-Anschlussklemmenraum mit Zugfe-
dern
■
Gehäuse aus Edelstahl V2A
■
Frontkappe aus Flüssigkristallpolymer
■
dauerhaft lesbares Typenschild durch La-
sergravur
■
ATEX Kategorie II 2 G, Ex Zone 1
■
ATEX Kategorie II 2 D, Ex Zone 1
Steckverbinder .../S2500
Funktionsprinzip
Die HF‐Schreib‐Lese‐Köpfe mit der
Arbeitsfrequenz 13,56 MHz bilden eine
Übertragungszone aus, dessen Größe (0...
500 mm) in Abhängigkeit von der Kombination
aus Schreib‐Lese‐Kopf und Datenträger
variiert.
Die aufgeführten Schreib‐Lese‐
Abstände stellen nur typische Werte
unter Laborbedingungen ohne
Materialbeeinflussung dar.
Die Schreib‐Lese‐Abstände der Datenträger
zur Montage in Metall TW‐R**‐M(MF) wurden
in Metall ermittelt.
Durch Bauteiltoleranzen, Einbausituation in
der Applikation, Umgebungsbedingungen
und Beeinflussung durch Materialien
(insbesondere Metall) können die
erreichbaren Abstände um bis zu 30 %
abweichen.
Darum ist ein Test der Applikation (vor allem
beim Lesen und Schreiben in der Bewegung)
unter Realbedingungen unbedingt erforderlich!
