Conector HDMI_SPDIF
(HDMI_SPDIF1 de 3 pinos)
(veja a folha 2, No. 19)

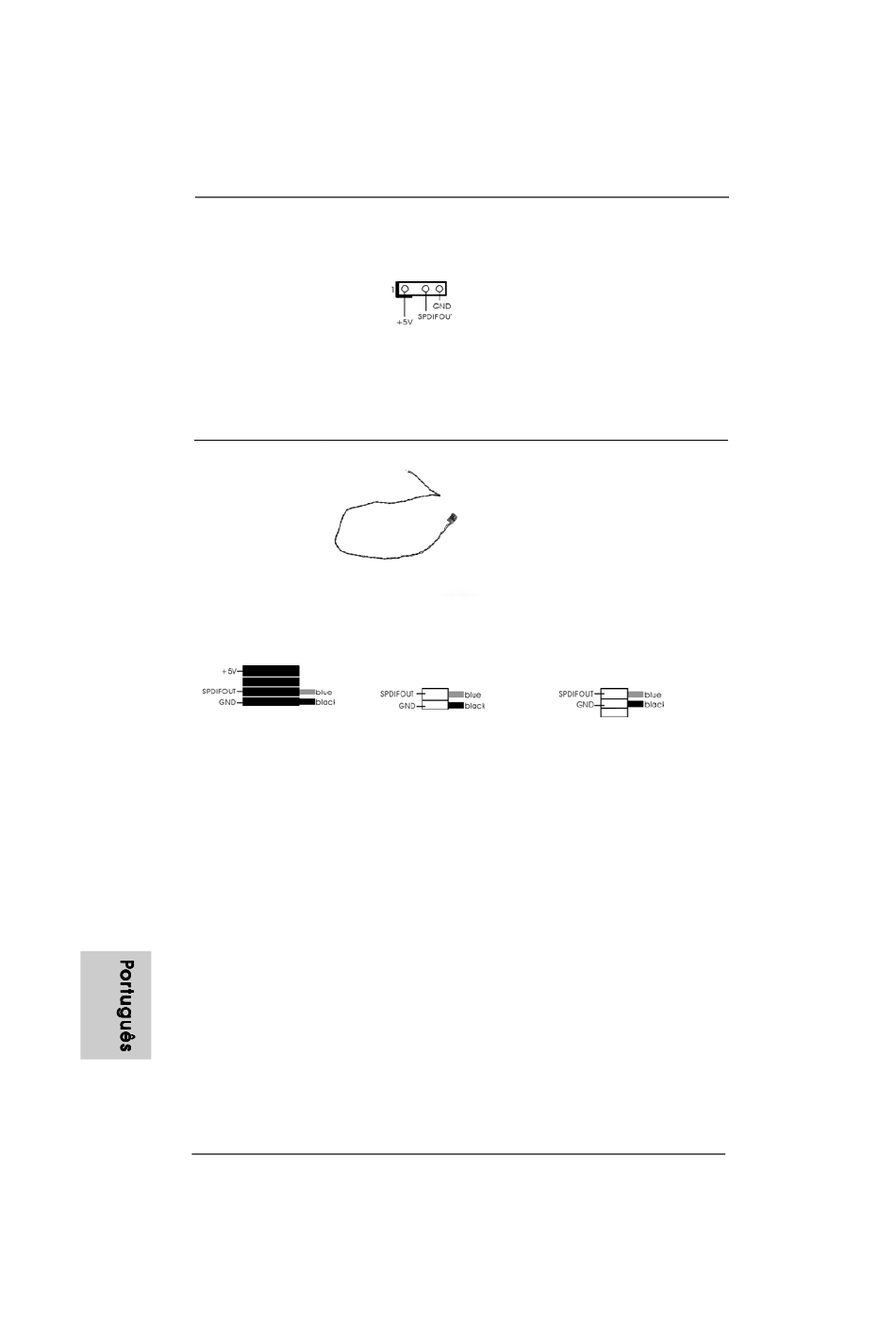

Cabo HDMI_SPDIF
(opcional)
A. Extremidade negra
1 5 4 1 5 4 1 5 4
1 5 4 1 5 4
ASRock
O conector HDMI_SPDIF, com
capacidade para saída de áudio
SPDIF para a placa VGA HDMI,
permite a ligação ao sistema dos
seguintes dispositivos: televisor
digital HDMI / projectores /
dispositivos com ecrãs LCD.
Ligue o conector HDMI_SPDIF da
placa VGA HDMI a este conector.
Ligue a extremidade negra (A)
do cabo HDMI_SPDIF ao
C
B
conector HDMI_SPDIF existente
A
na placa principal. De seguida,
ligue a extremidade branca (B
ou C) do cabo HDMI_SPDIF ao
conector HDMI_SPDIF da placa
VGA HDMI.
B. Extremidade branca
(2 pinos)
ALiveNF6P-VSTA Motherboard
C. Extremidade branca
(3 pinos)
