onectores Serial
uportam unidades
SATA ou SATAII
os de armaze-
os. A atual inter-
mite uma taxa de
e dados de até

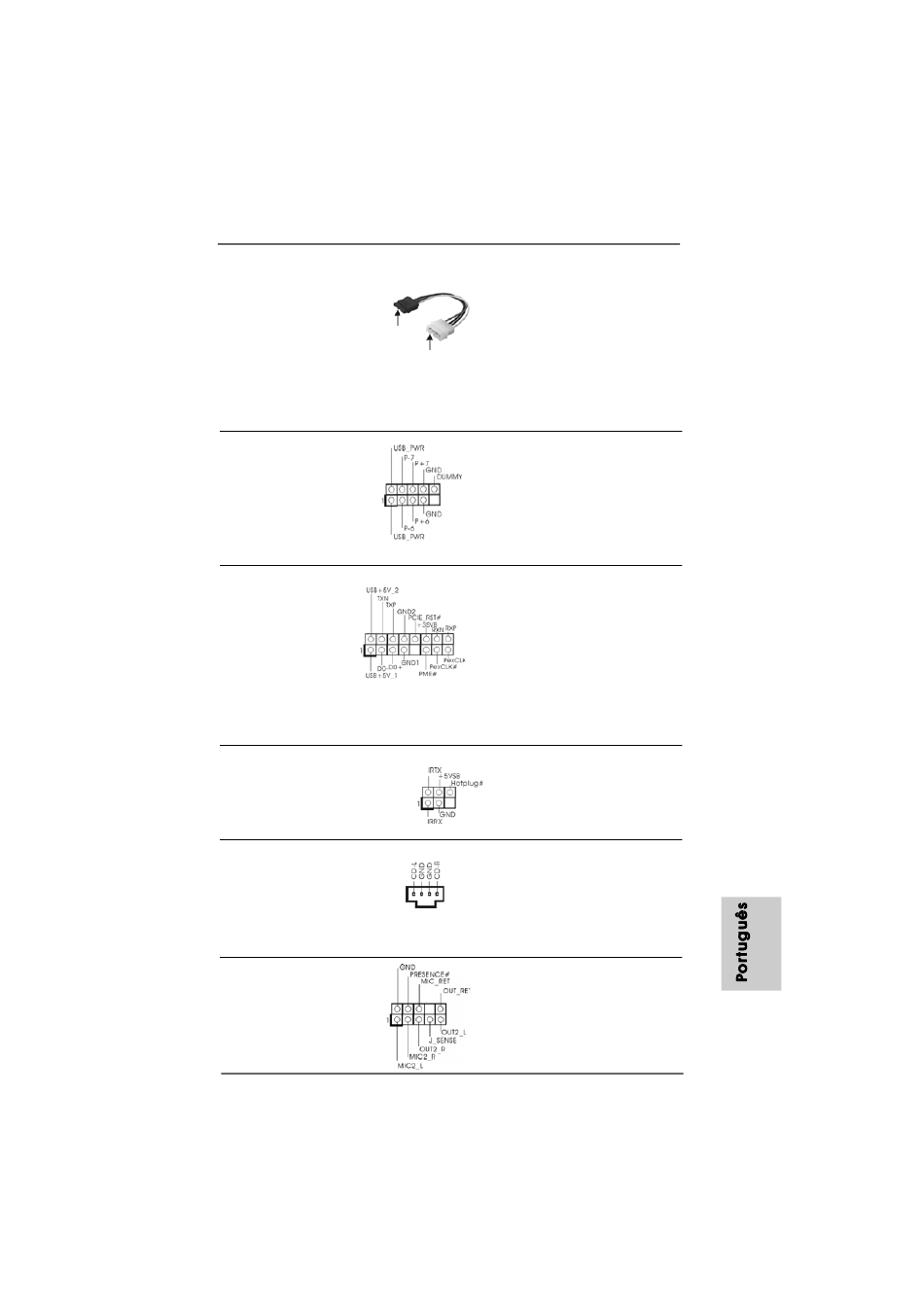

Cabo de Alimentação
ATA (SATA)
(opcional)
Ligue no conector de
alimentação SATA HDD
Cabezal USB 2.0
(USB6_7 de 9 pinos)
(veja a folha 2, No. 16)
Cabeçalho WiFi/E
(WIFI/E, 15 pinos)
(veja a folha 2, No. 20)
Suporte de Detecção Automática de
Periféricos DeskExpress
(IR1 de 5 pinos)
(veja a folha 2, No. 21)
Conectores internos de áudio
(CD1 de 4 pinos)
(CD1: veja a floha 2, No. 23)
Conector Áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(veja a folha 2, No. 24)
ASRock ALiveNF6P-VSTA
Conecte a saída de cor preta
do cabo de alimentação SA
ao conector de alimentação
em cada acionador. Em
Conecte a fonte
seguida, conecte a saída
branca do cabo de alimentação
SATA ao conector de
alimentação da fonte.
Além das seis portas USB
2.0 por defeito no painel de
entrada/saída, há uns
ligações USB 2.0 nesta placa-
mãe. Cada ligação USB 2.0
pode suportar duas portas USB
2.0.
CEste cabeçalho suporta a
função WiFi+AP com o módulo
WiFi-802.11g ou WiFi-802.11n,
um adaptador de rede de área
local sem fios (WLAN) fácil de
utilizar. Permite-lhe criar um
ambiente sem fios e desfrutar da
conveniência da conectividade
de rede sem fios.
Este suporte suporta a função de
detecção automática de
Periféricos para ASRock
DeskExpress.
Estes conectores permitem
que se receba entrada de
áudio em estéreo de fontes
CD1
de áudio como CD-ROM,
DVD-ROM, placa sintonizadora
de TV ou placa MPEG.
Esta é uma interface para o
cabo de áudio no painel frontal,
que permite uma conexão e
controle convenientes dos
dispositivos de áudio.
Motherboard
TA
