ASROCK ALIVENF6G-VSTA Handbuch
Vorschau ausblenden Andere Handbücher für ALIVENF6G-VSTA:
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 49
Copyright Notice:
Copyright Notice:
Copyright Notice:
Copyright Notice:
Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documen-
tation by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identifica-
tion or explanation and to the owners' benefit, without intent to infringe.
Disclaimer:
Disclaimer:
Disclaimer:
Disclaimer:
Disclaimer:
Specifications and information contained in this guide are furnished for informational
use only and subject to change without notice, and should not be constructed as a
commitment by ASRock. ASRock assumes no responsibility for any errors or omissions
that may appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or
conditions of merchantability or fitness for a particular purpose. In no event shall
ASRock, its directors, officers, employees, or agents be liable for any indirect, special,
incidental, or consequential damages (including damages for loss of profits, loss of
business, loss of data, interruption of business and the like), even if ASRock has been
advised of the possibility of such damages arising from any defect or error in the guide
or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic
substance controlled in Perchlorate Best Management Practices (BMP) regulations
passed by the California Legislature. When you discard the Lithium battery in
California, USA, please follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
ASRock Website: http://www.asrock.com
Copyright©2007 ASRock INC. All rights reserved.
ASRock
Published October 2007

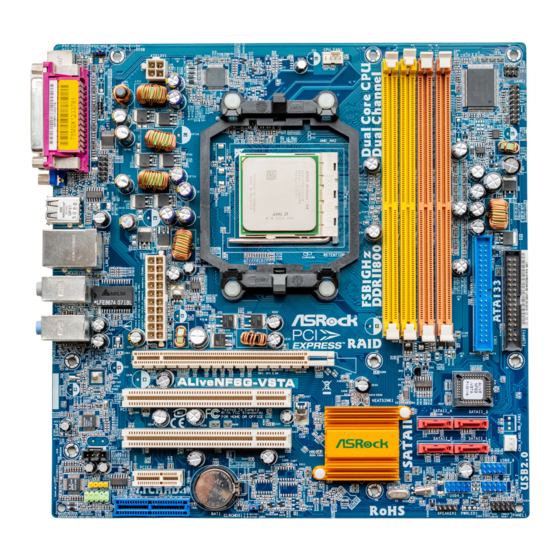

ALiveNF6G-VSTA
Motherboard
1 1 1 1 1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ASROCK ALIVENF6G-VSTA

  • Seite 26 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 27 ™ ‘ ’ ™ ® ® ® ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 28 ® ® ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 29 ‘ ’ ™ ‘ ’ ™ ® ® ® ® ® ® ® ® ® ® ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 30 ® ® ® ® ® ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 31 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 32 DDRII_1 DDRII_2 DDRII_3 DDRII_4 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 33 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 34 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 35 ® ® ® ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 36 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 37 SA T AII_4 SA T AII_3 SA T AII_2 SA T AII_1 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 38 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 39 4 3 2 1 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 40 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 41 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 42 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 43 ® ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 44 ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 45 ® ® ® ® ® ® ® ® ® ® ® ® ® ® ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 46 ® ® ® ® ® ® ® ® ® ® ® ® ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 47 ® ® ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 48 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 49: Einführung

    1. Einführung 1. Einführung 1. Einführung Wir danken Ihnen für den Kauf des ASRock ALiveNF6G-VSTA Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit.
  • Seite 50: Spezifikationen

    Hybrid Booster - Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 6) - ASRock U-COP (siehe VORSICHT 7) - Boot Failure Guard (B.F.G. – Systemstartfehlerschutz) - ASRock AM2 Boost: ASRocks patentgeschützte Technologie zur Erhöhung der Arbeitsspeicherleistung um bis zu 12,5% (siehe VORSICHT 8) Erweiterungs- - 2 x PCI -Steckplätze...
  • Seite 51 - Drehzahlmessung für Gehäuselüfter - CPU-Lüftergeräuschdämpfung - Spannungsüberwachung: +12V, +5V, +3.3V, Vcore Betriebssysteme - Unterstützt Microsoft ® Windows ® 2000 / XP / XP Media Center / XP 64-Bit / Vista / Vista 64-Bit Zertifizierungen - FCC, CE, WHQL ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 52 Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen. ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 53: Minimale Hardwarevorausetzungen Für Windows

    Dieses Motherboard unterstützt die ASRock AM2 Boost Übertaktungstechnologie. Wenn Sie diese Funktion im BIOS-Setup aktivieren, wird die Arbeitsspeicherleistung um bis zu 12,5% gesteigert. Die Wirkung hängt aber von der verwendeten AM2 CPU ab. Diese Funktion übertaktet die Standardfrequenz des Chipsatz und der CPU.
  • Seite 54: Sicherheitshinweise Vor Der Montage

    Hebel nach unten drücken, bis er hörbar einrastet. Schritt 5: Installieren Sie einen aktiven CPU-Kühler, der die gesamte Fläche der CPU abdeckt und eine ausreichende Wärmeableitung für den von Ihnen verwendeten CPU-Typ bietet. Weitere Hinweise finden Sie der Installationsanleitung für Ihren CPU-Kühler. ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 55: Installation Der Speichermodule (Dimm)

    2.2 Installation der Speichermodule (DIMM) 2.2 Installation der Speichermodule (DIMM) 2.2 Installation der Speichermodule (DIMM) Die Motherboards ALiveNF6G-VSTA bieten vier 240-pol. DDRII (Double Data Rate) DIMM-Steckplätze und unterstützen die Dual-Kanal-Speichertechnologie. Für die Dual- Kanalkonfiguration dürfen Sie nur identische (gleiche Marke, Geschwindigkeit, Größe und gleicher Chiptyp) DDRII DIMM-Paare in den Steckplätzen gleicher Farbe...
  • Seite 56: Einsetzen Eines Dimm-Moduls

    Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul. Schritt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die Halteklammern an beiden Enden des Moduls einschnappen und das DIMM-Modul fest an Ort und Stelle sitzt. ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 57: Erweiterungssteckplätze (Pci-Steckplätze, Hdmr- Steckplatz Und Pci Express-Steckplätze)

    PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem 32bit PCI-Interface genutzt. HDMR-Slot: Der HDMR-Steckplatz dient zur Aufnahme der ASRock HDMR-Karte (Option) mit v.92 Modem-Funktionalität. Der HDMR-Steckplatz wird gemeinsam mit dem PCIE2-Steckplatz genutzt. Daher können Sie entweder den PCIE2- oder den HDMR-Steckplatz nutzen.
  • Seite 58: Bequeme Multi-Monitor-F -F -F -F -Funktion

    Monitore steuern, ist ein Monitor der Hauptmonitor und alle anderen Monitore werden als sekundäre Monitore bezeichnet. C. Wählen Sie das Anzeige-Symbol, das mit der Ziffer 2 gekennzeichnet ist. D. Klicken Sie auf “ Extend my Windows desktop onto this monitor (Windows- Desktop auf diesen Monitor erweitern)”. ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 59 6. Verwenden Sie Surround-Display. Klicken Sie die Anzeige-Symbole an und ziehen Sie sie in die räumliche Position, in der Sie sie benutzen möchten. Die Platzierung der Anzeige-Symbole bestimmt, wie Sie Objekte von einem Monitor zu einem anderen ziehen. ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 60: Einstellung Der Jumper

    Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS-Inhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen Sie zuerst das System starten und dann wieder ausschalten, bevor Sie den CMOS-Inhalt löschen. ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 61: Anschlüsse

    (SATAII_4: siehe S.2, Punkt 13) SA T AII_2 SA T AII_1 ermöglicht eine Datenübertragungsrate bis 3,0 Gb/s. Serial ATA- (SATA-) Sie können beide Enden des Datenkabel SATA-Datenkabels entweder mit der SATA / SATAII- (Option) Festplatte oder dem SATAII-Anschluss am Mainboard verbinden. ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 62 (siehe S.2 - Nr. 20) DeskExpress heißer Stecker Diese Kopf unterstützt die Detektionskopf heiße Stecker Untersuchungsfunktion für (5-pin IR1) ASRock DeskExpress. (siehe S.2 - Nr. 8) Interne Audio-Anschlüsse Diese ermöglichen Ihnen Stereo- Signalquellen, wie z. B. CD-ROM, (4-Pin CD1) DVD-ROM, TV-Tuner oder (CD1: siehe S.2, Punkt 29)
  • Seite 63 (siehe S.2, Punkt 15) schwarzen Draht dem Erdungsstift an. CPU-Lüfteranschluss Verbinden Sie das CPU - 4 3 2 1 Lüfterkabel mit diesem (4-pin CPU_FAN1) Anschluss und passen Sie den (siehe S.2, Punkt 5) schwarzen Draht dem Erdungsstift an. ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 64 System zu starten. Game-Anschluss Verbinden Sie ein Game-Kabel Anschluss, wenn diesem (15-pin GAME1) der Game-Anschlusshalter (siehe S.2, Punkt 9) installiert ist. COM-Anschluss-Header Dieser COM-Anschluss- Header wird verwendet, um (9-pin COM1) ein COM-Anschlussmodul zu (siehe S.2 - No. 33) unterstützen. ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 65 Ende (A) des HDMI_SPDIF-Kabels mit dem HDMI_SPDIF-Anschluss am Motherboard. Schließen Sie dann das weiße Ende (B oder C) des HDMI_SPDIF-Kabels an den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte an. A. Schwarzes Ende B. Weißes Ende (zweipolig) C. Weißes Ende (dreipolig) ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 66 In der Abbildung sehen Sie ein Beispiel für einen falschen Anschluss: Hier wird versucht, das HDMI_SPDIF-Kabel mit dem Lüfteranschluss der PCI Express-VGA-Karte zu verbinden. Schauen Sie in die Dokumentation Ihrer VGA-Karte und informieren Sie sich schon im Vorfeld über die richtige Nutzung der Anschlüsse. ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 67: Anleitung Zur Sa

    DOS ausführbares Dienstprogramm. Auf der Internetseite von HITACHI finden Sie entsprechende Details: http://www.hitachigst.com/hdd/support/download.htm Die Beispiele oben dienen lediglich Ihrer Referenz. Die Steckbrückeneinstellungen können bei unterschiedlichen SATA II Festplatten verschiedener Hersteller abweichen. Aktualisierungen und ergänzende Informationen finden Sie auf der Internetseite des Herstellers. ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 68 AII- Festplatten Festplatten Festplatten Festplatten Festplatten Das Motherboard ALiveNF6G-VSTA unterstützt Hot-Plug-Funktion für SATA / SATAII- Geräte. HINWEIS Was ist die Hot-Plug-Funktion? Wenn SATA / SATAII-Festplatten NICHT für RAID-Konfiguration eingestellt sind, werden sie “Hot-Plug” genannt: Ein Einfügen und Entfernen von SATA / SATAII-Festplatten, während das System in Betrieb ist und einwandfrei läuft.
  • Seite 69: Installation Von Windows

    2. Sie müssen über SP4 verfügen, ehe Sie Windows 2000 in Ihrem System ® installieren. Falls Ihre Windows -Version noch nicht über SP4 verfügen sollte, können Sie mit Hilfe der nachstehenden Internetseite einen SP4- Datenträger anlegen: http://www.microsoft.com/Windows2000/downloads/servicepacks/sp4/ spdeploy.htm#the_integrated_installation_fmay ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 70 XP 64-Bit auf Ihren SATA / SATAII-Festplatten mit RAID-Funktionen installieren möchten. SCHRITT 1: Erstellen Sie eine SATA / SATAII-Treiberdiskette. Legen Sie die ASRock Support-CD in Ihr optisches Laufwerk, um Ihr System hochzufahren. (Legen Sie zu diesem Zeitpunkt KEINE Diskette in das Diskettenlaufwerk ein!) Während des Selbsttests zu Beginn des Systemstarts drücken Sie die <F11>-...
  • Seite 71 Laufwerk ein, um Ihr System zu starten. Folgen Sie anschließend den Anweisungen, um das Windows ® Vista / Vista 64-Bit Betriebssystem auf Ihrem System zu installieren. Wenn die Frage “Wo möchten Sie Windows installieren?” erscheint, legen Sie bitte die ASRock Support CD in Ihr optisches ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 72: Entkoppelte Übertaktungstechnologie Entkoppelte Übertaktungstechnologie (Untied Overclocking T (Untied Overclocking Technology)

    Async.] um. Dadurch wird der CPU-FSB beim Übertakten entkoppelt, PCI- und PCIE-Busse werden jedoch fixiert, so dass der FSB in einer stabileren Übertaktungsumgebung arbeiten kann. Beziehen Sie sich auf die Warnung vor möglichen Overclocking-Risiken auf Seite 52, bevor Sie die Untied Overclocking-Technologie anwenden. ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 73 ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 174 1 7 4 1 7 4 1 7 4 1 7 4 1 7 4 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 175 ‘ ’ ® ® ® 1 7 5 1 7 5 1 7 5 1 7 5 1 7 5 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 176 ® 1 7 6 1 7 6 1 7 6 1 7 6 1 7 6 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 177 ‘ ’ ‘ ’ “ ” “ ” ® ® ® ® ® ® ® ® ® ® 1 7 7 1 7 7 1 7 7 1 7 7 1 7 7 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 178 “ ® ® ® ® 1 7 8 1 7 8 1 7 8 1 7 8 1 7 8 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 179 1 7 9 1 7 9 1 7 9 1 7 9 1 7 9 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 180 DDRII_1 DDRII_2 DDRII_3 DDRII_4 “ ” 1 8 0 1 8 0 1 8 0 1 8 0 1 8 0 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 181 1 8 1 1 8 1 1 8 1 1 8 1 1 8 1 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 182 1 8 2 1 8 2 1 8 2 1 8 2 1 8 2 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 183 “ ” “ ” ® ® “ ” “ ” “ ” “ ” “ ” “ ” “ ” “ ” 1 8 3 1 8 3 1 8 3 1 8 3 1 8 3 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 184 1 8 4 1 8 4 1 8 4 1 8 4 1 8 4 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 185 “ ” “ ” “ ” “ ” 1 8 5 1 8 5 1 8 5 1 8 5 1 8 5 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 186 SA T AII_4 SA T AII_3 SA T AII_2 SA T AII_1 1 8 6 1 8 6 1 8 6 1 8 6 1 8 6 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 187 1 8 7 1 8 7 1 8 7 1 8 7 1 8 7 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 188 4 3 2 1 1 8 8 1 8 8 1 8 8 1 8 8 1 8 8 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 189 1 8 9 1 8 9 1 8 9 1 8 9 1 8 9 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 190 1 9 0 1 9 0 1 9 0 1 9 0 1 9 0 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 191 1 9 1 1 9 1 1 9 1 1 9 1 1 9 1 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 192 ® “ ” “ ” 1 9 2 1 9 2 1 9 2 1 9 2 1 9 2 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 193 ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® 1 9 3 1 9 3 1 9 3 1 9 3 1 9 3 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 194 ® ® ® ® “ ” ® ® ® ® ® ® ® ® 1 9 4 1 9 4 1 9 4 1 9 4 1 9 4 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 195 ® ® “ ” ® ® ® “ ” ® ® ® ® ® ® ® ® ® ® ® “ ” 1 9 5 1 9 5 1 9 5 1 9 5 1 9 5 ASRock ALiveNF6G-VSTA Motherboard...
  • Seite 196 “ ” “ ” “ ” 1 9 6 1 9 6 1 9 6 1 9 6 1 9 6 ASRock ALiveNF6G-VSTA Motherboard...
