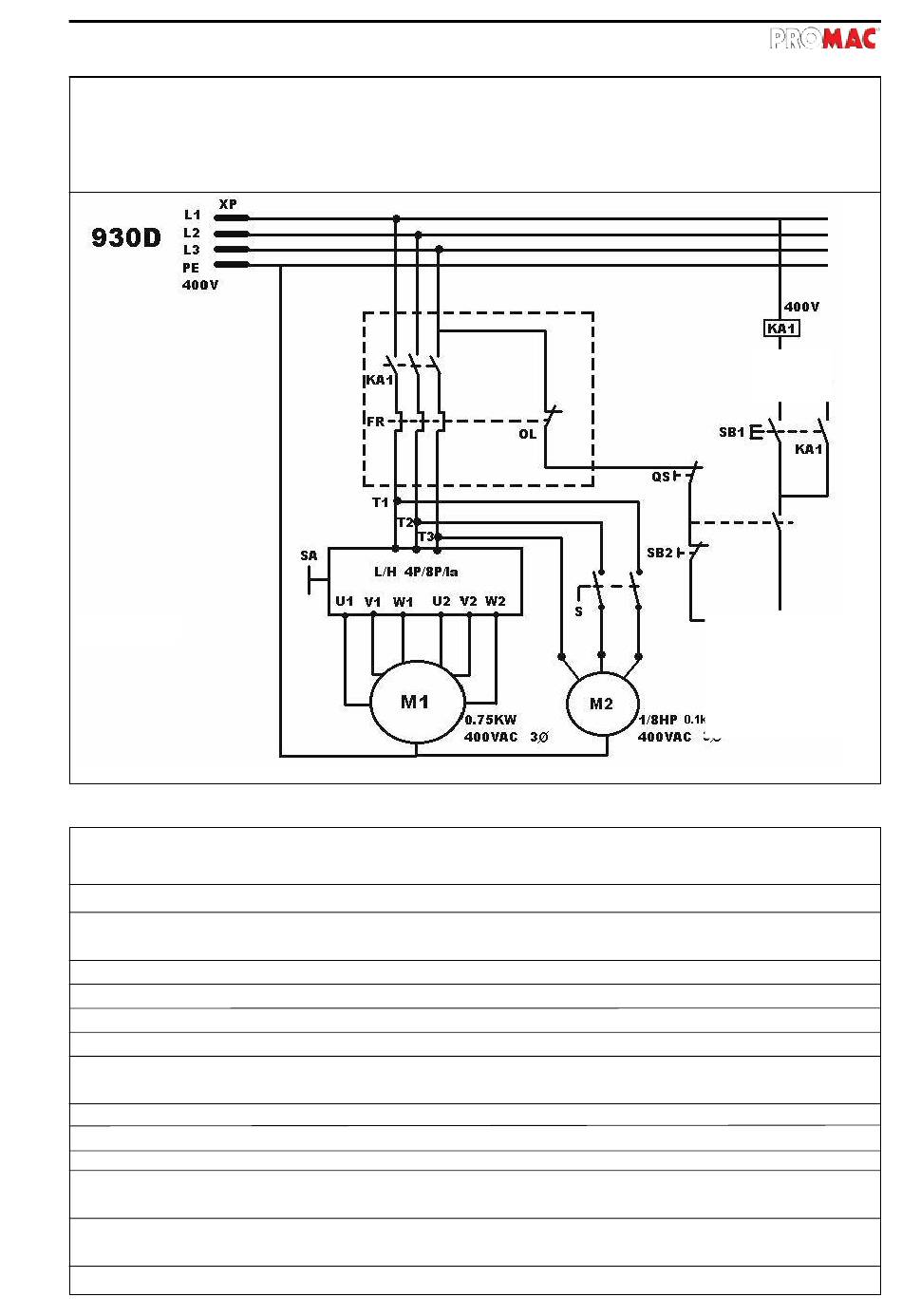

Elektroschema / Schéma électrique
Das Elektroschema, 400V/50/3, enthält die notwendi-
gen Angaben für den korrekten Anschluss Ihrer Maschi-
ne ans Netz. Wird der Netzanschluss (Stecker) geän-
dert oder sonstige Eingriffe vorgenommen, müssen diese
von einem Fachmann vorgenommen werden.
Elektrische Stückliste / Liste des pièces des circuits électriques
Kurzzeichen Funktion
Abréviation Fonction
SA
Hauptschalter / Interrupteur
M1
Motor / Moteur
M2
Motor Pumpe / Moteur pompe
Klemmbrett / Bornier
XP
FU
Netzsicherung / Fusible
KA
Relais
SQ
Mikroschalter Keilriemendeckel
Micro switch capot courroies
SB1
Schalterdrücker "Start" / Inter Marche
Not-/Ausschalter / Arrêt coup de poing
SB2
SA
/ Thermique
Netzkabel / Câble
Steuerkabel / Câble
3G 1.25mm²
Erdung / Terre
E
Le schéma électrique en 400 V/50/3 contient les in-
dications nécessaires au branchement correct de votre
machine au secteur. Si le branchement au secteur
(fiche mâle) est modifié, ce dernier devra être effectué
par un professionnel.
Tech. Daten
Caractéristiques tech.
10(4)A / 250VAC
0.75KW 400V /3ph
50Hz / 2850 tpm
0.1KW 400V / 3ph
AC400V / 15A
400V / 4A
400V
400 V / 2.1A
400 V / 2.1A
400 V / 2.1A
400V / 6A
AC250V / 6A
0.3mm² / T105°C
AC 400V / 16A
930D
Stk
Bemerkungen
Qté
Remarques
1
EN60204
1
EN60204
1
1
VDE 0606
3
1
1
1
1
1
1
HAR
1
VDE 0620
HO5VVF
9
