Grundkonzept 02.20.10
Optipro OP 100ed bis OP 230ed
Wärmepumpe mit Pufferspeicher
TWW Erwärmung mit hydraulischer Umschaltung
Wärmepumpe Ladekreis
Erdsonden-
anlage
B9
N1
EG
PI
E15
SV
Q8
B91
B92

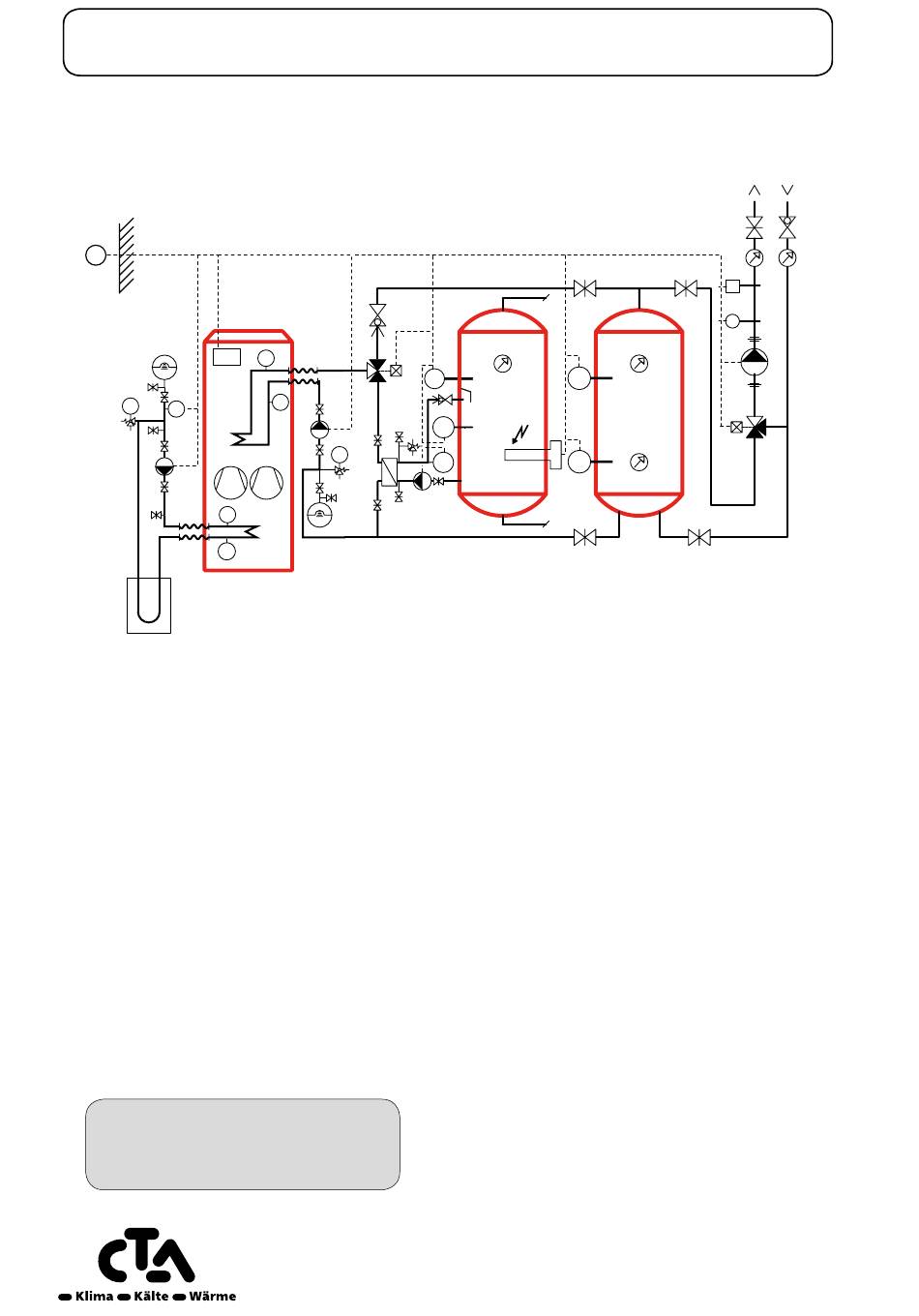

Funktionsbeschrieb
Über den Aussentemperaturfühler (B9) wird die Wärme-
pumpe in Betrieb gesetzt. Diese arbeitet auf den Puffer-
speicher.
Die Ein- und Ausschaltung der Wärmepumpe erfolgt
über die Temperaturfühler (B4) bzw. (B71) in Abhängig-
keit der Aussentemperatur. Die Maschine besitzt eine
Anlaufverzögerung um ein Pendeln zu verhindern.
Die Pumpe (Q2) ist während der gesamten Heizperiode
in Betrieb. Die TWW Ladung erfolgt nach Zeitprogramm
über den Temperaturfühler (B3), dabei wird das Umlenk-
ventil (Q3) umgeschaltet. Für die Steuerung der
Zwischenkreispumpe Q33 müssen zwei zusätzliche
Temperaturfühler (B31, B36) eingebaut werden. Der
Elektroeinsatz (K6) im TWW-Speicher wird vom Wärme-
pumpenregler angesteuert.
Die Entladeregelung wird mit dem optionalen Heizkreis-
Mischer (Y1) über den Vorlauftemperaturfühler (B1) in
Abhängigkeit zur Aussentemperatur geregelt. Der
Pufferspeicher kann im Niedertarif geladen werden.
•
Technische Änderungen vorbehalten.
•
Installation von zusätzlichen Komponenten
gemäss örtlichen Vorschriften und Gegebenheiten.
•
Diese Vorlage dient als Planungshilfe für den
verantwortlichen Installateur.
Trinkwasserspeicher
TWW/Heizung
SRV
Q3
B21
B3
B71
Q9
Q9
Q2
SV
PI
SV
Q33
EG
www.cta.ch
Pufferspeicher
TWW
B4
SRV
B31
B41
B36
K6
1)
KW
Legende
B1
Vorlauftemperaturfühler Heizkreis
B21
Vorlauftemperaturfühler Wärmepumpe
B31
TWW Temperaturfühler unten
B36
TWW Ladetemperaturfühler
B3
Trinkwarmwassertemperaturfühler
B4
Pufferspeichertemperaturfühler oben
B41
Pufferspeichertemperaturfühler unten
B71
Rücklauftemperaturfühler Wärmepumpe
B9
Aussentemperaturfühler
B91
Sole Eintrittstemperaturfühler
B92
Sole Austrittstemperaturfühler
EG
Expansionsgefäss
E15
Soledruckwächter
KW
Kaltwasser
K6
Elektroheizeinsatz TWW 1)
N1
Wärmepumpenregler Optiplus eingebaut
Q2
Heizkreispumpe
Q3
Umlenkventil TWW, ev. TWW Ladepumpe
Q33
TWW Zwischenkreispumpe
Q8
Solepumpe
Q9
Kondensatorpumpe
PI/ST Manometer / Sicherheitsthermostat
SRV
Strangregulierventil
SV/Y1 Sicherheitsventil / Heizkreis-Mischer
TWW
Trinkwarmwasser
1)
Kraftschütz und Sicherung in bauseitigem
Tableau
Aenderungen vorbehalten
© CTA 06/19
Verbraucher
SRV
ST
B1
Q2
Y1
