1 Einleitung Typografische Konventionen 1.1.1 Warnende Zeichen Vorsicht Dieses Zeichen wird benutzt, wenn es durch ungenaues Befolgen oder Nicht- befolgen von Anweisungen zu Personenschäden kommen kann! Achtung Dieses Zeichen wird benutzt, wenn es durch ungenaues Befolgen oder Nicht- befolgen von Anweisungen zu Beschädigungen von Geräten kommen kann! 1.1.2 Hinweisende Zeichen Hinweis Dieses Zeichen wird benutzt, wenn Sie auf etwas Besonderes aufmerksam...

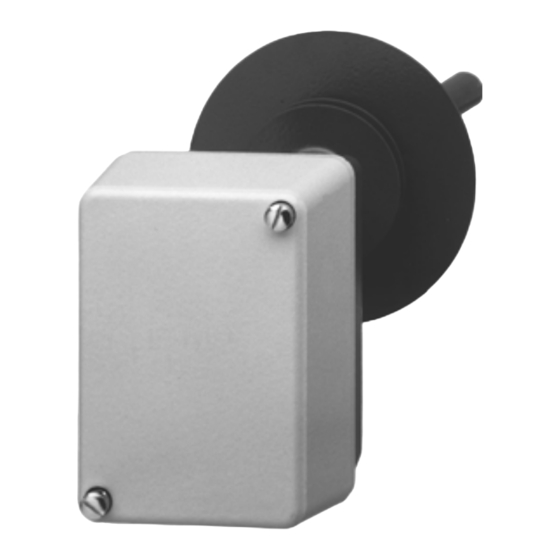

1 Einleitung Verwendung Der Rauchgas-Thermostat wird zur Rauchgastemperatur-Überwachung von Festbrennstoffkesseln bei bivalentem Betrieb mit Ölheizkesseln eingesetzt. Achtung Bei der Verbrennung von Festbrennstoffen muss darauf geachtet werden, dass diese entsprechend der 1. Bundesimmissionsschutzordnung zugelassen sind. Bei Nichtbeachtung können aggressive Gase den Thermostat zerstören! Funktion Der Rauchgas-Thermostat arbeitet nach dem Prinzip der Stabausdehnung.
Bestimmen Sie den Gerätetyp anhand des Typenschildes und der Typener- klärung Typenerklärung STM -RW -2 Grundtyp Stab-Thermostat mit Mikroschalter Abgas-Temperaturwächter (ATW) mit Umschaltkontakt mit innenliegender Skala STM -RW -2 /OS Typenzusatz /OS wie STM-RW-2 jedoch Mikroschalter mit 2 getrennten Stromkreisen 1 x Öffner 1 x Schließer...
3 Montage Vor der Montage des Rauchgas-Thermostats Typ STM-RW-2 die Anlage außer Betrieb setzen ! Die Einbaustelle soll gut zugänglich und erschütterungsarm sein. Die zulässige Umgebungstemperatur muß eingehalten werden (mögliche Wär- mestrahlung beachten). Abmessungen Abb. 2 Typ STM-RW-2...
3 Montage Rauchgas-Thermostat befestigen Der Einbau erfolgt ohne Schutzhülse. Der Temperaturfühler muß quer zur Strömungsrichtung und mit seiner gesam- ten aktiven Länge eingesetzt werden. Das Fühlerende muß in axialer Richtung ein Freiraum von mindestens 10 mm haben. Rauchgas-Thermostat am Anschluß G 1/2 befestigen. Abb.
Erdungsleitungen sternförmig zu einem gemeinsamen Erdungspunkt führen, der mit dem Schutzleiter der Spannungsversorgung verbunden ist. Erdungsleitungen nicht durchschleifen, d.h. nicht von einem Gerät zum anderen führen. Elektrischer Anschluß Anschluß gemäß Anschlußbild durchführen Abb. 6 Typ STM-RW-2 Abb. 7 Typ STM-RW-2/OS...
Schaltkopf: max. +80 C, min. -50 temperatur ϕ max. AC 10(2) A, 230 V, cos. = 1(0,6) Schaltleistung DC 0,25 A, 230 V Schaltdifferenz Grenzwertbereich STM-RW-2 STM-RW-2/OS 10-18 K 10-30 K C...+120 10-22 K 10-40 K C...+400 Schaltpunkt- Grenzwertbereich Skalenanfang...
