2 Gerät und grundlegende Bauteile
Inneneinheit
ausgeblasene Luft
Außeneinheit
ausgeblasene Luft
Anmerkungen:
Die Verbindungs- und Ablaufrohre müssen bauseitig bereitgestellt werden.
Stromzuleitung
angesaugte Luft
angesaugte Luft
Abb. 1
4

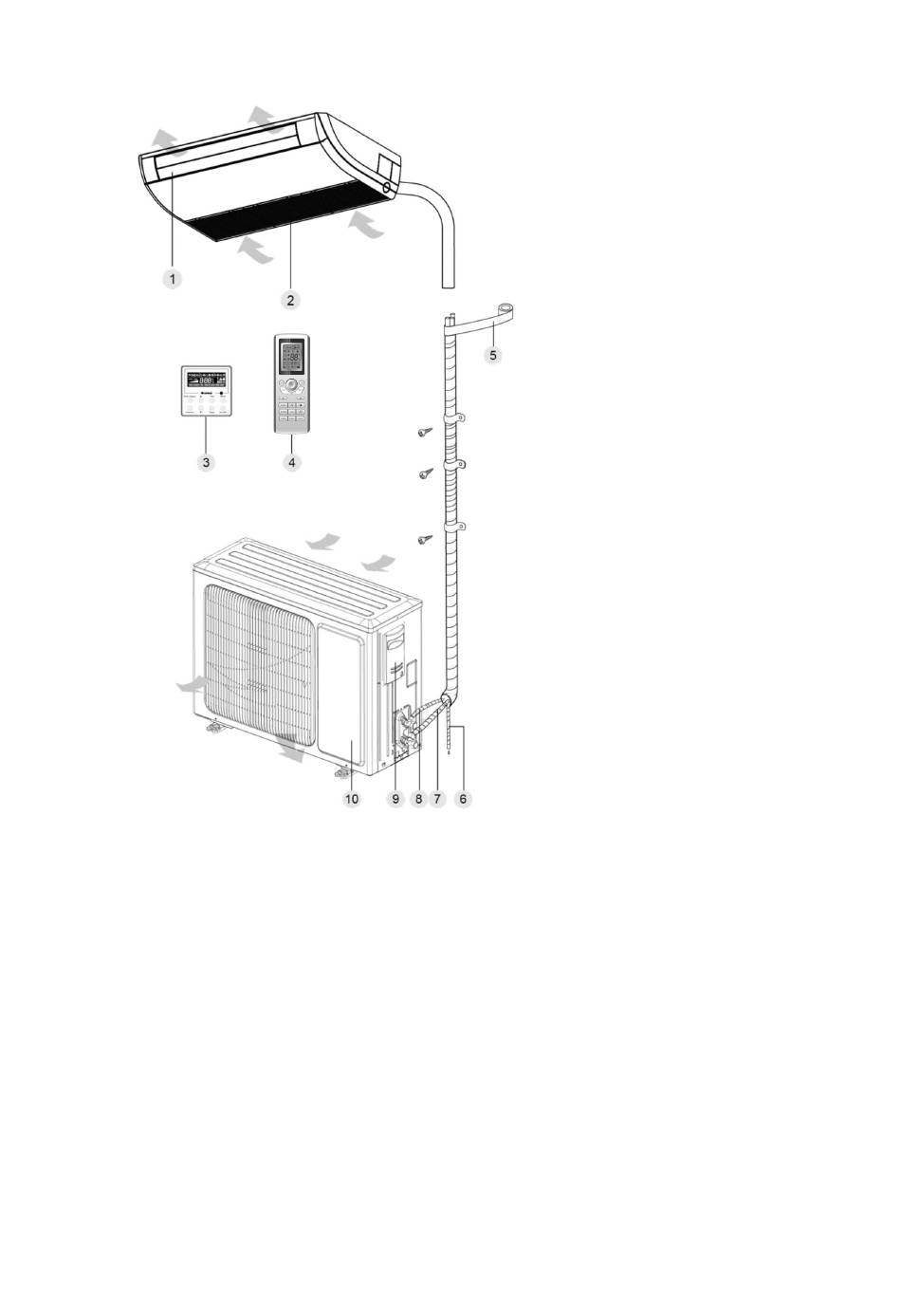

1. Luftablenklamelle
2. Luftfilter
3. Kabel-Fernbedienung
4. Infrarot-Fernbedienung
5. Isolierband
6. Ablaufrohr
7. Rohr gasseitig
8. Rohr flüssigseitig
9. Handgriff groß
10. Frontklappe
