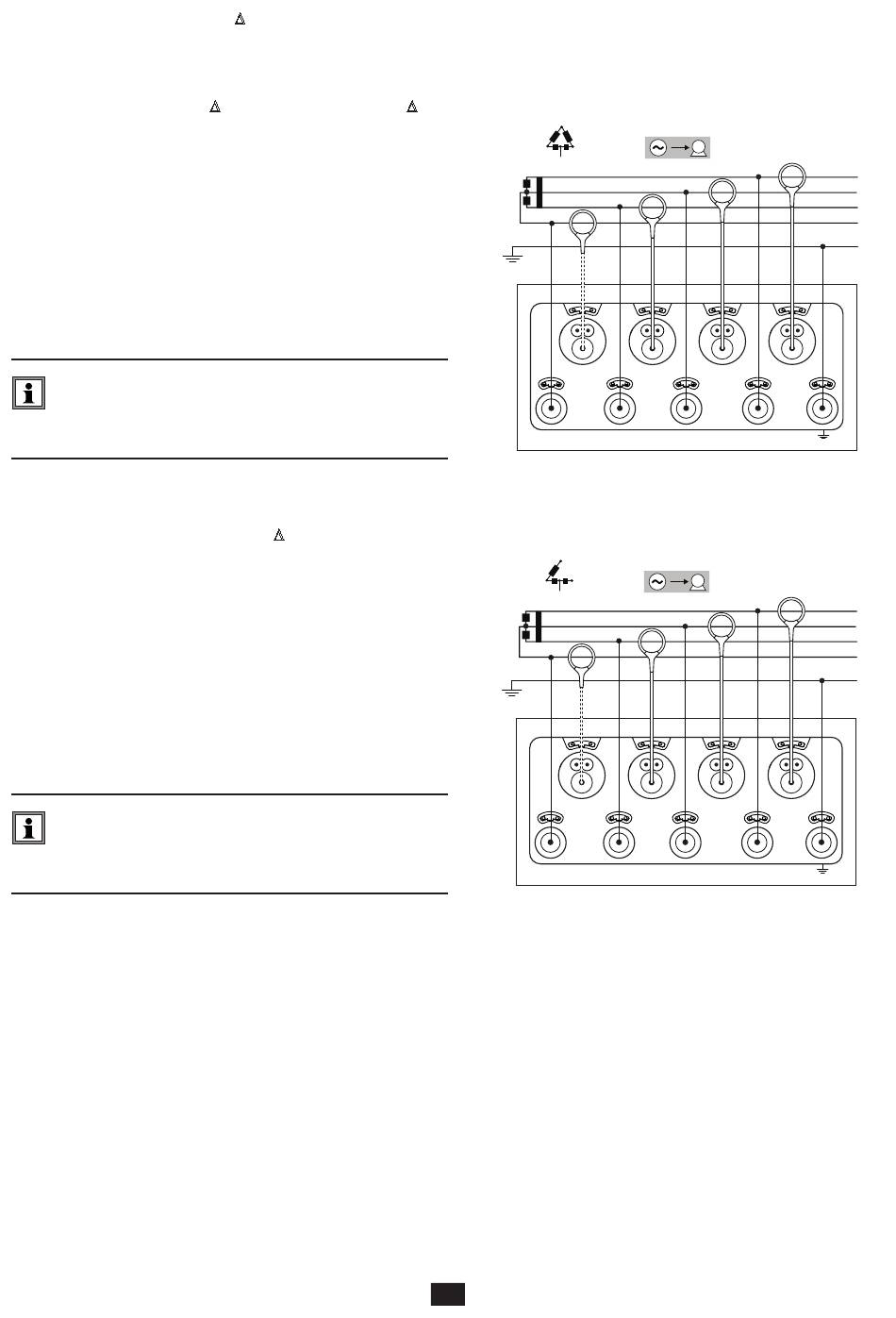

4.1.5. DREIPHASIG 4 LEITER
4-Leiter-Dreiphasen-Anordnung ∆ (Dreieck „High Leg"). denn bei den gemessenen Anlagen sollte es sich um NS-Netze handeln
(Niederspannung).
4.1.5.1. Dreiphasig 4 Leiter
„ Messleitung N an Neutralleiter anschließen.
„ Messleitung VE/GND an Erde anschließen.
„ Messleitung V1 an Phasenleiter L1 anschließen.
„ Messleitung V2 an Phasenleiter L2 anschließen.
„ Messleitung V3 an Phasenleiter L3 anschließen.
„ Stromwandler IN an Neutralleiter anschließen.
„ Stromwandler I1 an Phasenleiter L1 anschließen.
„ Stromwandler I2 an Phasenleiter L2 anschließen.
„ Stromwandler I3 an Phasenleiter L3 anschließen.
Am Wandler die Pfeilrichtung prüfen, der Pfeil muss zur
Last (Load) weisen. Dadurch wird der richtige Phasen-
winkel für die Leistungsmessung und sonstige phasenab-
hängige Messungen sichergestellt.
4.1.5.2. Dreiphasig 4 Leiter (offenes
„ Messleitung N an Neutralleiter anschließen.
„ Messleitung VE/GND an Erde anschließen.
„ Messleitung V1 an Phasenleiter L1 anschließen.
„ Messleitung V2 an Phasenleiter L2 anschließen.
„ Messleitung V3 an Phasenleiter L3 anschließen.
„ Stromwandler IN an Neutralleiter anschließen.
„ Stromwandler I1 an Phasenleiter L1 anschließen.
„ Stromwandler I2 an Phasenleiter L2 anschließen.
„ Stromwandler I3 an Phasenleiter L3 anschließen.
Am Wandler die Pfeilrichtung prüfen, der Pfeil muss zur
Last (Load) weisen. Dadurch wird der richtige Phasen-
winkel für die Leistungsmessung und sonstige phasenab-
hängige Messungen sichergestellt.
∆
∆
(4 Stromwandler): 3P-4W
∆
) (4 Stromwandler): 3P-4WO
∆
L2
L1 L3
N
VN
L2
L1 L3
N
IN
VN
28
IN I3 I2
V3 V2 V1
Abbildung 29
I3 I2
V3 V2 V1
Abbildung 30
L1
L2
L3
N
I1
VE/GND
L1
L2
L3
N
I1
VE/GND
