SCHNELLSTART-ANLEITUNG PEL105 (DE)
8 Signallampen
als Statusanzeigen.
QR-Code.
Transporttasche
Schutzstöpsel für die
Buchsen.
Taste Ein/Aus.
Zum Einschalten des Geräts schließen Sie die
„
Buchsen an das Netz an.
Zum Abschalten des Geräts nehmen Sie die
„
Buchsen ab und drücken Sie den Knopf ein paar
Sekunden lang.
Der PEL kann nicht abgeschaltet werden, solange er an
eine Stromversorgung angeschlossen ist und solange
eine Aufzeichnung läuft bzw. programmiert ist.
Anschluss für Spezial-Netzteil,
Netzadapter (Option)
USB-Anschluss.
Ethernet-Stecker RJ45.
Taste Auswahl.
Drücken Sie die Taste und halten Sie sie. Die
Signallampen REC,
je 3 Sek. lang.
Lassen Sie die Taste los, während die Signallampe der
gewünschten Funktion leuchtet.
Wenn Sie also loslassen, während REC leuchtet,
„
dann wird die Aufzeichnung gestartet bzw. gestoppt.
Wenn Sie loslassen, während
„
wird WLAN aktiviert bzw. deaktiviert.
Wenn Sie loslassen, während
„
die Bluetooth-Verbindung aktiviert bzw. deaktiviert.
LCD-Anzeige.
SD-Kartenschlitz.

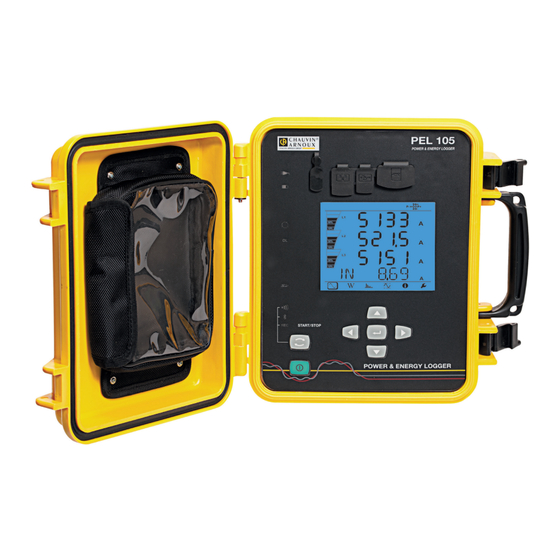

PEL 105
POWER & ENERGY LOGGER
Pfeilfeld: vier Pfeiltasten
und eine Bestätigungstaste
(Eingabe).
und
leuchten hintereinander
leuchtet, dann
leuchtet, dann wird
