Postavke

4.1.4 Džepovi (opcija)

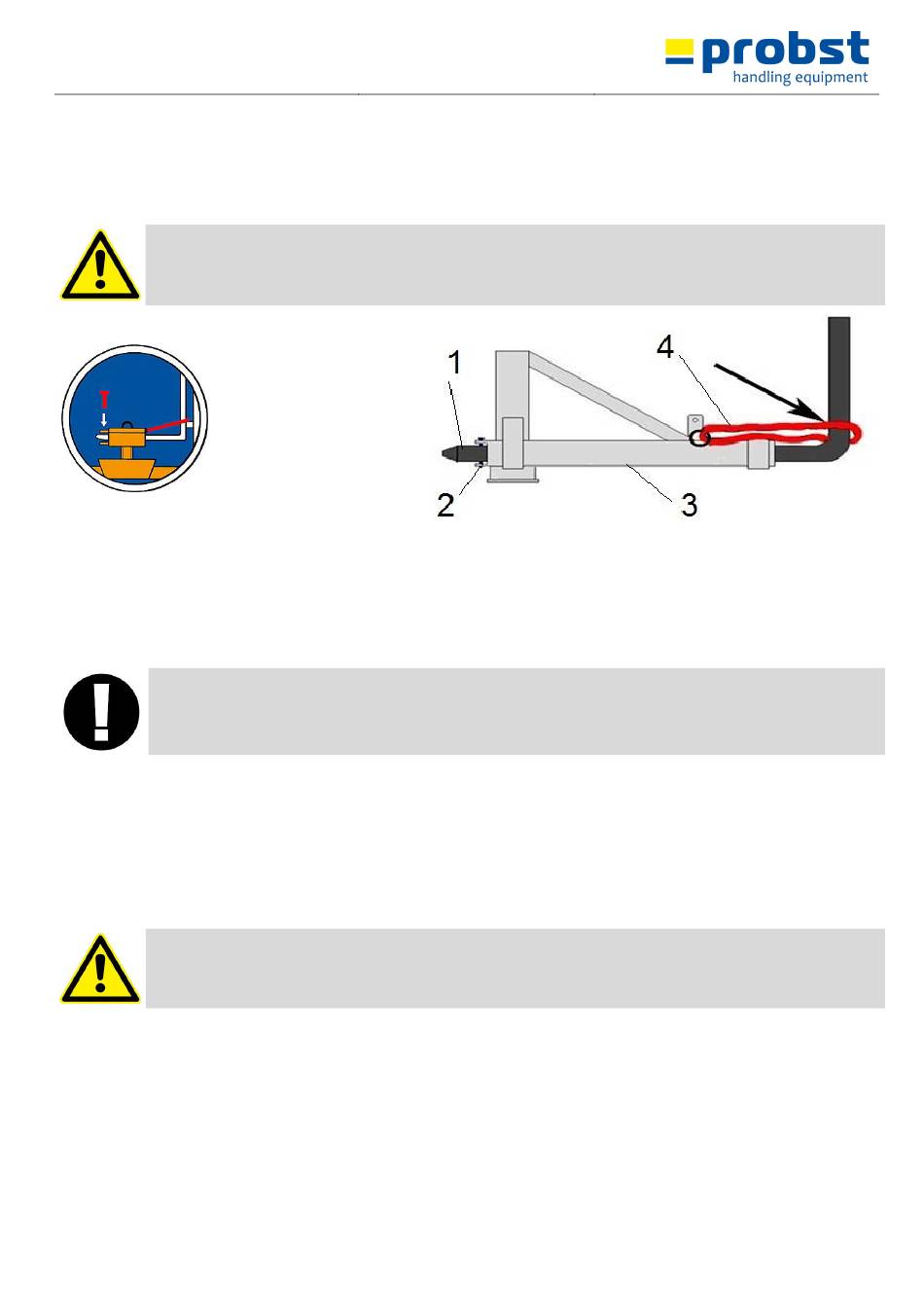

Spajanje viličara i džepa obavlja se umetanjem vilice viličara u džepove.
Zatim se obavlja aretiranje pomoću vijaka za aretiranje koji se u vilicu umeću kroz predviđeni provrt ili
pomoću lanca ili čeličnog užeta koje se kroz ušicu mora položiti na džepove i oko nosača vilice.
Ovaj spoj potrebno je napraviti jer džep u suprotnom tijekom rada s viličarem može skliznuti s vilice viličara.
OPASNOST OD NESREĆA!
1
2
3
4
5 Postavke
5.1 Namještanje područja zahvaćanja
Prije svake primjene neophodno je obaviti podešavanje područja zahvaćanja uređaja (BSZ-KH) prema
predmetima za zahvaćanje, odnosno provjeriti postavke.
Podešavanjem je potrebno izjednačiti i pohabanost gumenih čeljusti hvataljke!
•
Uređaj (BSZ-KH) pozicionira se po sredini, odnosno iznad težišta predmeta za zahvaćanje i spušta sve do samostalnog
odbravljivanja sustava automatske zamjene.
•
Postupak podizanja uređaja (BSZ-KH) nosivim uređajem potrebno je obavljati do zahvaćanja predmeta za zahvaćanje.
•
Uz pomoć pokazivača s obiju strana uređaja (BSZ-KH) sada je potrebno provjeriti je li postavka hvataljki ispravno
namještena.
•
Ako se pokazivač nalazi u sredini ureza kada je predmet za zahvaćanje podignut, područje zahvaćanja je optimalno
namješteno (slika 1).
•
Ako se pokazivač nalazi izvan sredine ureza kada je predmet za zahvaćanje podignut, područje za
zahvaćanje potrebno je naknadno podesiti pomoću četiri vretena (slika 2). Opasnost od pada!
53100411
Vilica viličara
Vijak za aretiranje
Džep
Čelično uže ili lanac
