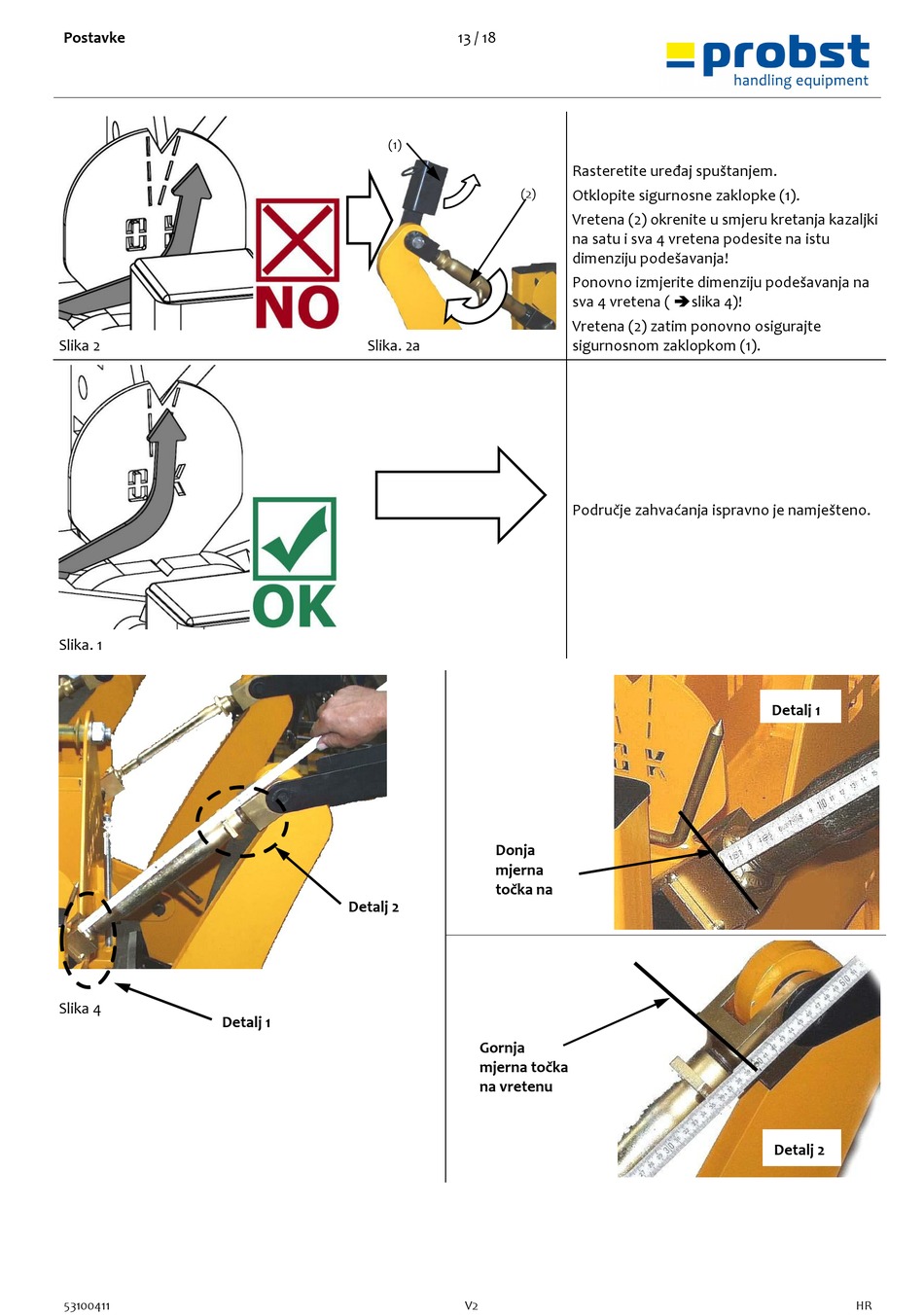

Postavke
Slika 2
Slika. 1
Slika 4
Detalj 1
53100411
13 / 18
(1)
(2)
Slika. 2a
Donja
mjerna
točka na
Detalj 2
vretenu
Gornja
mjerna točka
na vretenu
V2
Rasteretite uređaj spuštanjem.
Otklopite sigurnosne zaklopke (1).
Vretena (2) okrenite u smjeru kretanja kazaljki
na satu i sva 4 vretena podesite na istu
dimenziju podešavanja!
Ponovno izmjerite dimenziju podešavanja na
sva 4 vretena ( slika 4)!
Vretena (2) zatim ponovno osigurajte
sigurnosnom zaklopkom (1).
Područje zahvaćanja ispravno je namješteno.
Detalj 1
Detalj 2
HR
