4 Montage

5 Installation

1
18
21
Côté « eau froide »

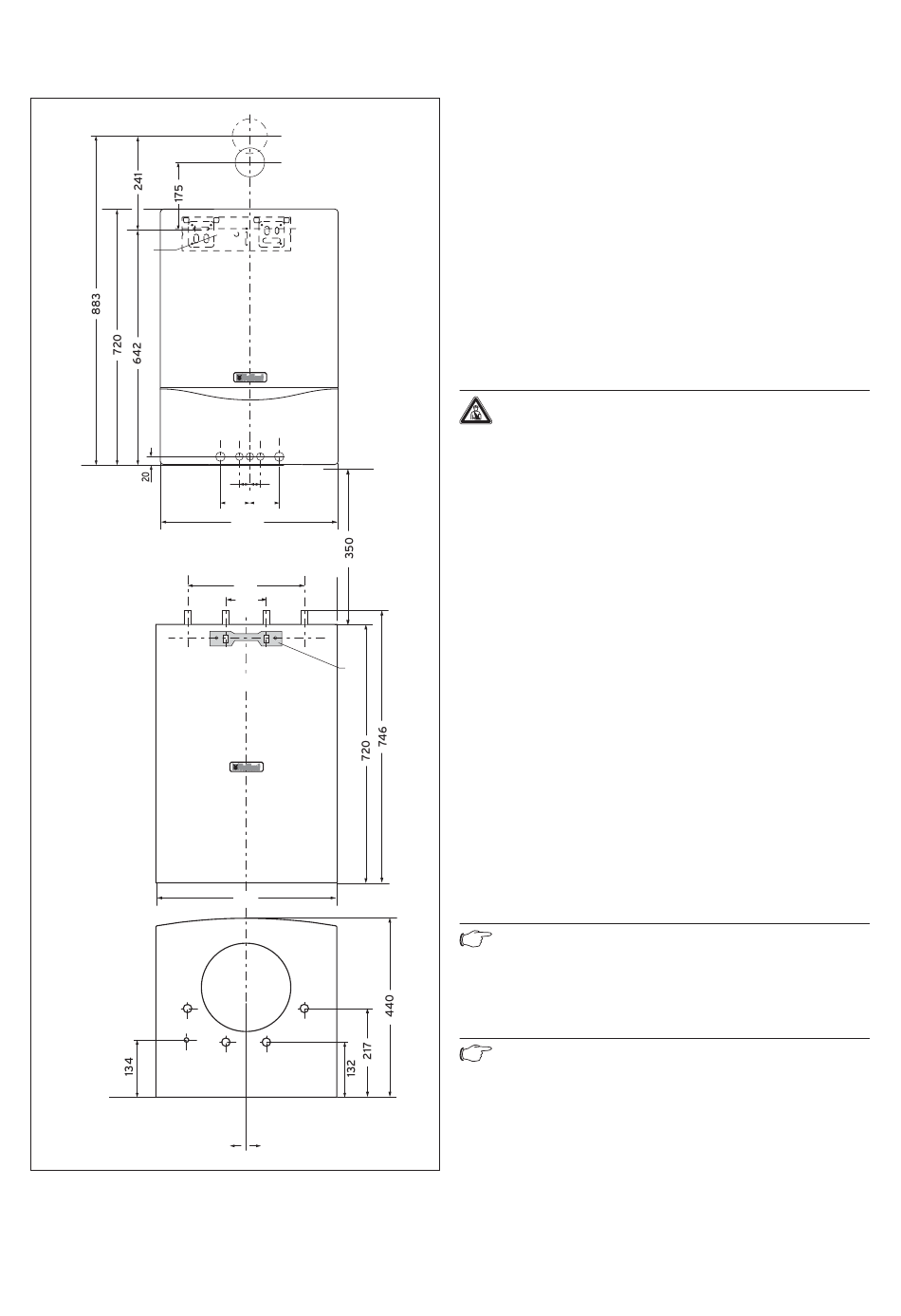

Fig. 4.3 Dimensions pour le montage sous l'appareil de
chauffage
6
5
6 4
3
7
35 35
100 100
440
280
100
2
440
22
17
19 20
Côté « eau chaude »
Légende
1 Support de l'appareil VC
2 Support de l'appareil VIH CB 75
3 Retour chauffage appareil VC, Rp 3/4
4 Retour chauffage de l'appareil VC
5 Raccord gaz Rp 1/2
6 Départ chauffage de l'appareil VC
7 Départ chauffage de l'appareil VC, Rp 3/4
17 Départ ballon VIH CB 75, Rp 3/4
18 Retour ballon VIH CB 75, Rp 3/4
19 Raccord eau chaude, Rp 3/4
20 Raccord eau froide, Rp 3/4
21 CTN
22 Anode de protection en magnésium
5 Installation
Danger !
Risques de dommages et de blessures en cas
d'installation non conforme !
L'installation et la première mise en fonctionne-
ment doivent uniquement être effectués par un
installateur sanitaire agréé.
Celui-ci est également responsable de la confor-
mité de l'installation et de la première mise en
fonctionnement.
Pour le montage du ballon, procédez de la manière suivante :
• Equipez l'appareil de chauffage avec les accessoires in-
dispensables pour le fonctionnement du ballon (cf.
chap. 4.1).
• Rincez soigneusement la conduite d'eau avant de la
raccorder.
• Installez la conduite d'eau froide avec les dispositifs de
sécurité appropriés :
la pression de l'eau dans l'arrivée d'eau froide ne doit
pas être supérieure à 8 bars.
Installez un groupe de sécurité à 8 bars maxi.
• Apposez un panneau comportant le texte suivant à proximi-
té de la conduite de décharge de la soupape de sécurité :
« Pour des raisons de sécurité, de l'eau s'écoule de la
conduite de décharge de la soupape de sécurité pen-
dant le chauffage du ballon ! Ne pas fermer ! »
• Installez la conduite d'eau chaude.
Remarque !
Toutes les conduites hydrauliques doivent être
pourvues d'une isolation thermique afin d'éviter
les pertes d'énergie mais aussi afin de protéger
contre les brûlures.
Remarque !
Fermez toutes les conduites de raccordement
avec des vis.
5.1

Accessoires de raccordement

Pour faciliter le montage du ballon d'eau chaude sani-
taire Vaillant VIH CB 75 à côté de l'appareil de chauffa-
ge, un jeu de tuyauterie (réf. 00 2002 3158) est dispo-
nible comme accessoire.
