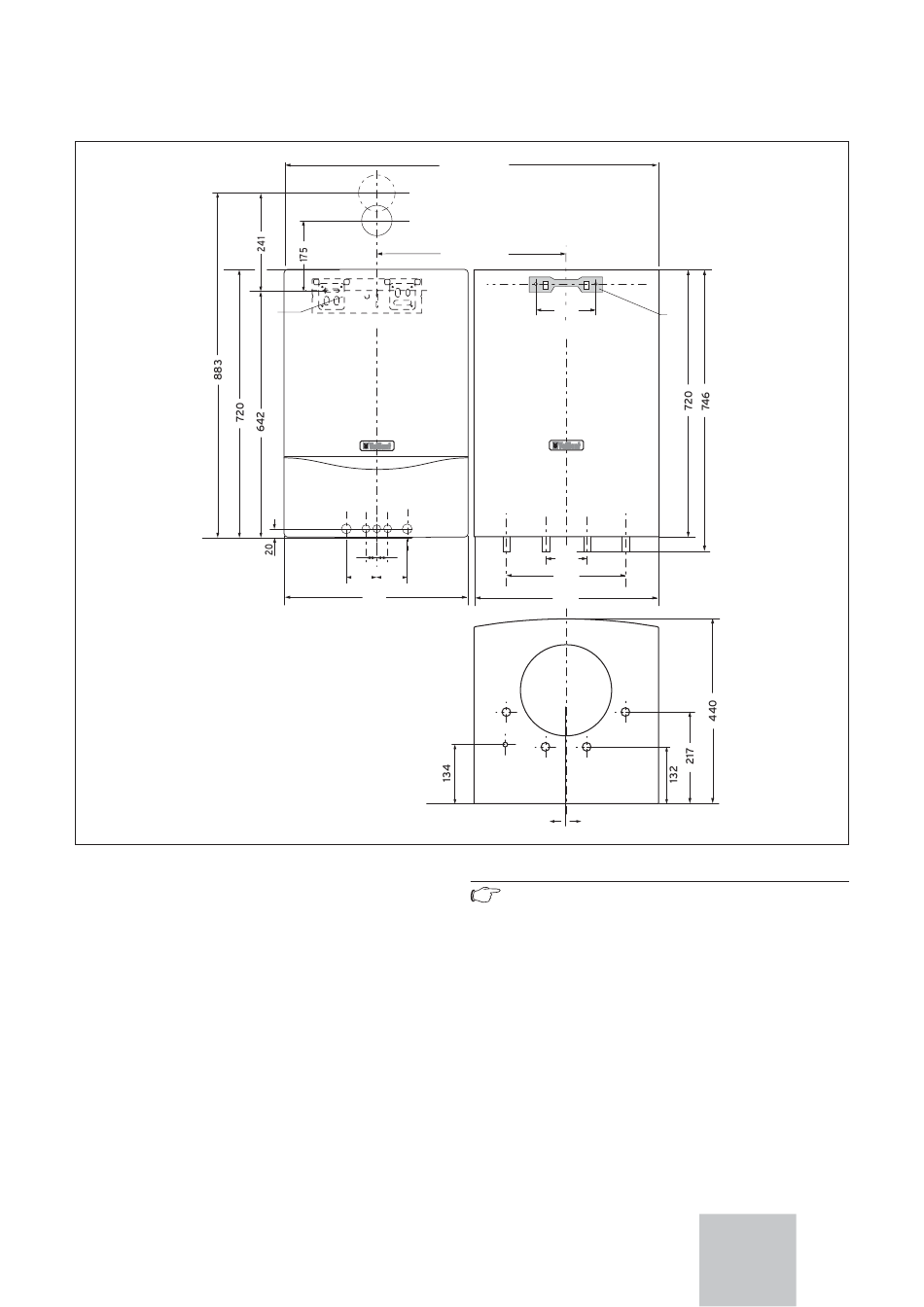

Abb. 4.2 Abmessungen bei Montage neben dem Heizgerät
Legende
1 Gerätehalter VC-Gerät
2 Gerätehalter VIH CB 75
3 Heizungsrücklauf VC-Gerät, Rp 3/4
4 Speicherrücklauf VC-Gerät
5 Gasanschluss Rp 1/2
6 Speichervorlauf VC-Gerät
7 Heizungsvorlauf VC-Gerät, Rp 3/4
17 Speichervorlauf VIH CB 75, Rp 3/4
18 Speicherrücklauf VIH CB 75, Rp 3/4
19 Warmwasseranschluss, Rp 3/4
20 Kaltwasseranschluss, Rp 3/4
21 NTC
22 Magnesium-Schutzanode
R = Außengewinde
p
Installationsanleitung für uniSTOR
1
5
6 4 3
7
35 35
100 100
440
"Kaltwasser"-Seite
880 - 930
440 - 490
160
19 20
18
100
280
440
22
21
"Warmwasser"-Seite
Hinweis!
Benutzen Sie bei der Montage des Warmwasser-
speichers neben dem Heizgerät die als Zubehör
erhältlichen Distanzrahmen 105 mm (Art.-Nr.
00 2002 1856) bzw. Distanzrahmen 65 mm
(Art.-Nr. 308 650) und die Speicherverrohrung
(Art.-Nr. 00 2002 3158).
Die zugehörige Anlei tung finden Sie bei den Un-
terlagen zum Heiz gerät.
