Installations- und Bedienungshandbuch von PulsarSimple
3.4. Temperaturfühler
Der mit der Nummer 4 gekennzeichnete Anschluss RJ9 auf der Hauptplatine ist für den Anschluss des
Fühlers zur Temperaturmessung vorgesehen, der mit dem Controller geliefert wird. Aus
Sicherheitsgründen wird die Stromversorgung des Heizgeräts abgeschaltet, wenn es während des
Betriebs des Controllers abgeklemmt oder beschädigt wird. Eine solche Situation wird auf dem Display
in der oberen rechten Ecke mit dem Symbol angezeigt:
Das andere Ende der Sonde (Temperatursensor in einem Aluminiumgehäuse) sollte tief in die für die
Temperaturmessung vorgesehene Öffnung des Trinkwasserspeichers eingeführt werden.
3.5. Einstellung der maximalen Temperatur des Brauchwassers

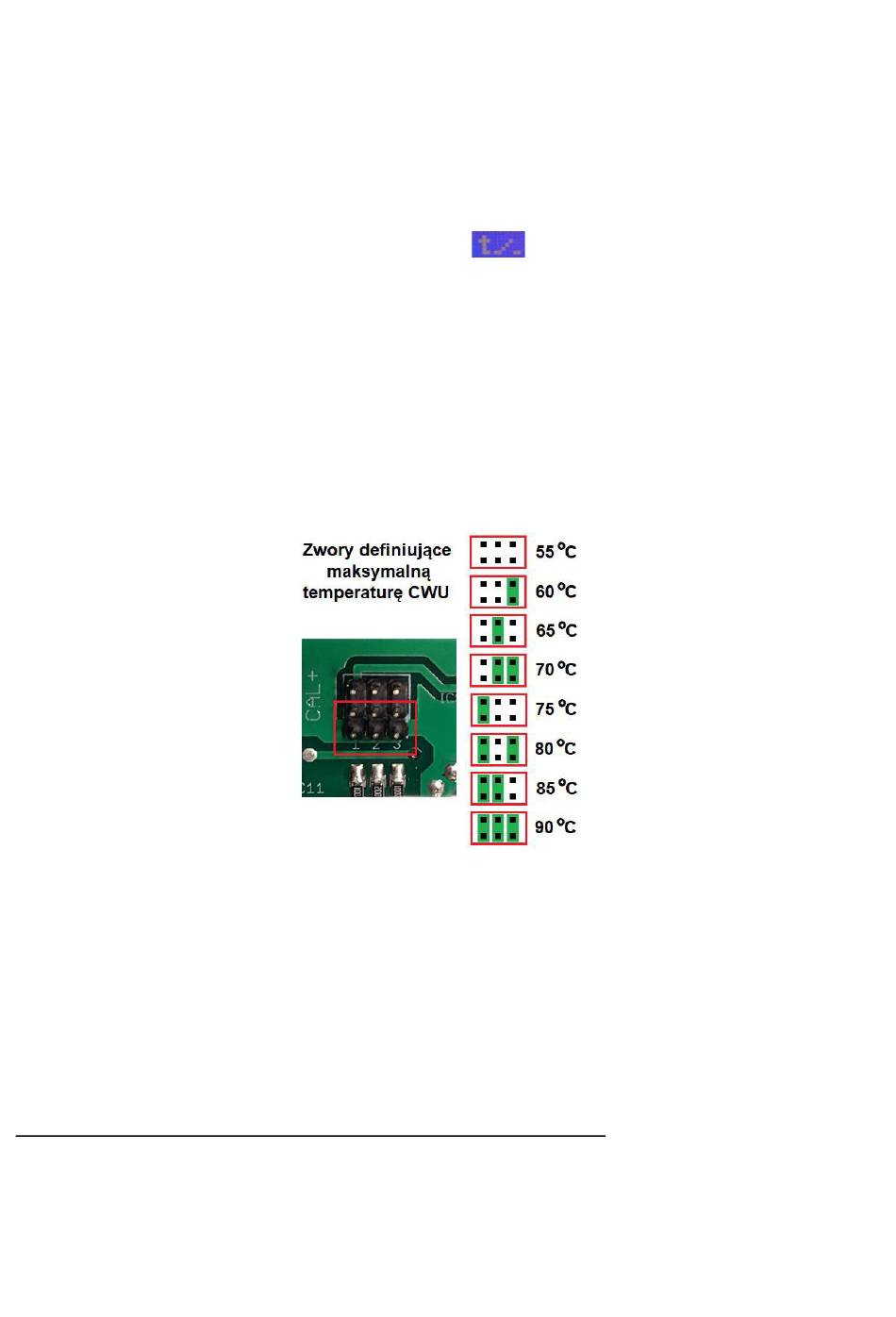

Im oberen Teil der Platine befinden sich Stifte (unten mit einem roten Rechteck markiert), die es
ermöglichen, die maximale HUW-Temperatur einzustellen, auf die der Regler Wasser erhitzt. Die
Auflösung der Temperatureinstellung beträgt 5 C. Je nach Jumper-Kombination ist es möglich, die
Temperatur in einem Bereich von 55 bis 90 C einzustellen.
HINWEIS: Das Ändern der Temperatureinstellung muss bei ausgeschaltetem Controller erfolgen.
3.6. Einstellung des Arbeitspunktes (MPP) der Anlage
Im mittleren Teil der Platine befinden sich Goldstiftleitungen zur Einstellung des Arbeitspunktes der
Anlage. Abhängig von der Spannung der Anlage am Punkt der maximalen Leistung sollte der
entsprechende Betriebspunkt (PP) der Anlage gewählt werden. Nachfolgend finden Sie ein Beispiel für
die Auswahl des Arbeitspunktes.
Berechnung der Spannung für die maximale Leistung der Anlage
- Anzahl der Photovoltaikmodule N z. B. :
- Panelspannung bei maximalem Leistungspunkt Vmp z. B. :
- Spannung bei maximaler Leistung der Anlage Ump = Vmp * N : z. B. Ump = 6*32,2 = 193,2 V
© EkoPulsar 2021, Alle Rechte vorbehalten
N = 6
Vmp = 32,2 V
8
