Installations- und Bedienungshandbuch von PulsarSimple
Der empfohlene Kabeltyp ist ONPD (H07RN-F 450/750V). Das empfohlene Kabel ist 4 x 2,5 mm2 im
Gummimantel Typ ONPD (H07RN-F 450/750V).

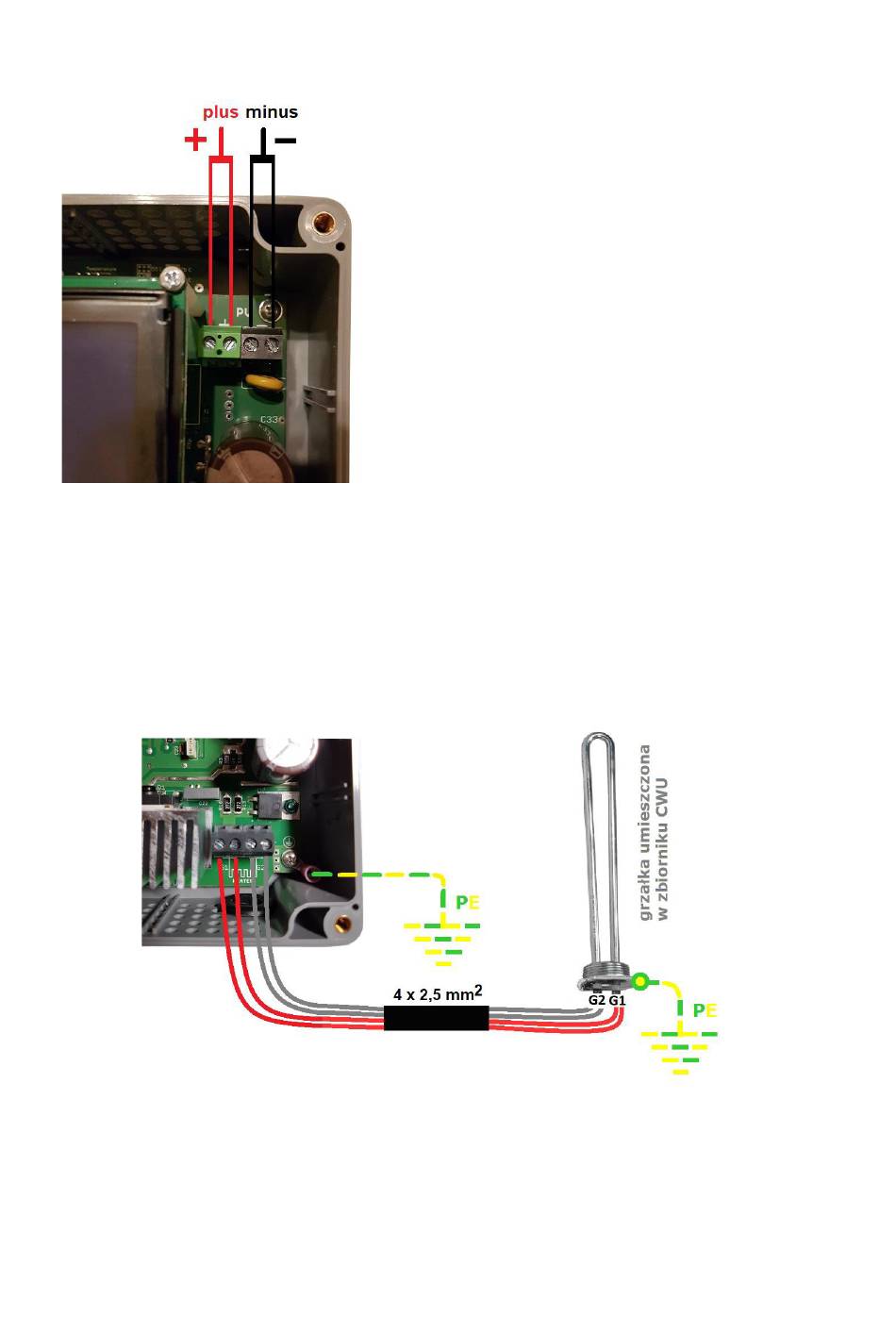

3.2. Anschluss des Heizgerätes
Die Last des Reglers ist eine Widerstandsheizung, deren Parameter so gewählt sind, dass sie in der Lage
ist, die von der Photovoltaikanlage erzeugte maximale Momentanleistung aufzunehmen. Dieses Element
wird an den Verbinder Nr. 2 angeschlossen. Die bevorzugte Art des Anschlusses besteht in der
Verwendung von zwei Kabeln mit einem Querschnitt von 2,5 mm2 pro jedem Pol. Es ist notwendig, die
mit dem Erdungssymbol gekennzeichnete Stelle im Gerät mit dem Heizungsgehäuse und mit dem
Erdungsdraht in dem Raum zu verbinden, in dem der Regler installiert ist. Eine solche Methode wirkt
sich günstig auf die Lebensdauer des Heizgeräts aus und begrenzt das Risiko von Schäden bei
Blitzentladungen.
HINWEIS: Die folgenden Regeln müssen beim Anschluss des Heizgeräts unbedingt beachtet werden:
- muss die Spannung des Netzes, das den Controller versorgt, unbedingt abgeschaltet werden,
- die Länge des Kabels, das das Heizgerät mit dem Steuergerät verbindet, darf 2 m nicht überschreiten,
- vor dem Einschalten der Stromversorgung sollte man noch die Korrektheit der Verbindung der Pole
G1 - G2 prüfen und den Widerstand an diesen Polen messen (er sollte größer als 10 Ω sein),
