Installations- und Bedienungshandbuch von PulsarSimple
- Der Controller kann nur eingeschaltet werden, wenn sich die Heizung in einem mit Wasser gefüllten
Tank befindet,
- Der PE-Schutzleiter muss am Controller und am Tank- bzw. Heizungsgehäuse angeschlossen werden.
EIN KURZSCHLUSS AM AUSGANG DES CONTROLLERS KANN ZU IRREPARABLEN
SCHÄDEN FÜHREN!
3.3. Praktische Tipps
Das Kabel H07RN-F (4 x 2,5 mm2) sollte sowohl auf der Eingangsseite (Stromversorgung des
Controllers) als auch auf der Heizungsausgangsseite verwendet werden; sein am Controller
angeschlossenes Ende sollte entsprechend vorbereitet sein. Es wird empfohlen, die äußere
Gummibeschichtung auf einer Länge von 2,5 cm zu entfernen und 8 mm der Isolierung an jedem der
vier Drähte zu entfernen. Die Enden sollten so verzinnt werden.

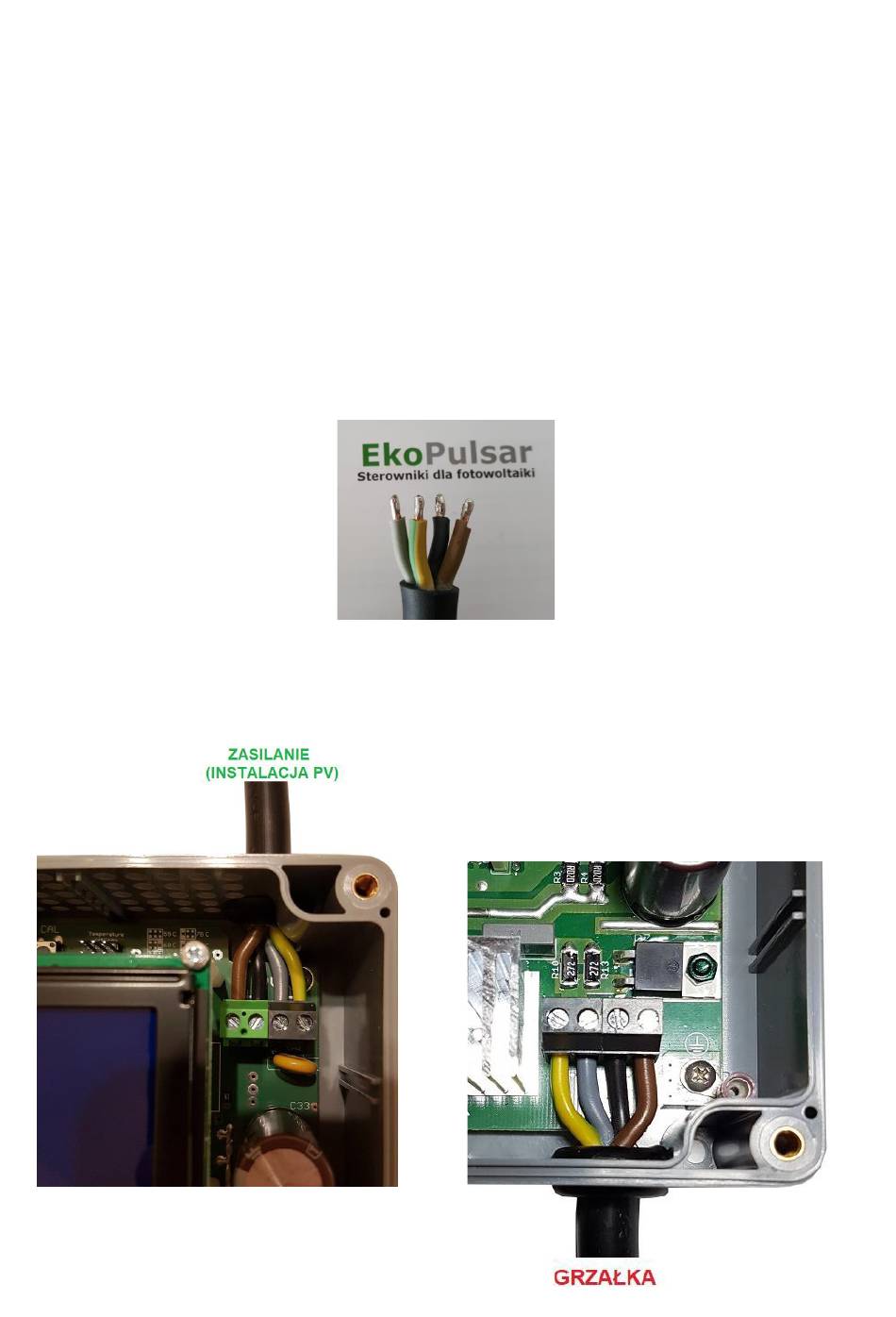

Als Nächstes entfernen Sie in der Gummitülle des Controllers oben und unten mit einem Skalpell etwas
von dem Gummi, das den Anschluss blockiert, und schließen sowohl die Stromversorgung als auch die
Heizung wie auf dem Foto unten gezeigt an.
7
© EkoPulsar 2021, Alle Rechte vorbehalten
