Installations- und Bedienungshandbuch von PulsarSimple
2.3 Trennschalter und Blitzschutzanlage
DC-Strom von der oben genannten Photovoltaikanlage, die auf dem Dach oder direkt auf dem Boden
installiert ist, liefern wir über ein 4 x 2,5 mm2 -Kabel an den Sicherungskasten, der sich neben dem
Controller befindet. Im Sicherungskasten werden jeweils die Pole des Plattensatzes (2 positive und 2

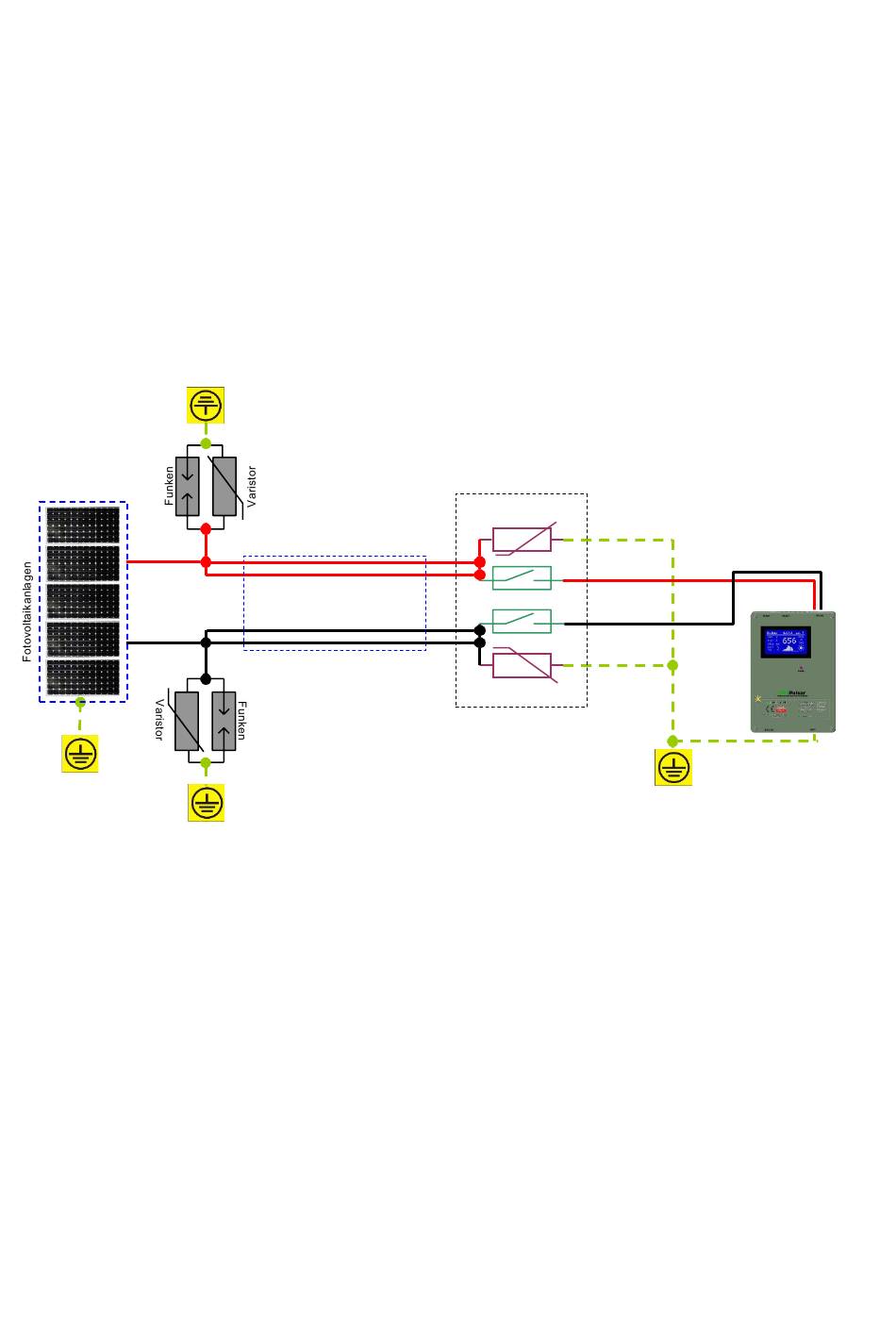

negative) miteinander verbunden. Nachfolgend wird der empfohlene, modellhafte Weg zur Realisierung
einer kompletten Photovoltaikanlage mit Blitzschutz vorgestellt.
ACHTUNG: Das Gestell der Dachanlage und damit die Aluminiumrahmen der Paneele sollten mit dem
Boden verbunden sein. Darüber hinaus wird empfohlen, einen Blitzschutz (Funkenstrecke + Varistor mit
einer Haltespannung Up < 400V) sowohl für die Photovoltaik-Paneele als auch für den Sicherungskasten
selbst (an beiden Enden des Hauptstromkabels) zu verwenden.
CLASS D
Up <= 400V
Rahm
+
-
CLASS D
Up <= 400V
Die Trennschalter sollten für Gleichstrom ausgelegt sein und ihre Strombelastbarkeit sollte mindestens
150 % des Kurzschlussstroms der Anlage betragen. Der Blitzschutz in Form von Blitzstromableitern
sollte an jedem Mast separat eingesetzt werden. Die empfohlene Wartungsspannung des
Blitzstromableiters beträgt 350-400 VDC und der Stoßstrom der Entladung beträgt mindestens 20 kA.
2.4 Zusammenfassung
Eine mit den Reglern der Pulsar-Serie konforme Photovoltaikanlage muss Ausgangsspannungen und -
ströme liefern, die die in der Gerätespezifikation definierten zulässigen Werte nicht überschreiten.
ACHTUNG: Bei der Reihenschaltung von Photovoltaik-Modulen ist zu beachten, dass der
Gesamtspannungswert im offenen Zustand (Leerlaufspannung) 250V nicht überschreiten sollte.
Andererseits ist die minimale Installationsspannung, die
© EkoPulsar 2021, Alle Rechte vorbehalten
+
Gummikabel 4 x
2,5 mm
-
Sicherungskaste
n
Blitzstrom-
Ableiter Up
-
DC-
Blitzstrom-
Ableiter Up
-
+
4
