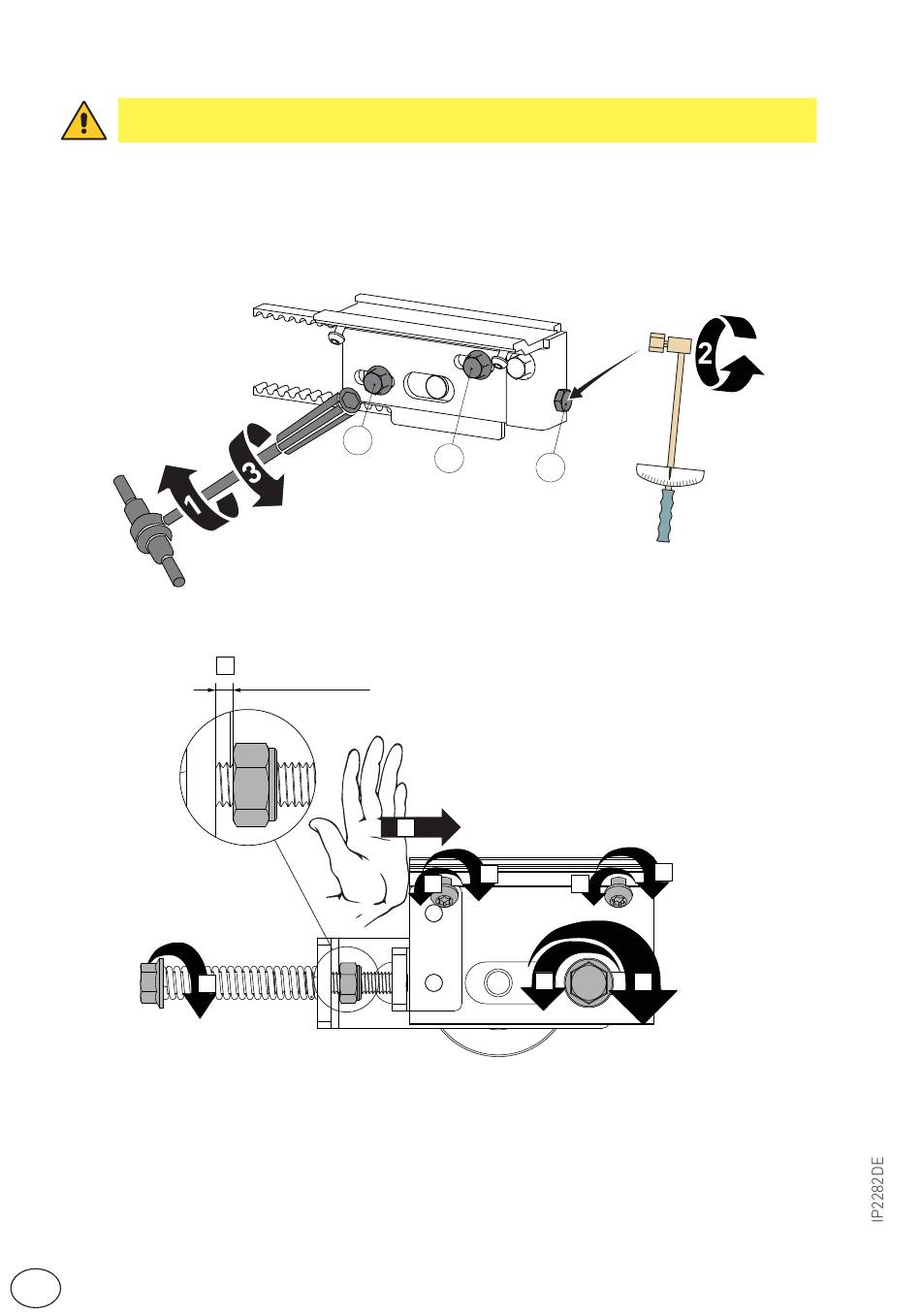

5.8 Einstellung der Zahnriemenspannung
ACHTUNG: Eine nicht korrekte Einstellung beeinträchtigt den Betrieb des Antriebs.
Wenn Sie sie noch korrigieren müssen, gehen Sie wie folgt vor:

5.8.1 Sorte A

a) Lösen Sie die zwei Befestigungsschrauben (F).
b) Ziehen Sie die Zahnriemenspannungs-Schraube M6 (G) mit einem Drehmoment von 0,9 / 1,1 Nm an.
c) Ziehen Sie die zwei Befestigungsschrauben (F) fest.

5.8.2 Sorte B

DE
F
LT ≤ 3000 = 2 mm
5
LT > 3000 = 3 mm
5
F
G
LT ≤ 3000 = 0,9 N m
LT > 3000 = 1,1 N m
3
4
2
1
14
4
2
6
